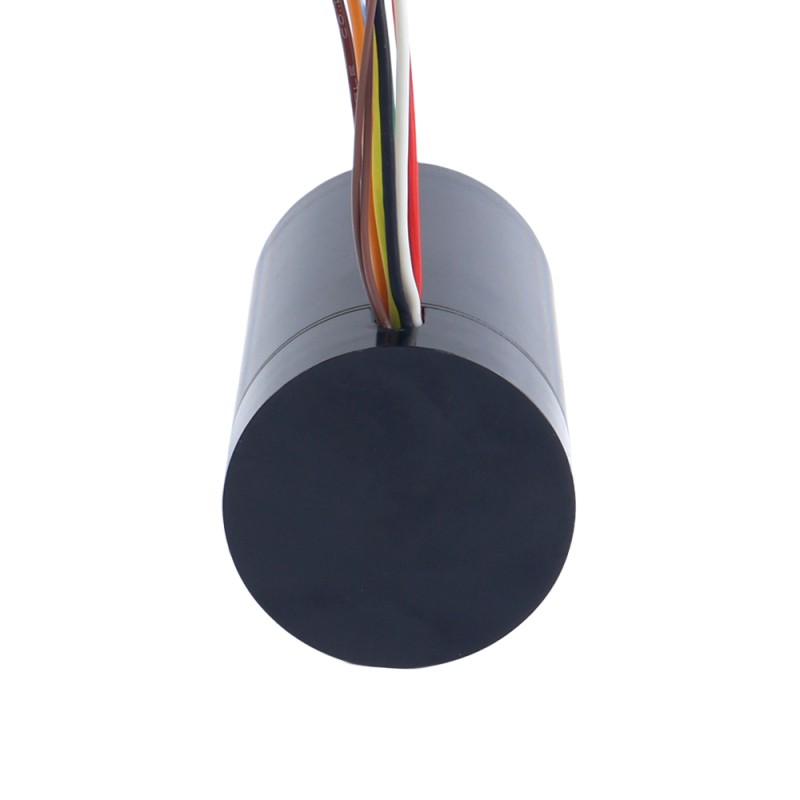

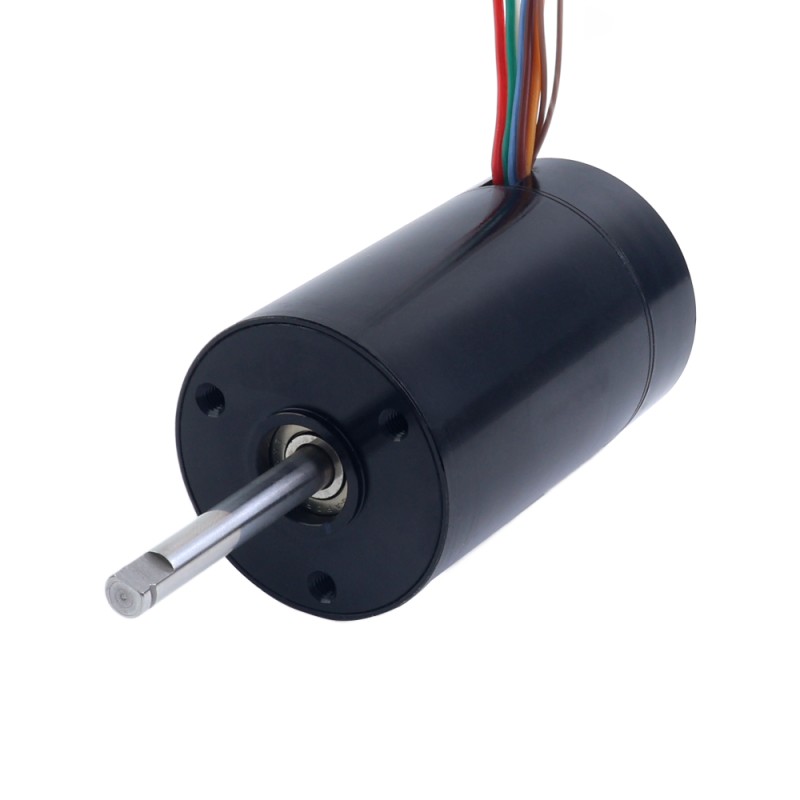

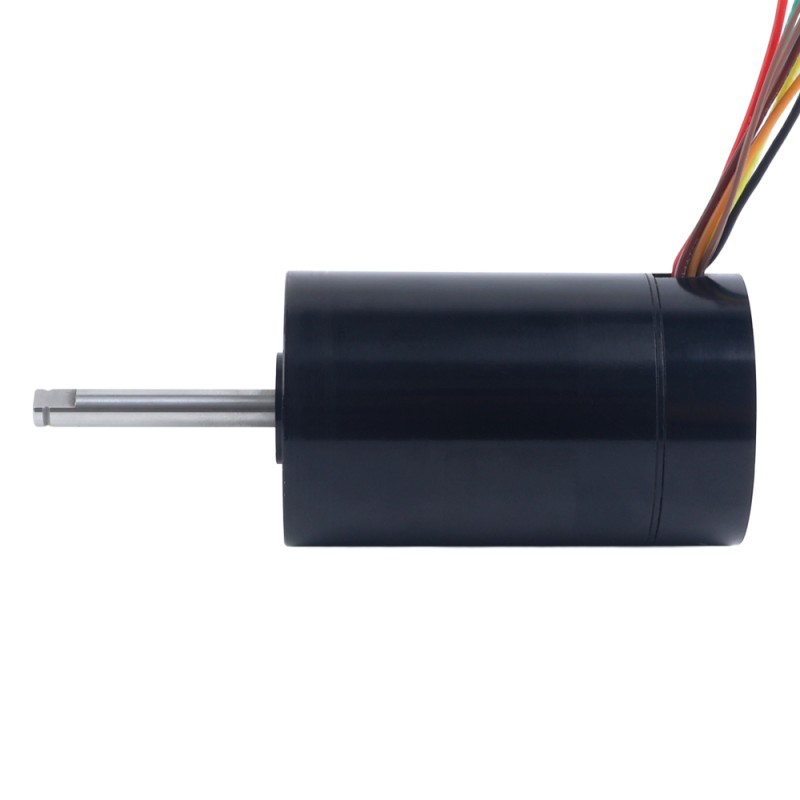

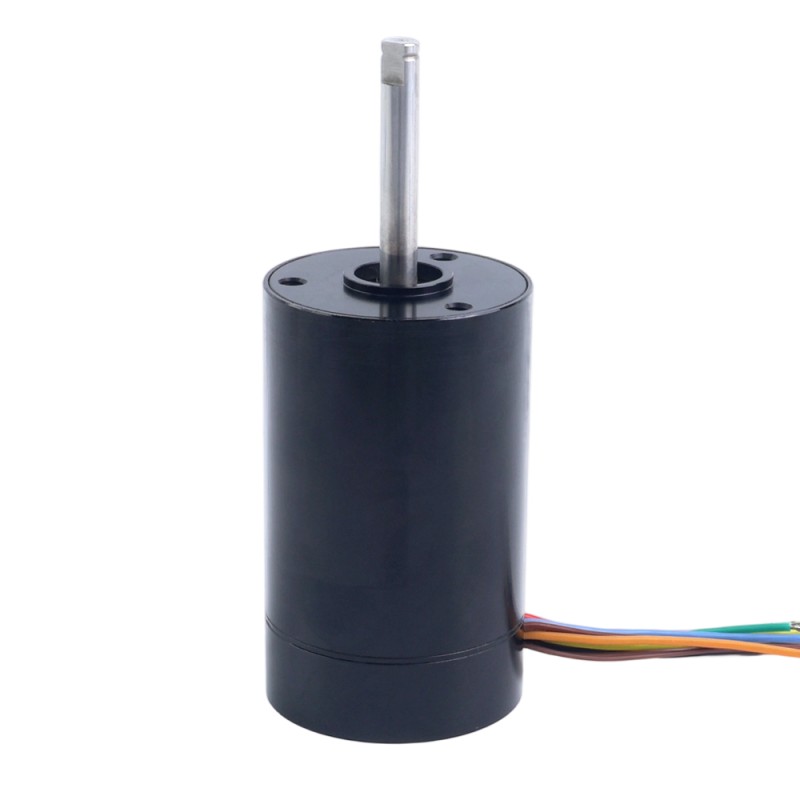

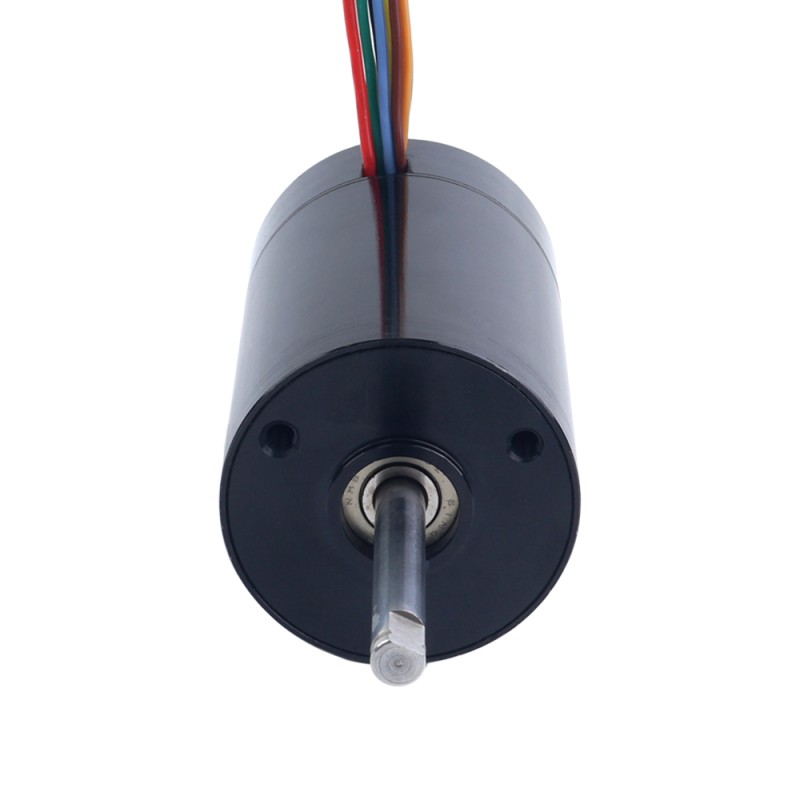

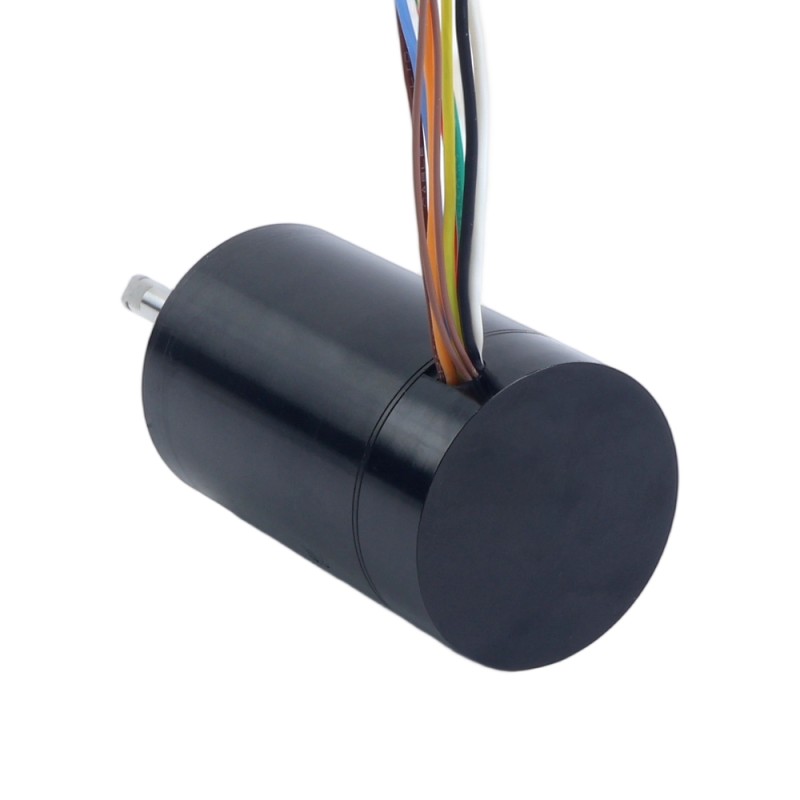

24V 6000RPM 304mNm 191W 11,99A Rund Ф50x70mm Bürstenloser Spulenloser Motor

Dieser bürstenlose 24-V-Kernlosmotor liefert eine Ausgangsleistung von 191 W. Er erreicht eine Nenndrehzahl von 6000 U/min bei einer Stromaufnahme von 11,99 A und bietet ein Nenndrehmoment von 304 mNm. Er eignet sich für kompakte, reaktionsschnelle Anwendungen mit geringer Trägheit.

Der Kernlose Motor bietet durch die Vermeidung von Eisenverlusten eine außergewöhnliche Effizienz und senkt so den Energieverbrauch in der kontinuierlichen Automatisierung deutlich. Seine extrem geringe Trägheit ermöglicht eine Reaktionszeit im Millisekundenbereich für präzise Positionierung. Das ultrakompakte Design und der von Natur aus leise, vibrationsarme Betrieb gewährleisten eine einfache Integration und zuverlässige, wartungsfreie Leistung. Perfekt für Robotik, Laborautomatisierung und Präzisionsmedizingeräte.

Elektrische Spezifikation

• Hersteller-Teilenummer: 50CL70-24-P2-6000
• Anzahl der Polpaare: 1
• Nennspannung: 24 V
• Terminalwiderstand: 0,32 Ohm
• Klemmeninduktivität: 0,09 mH
• Leerlaufdrehzahl: 9000 U/min
• Leerlaufstrom: 0,35 A
• Nenngeschwindigkeit: 6000 U/min
• Nennstrom: 11,99 A
• Nenndrehmoment: 304 mNm
• Nennleistung: 191 W
• Größte Leistungsabgabe: 445,81 W
• Effizienz: 86,8 %
• Drehmomentkonstante: 25,35 mNm/A
• Stillstandsdrehmoment: 1892,08 mNm
• Gegen-EMK-Konstante: 2,65 mV/U/min
• Drehzahlkonstante: 376,76 U/min/V
• Reibungsdrehmoment: 8,87 mNm
• Stromkonstante: 0,04 A/mNm
• Vibrationsamplitude: <=0,1 mm
• Maximal zulässige Schwingtemperatur: 180 °C
• Betriebstemperaturbereich: -20 - 80 °C
• Lärm: <=35 dB
• Lebensdauer: 8000 Stunden

Physikalische Daten

• Rahmengröße: Φ50 mm
• Motorlänge: 70 mm
• Wellendurchmesser: Φ6 mm
• Wellenlänge: 17,5 mm
• Kabellänge: 300 mm
