Name: 24V 90W 100RPM Getriebe-Bürstenloser DC-Motor 6,90Nm(977,12oz.in) 30:1 Planetengetriebe
Brand: STEPPERONLINE
SKU: M62B90-24P-30S/G62-30S1
Price: 41.28 EUR
Availability: InStock

24V 90W 100RPM Getriebe-Bürstenloser DC-Motor 6,90Nm(977,12oz.in) 30:1 Planetengetriebe

M62B90-24P-30S/G62-30S1

AbtriebswellentypPassfedernut

Nennspannung(V)24

Nennstrom(A)5

Rahmengröße(mm)⌀62

Frage

Downloads

M62B90-24P_30S-G62-30S1.STEPSTEP · 3.17MBZum Herunterladen anmelden M62B90-24P-30S_G62-30S1_Full_Datasheet.pdfPDF · 53.76KB

Gleiche Serie

Modell	Abtriebswellentyp	Nennspannung(V)	Nennstrom(A)	Rahmengröße(mm)	Preis	Lager

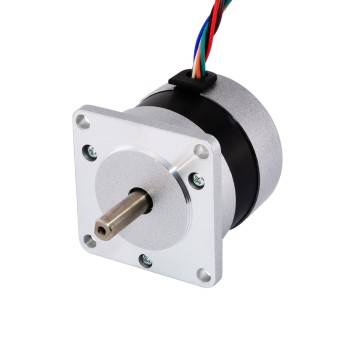

57BLR50-24-01-HG10	Passfedernut	24	5	Nema 23 (57 x 57)	€0,00	Auf Lager
57BLR70-24-02-HG100	Passfedernut	24	10.4	Nema 23 (57 x 57)	€59,57	Auf Lager
57BLR90-24-01-HG100	Passfedernut	24	14	Nema 23 (57 x 57)	€63,82	Auf Lager
57BYA74-24-01-PG100	Passfedernut	24	5.7	⌀57	€63,28	Auf Lager
57BYA74-24-01-PG27	Passfedernut	24	5.7	⌀57	€58,76	Auf Lager
F2B15-24GN-30S/2GN100K	D	24	1.1	60 x 60	€25,62	Auf Lager
F2B15-24GN-30S/2GN10K	D	24	1.1	60 x 60	€23,16	Auf Lager
F2B15-24GN-30S/2GN15K	D	24	1.1	60 x 60	€23,16	Auf Lager
F2B15-24GN-30S/2GN200K	D	24	1.1	60 x 60	€25,62	Auf Lager
F2B15-24GN-30S/2GN20K	D	24	1.1	60 x 60	€24,39	Auf Lager
F2B15-24GN-30S/2GN30K	D	24	1.1	60 x 60	€24,39	Auf Lager
F2B15-24GN-30S/2GN3K	D	24	1.1	60 x 60	€23,16	Auf Lager
F2B15-24GN-30S/2GN3K-SALE	D	24	1.1	60 x 60	€22,95	Auf Lager
F2B15-24GN-30S/2GN50K	D	24	1.1	60 x 60	€24,39	Auf Lager
F2B15-24GN-30S/2GN50K-SALE	D	24	1.1	60 x 60	€24,17	Auf Lager
F2B15-24GN-30S/2GN5K	D	24	1.1	60 x 60	€23,16	Auf Lager
F2B15-48GN-30S/2GN100K	D	48	0.6	60 x 60	€25,62	Auf Lager
F2B15-48GN-30S/2GN10K	D	48	0.6	60 x 60	€23,16	Auf Lager
F2B15-48GN-30S/2GN15K	D	48	0.6	60 x 60	€23,16	Auf Lager
F2B15-48GN-30S/2GN200K	D	48	0.6	60 x 60	€25,62	Auf Lager
F2B15-48GN-30S/2GN20K	D	48	0.6	60 x 60	€24,39	Auf Lager
F2B15-48GN-30S/2GN30K	D	48	0.6	60 x 60	€24,39	Auf Lager
F2B15-48GN-30S/2GN3K	D	48	0.6	60 x 60	€23,16	Auf Lager
F2B15-48GN-30S/2GN50K	D	48	0.6	60 x 60	€24,39	Auf Lager
F2B15-48GN-30S/2GN5K	D	48	0.6	60 x 60	€23,16	Auf Lager
F2B40-24GL-30S/2GL150RC	Hohl	24	2.5	60 x 60	€37,90	Auf Lager
F2B40-24GL-30S/2GL30RC	Hohl	24	2.5	60 x 60	€37,90	Auf Lager
F3B40-24GN-30S/3GN100K	Passfedernut	24	2.5	70 x 70	€30,70	Auf Lager
F3B40-24GN-30S/3GN10K	Passfedernut	24	2.5	70 x 70	€27,90	Auf Lager
F3B40-24GN-30S/3GN15K	Passfedernut	24	2.5	70 x 70	€27,90	Auf Lager

Alle in der Kategorie ansehen

24V 90W 100RPM Getriebe-Bürstenloser DC-Motor 6,90Nm(977,12oz.in) 30:1 Planetengetriebe

Dies ist ein 24V 90W bürstenloser Gleichstrommotor mit einem Flanschdurchmesser von Φ62mm, einem Nen... Weiterlesen

0 Bewertungen • + Bewertung

€41,28

5 + €40,18

10 + €39,12

50 + €38,13

100 + €37,18

Klicken Sie auf das Land, um den aktuellen Lagerbestand anzuzeigen.

Versendet von

China

Menge

In den Warenkorb

Auf die Wunschliste Dieses Produkt vergleichen

Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Österreich: Wählen Sie das deutsche Lager – schnellere Lieferung, einfacherer Kundendienst, keine Zollabfertigung. Das Lager in China steht allen Ländern offen.

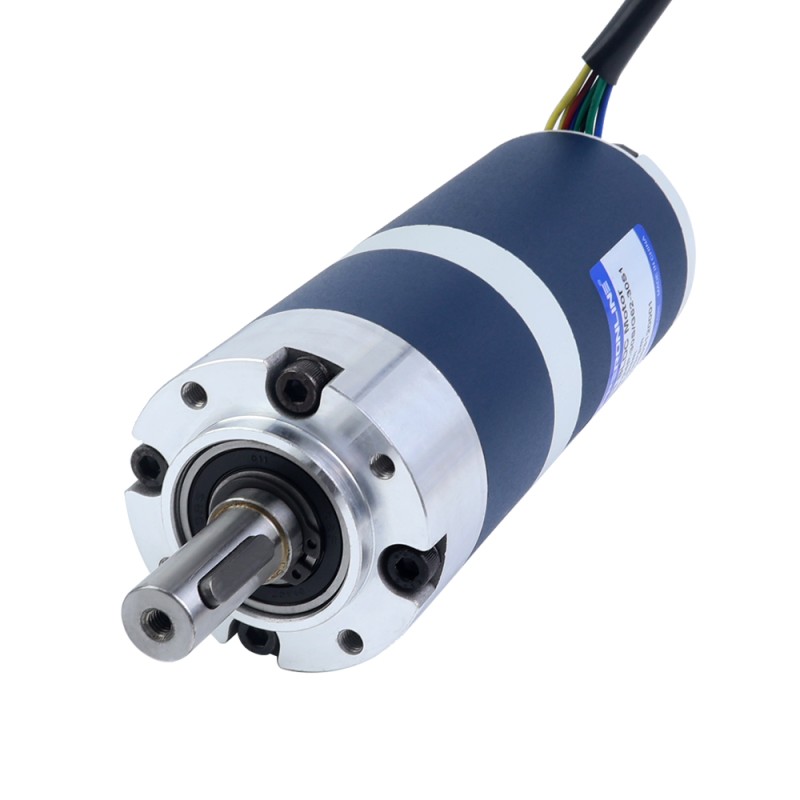

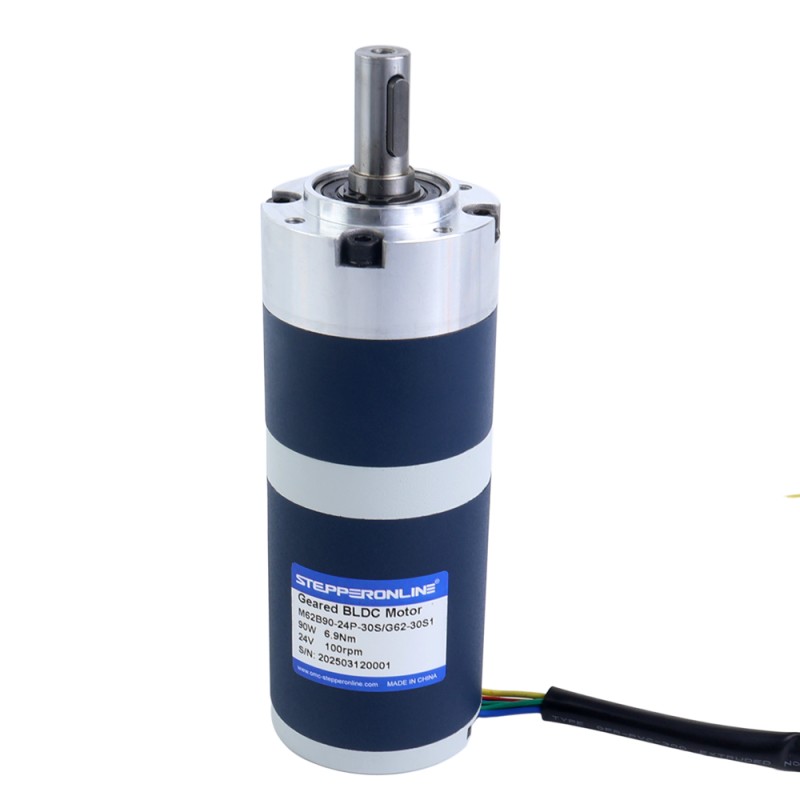

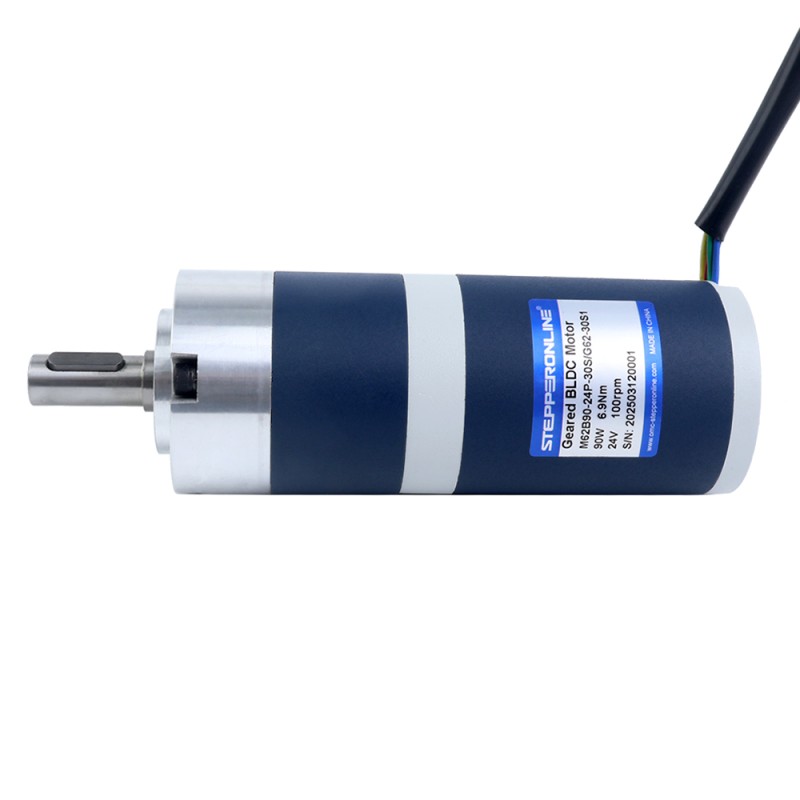

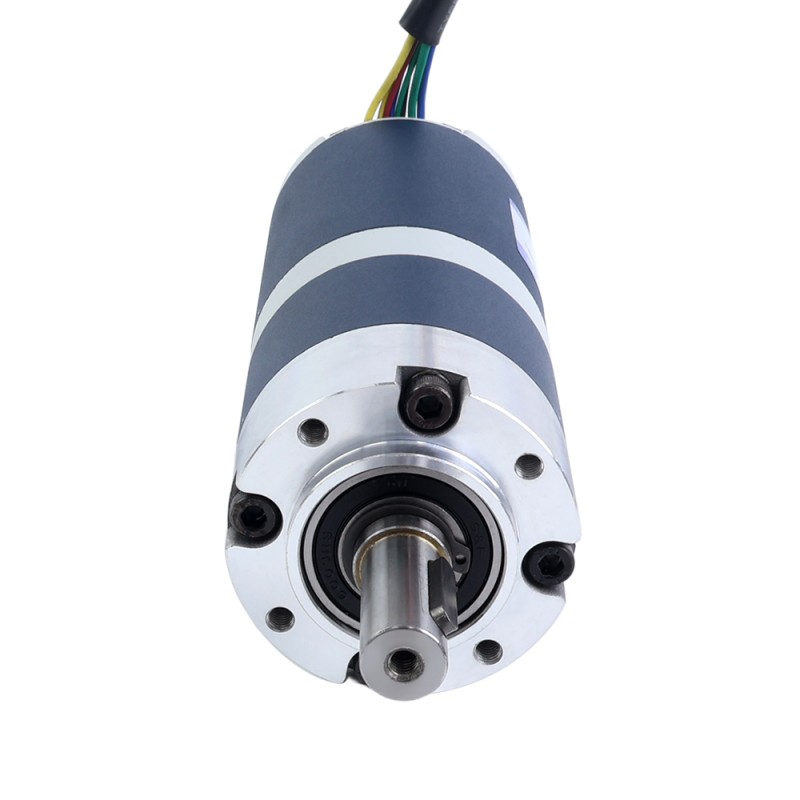

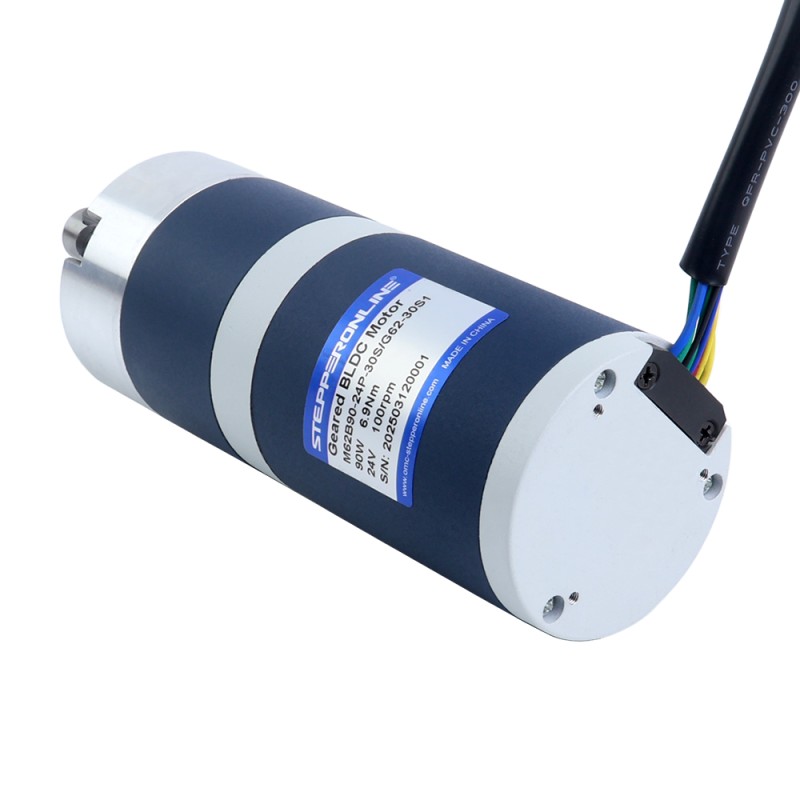

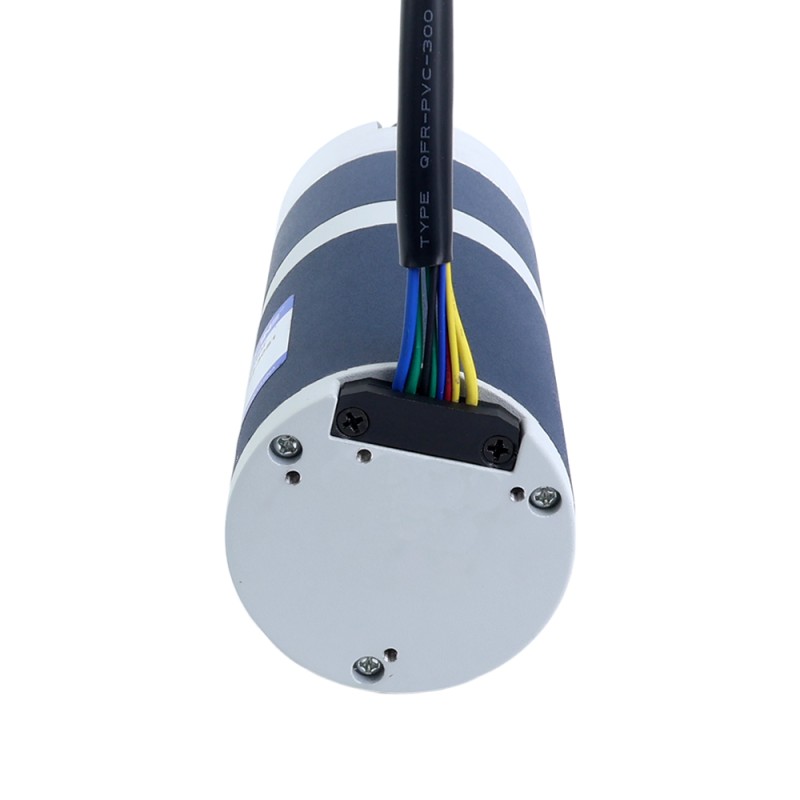

Dies ist ein 24V 90W bürstenloser Gleichstrommotor mit einem Flanschdurchmesser von Φ62mm, einem Nenndrehmoment von 6,90Nm(977,12oz.in) und einer Nenndrehzahl von 100rpm. Er ist mit einem Planetengetriebe mit einem Übersetzungsverhältnis von 30:1 ausgestattet, das hohes Drehmoment für Präzisionsanwendungen liefert. Das kompakte zylindrische Design erleichtert die Integration in Systeme mit begrenztem Platzangebot.

Elektrische Spezifikationen

P/N: M62B90-24P-30S/G62-30S1
Phase: 3
Pole: 10
Nennspannung: 24V
Nennleistung: 90W
Nennstrom: 5,0A
Nenndrehmoment: 6,90Nm(977,12oz.in)
Nenndrehzahl: 100rpm
Geschwindigkeit ohne Getriebe: 3800rpm±10%
Sensor: Hall-Sensor
Isolationsklasse: B 130°C[266°F]

Mechanische Spezifikationen

Getriebetyp: Planetengetriebe
Getriebeübersetzung: 30:1
Baugröße: Φ62mm
Gesamtlänge: 156,5mm
Wellentyp: Keilnut
Wellendurchmesser: Φ14mm
Wellenlänge: 39mm
Radiallast: 360N
Axiallast: 100N
Gewicht: 2,18kg

Anschluss

Motorleitungen			Hall-Sensoren
U	V	W	+	-	Ha	Hb	Hc
Gelb	Grün	Blau	Rot	Schwarz	Gelb	Grün	Blau
20AWG			26AWG

Übersetzungsverhältnis-Optionen

Für optionale Übersetzungsverhältnisse und deren Nenndrehzahlen/-drehmomente siehe Tabelle.

Stufe	1-Stufe				2-Stufe
Übersetzungsverhältnis	3,65	5,36	6,55	8,63	13,3	19,6	24,6	30	35,1	46,2	56,5
Drehzahl(rpm)	822	560	458	348	226	153	122	100	85	65	53
Drehmoment(Nm)	0,63	0,92	1,13	1,48	2,10	3,00	3,80	4,60	5,40	7,10	8,70

Stufe	3-Stufe
Übersetzungsverhältnis	71,5	89,8	104,8	112,8	128	144,5	160,9	181,6	196,5	229,5	302,5	398,5
Drehzahl(rpm)	42	33	29	27	23	21	19	17	15	13	9,9	7,5
Drehmoment(Nm)	10,00	13,00	15,00	16,00	18,00	20,00	22,00	25,00	27,00	32,00	40,00	35,00

Produktart
Produktart	BLDC-Getriebemotor
Elektrische Spezifikation
Anzahl der Phasen	3
Nenndrehmoment(Nm)	6.9
Nenngeschwindigkeit(rpm)	100
Nennleistung(W)	90
Nennspannung(V)	24
Nennstrom(A)	5
Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Getriebetyp	Planetengetriebe
Körperlänge(mm)	156.5
Mit Getriebe	Ja
Rahmengröße(mm)	⌀62
Schaftdurchmesser(mm)	14
Schaftlänge(mm)	39
Übersetzungsverhältnis(xx:1)	30
