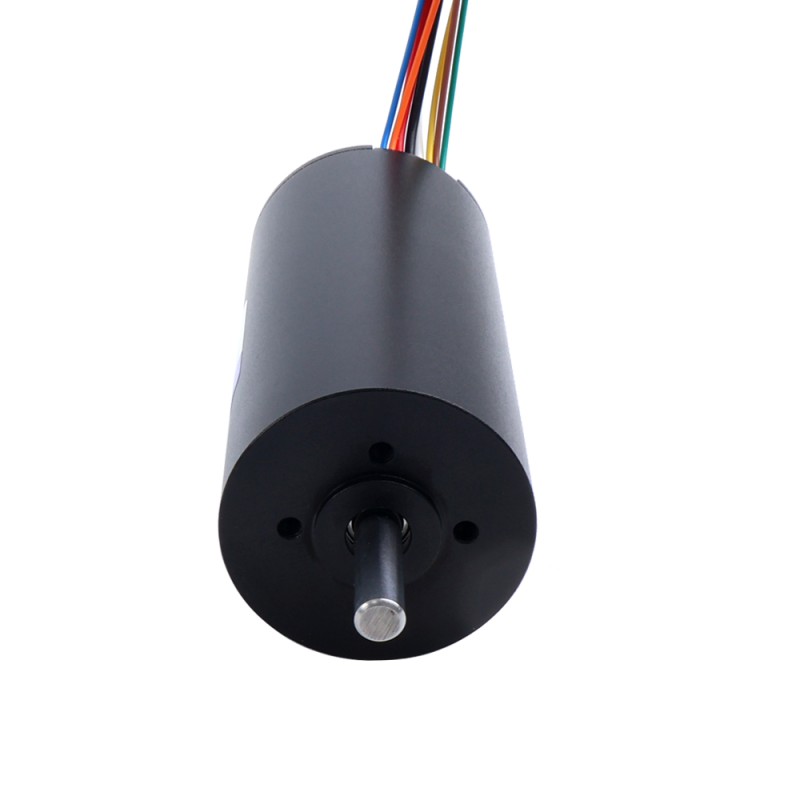

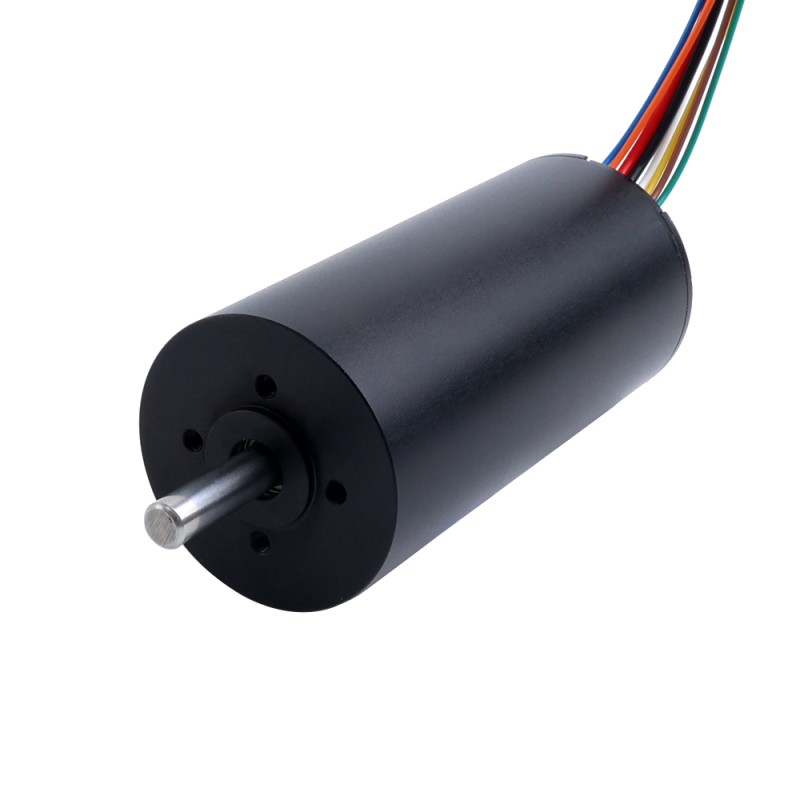

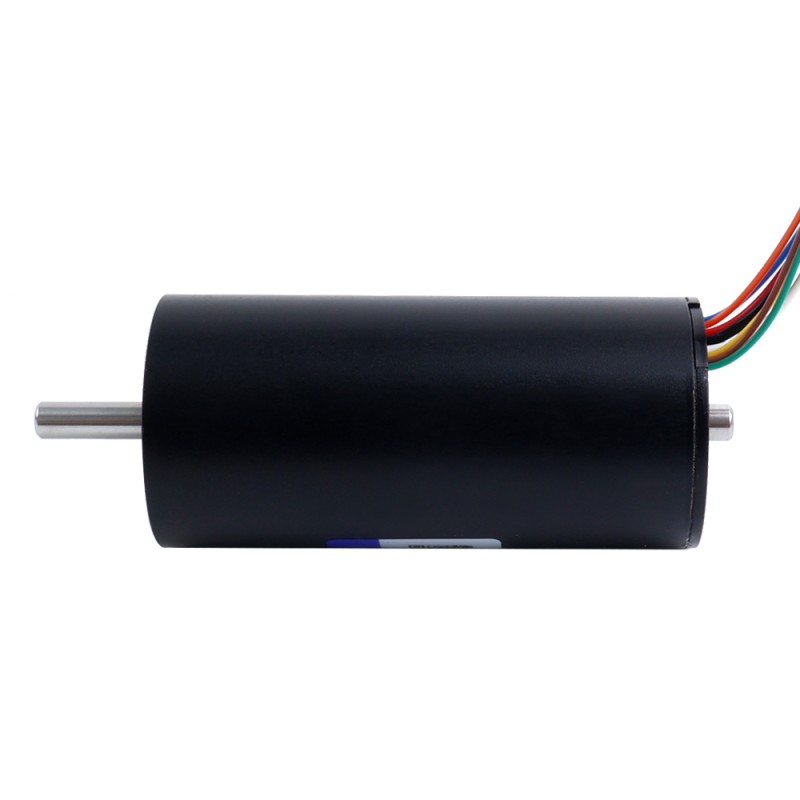

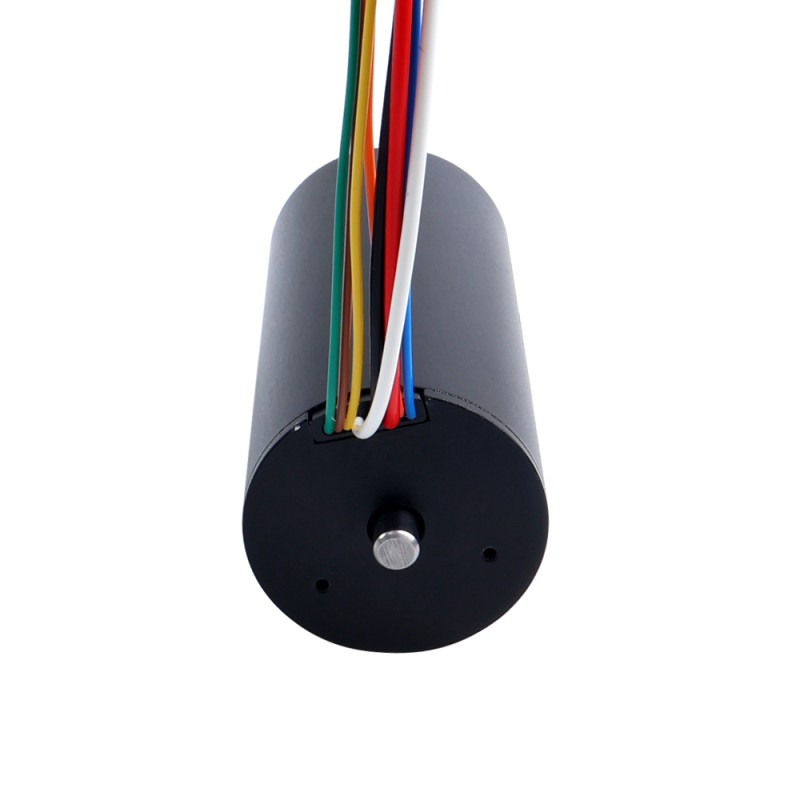

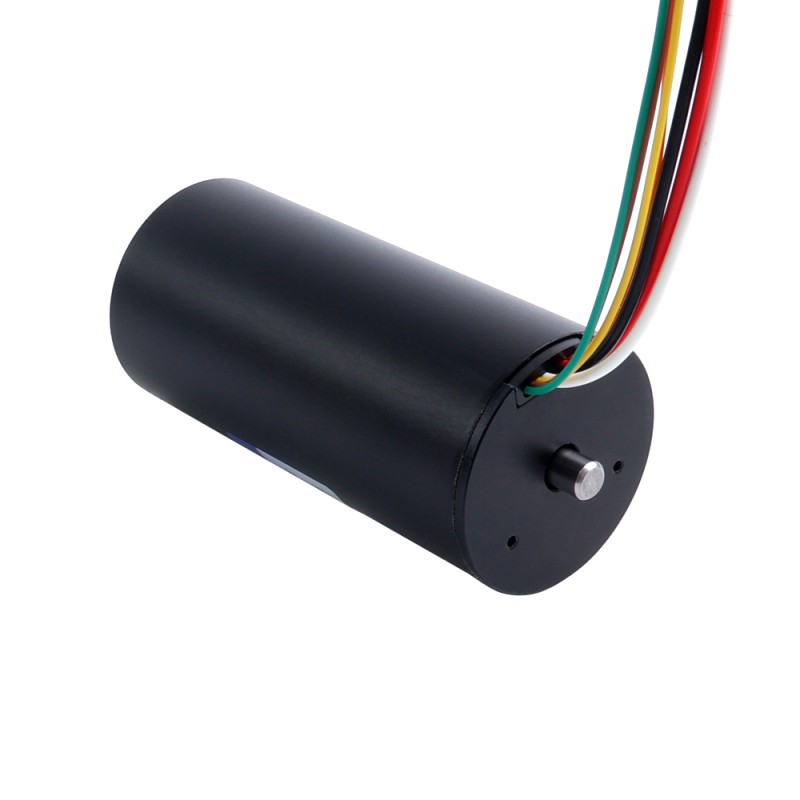

24V 9200RPM 200mNm 192,67W 9,65A Rund Ф40x84mm Bürstenloser Spulenloser Motor

Dieser bürstenlose 24-V-Gleichstrommotor liefert eine Ausgangsleistung von 192,67 W. Er erreicht eine Nenndrehzahl von 9200 U/min bei einer Stromaufnahme von 9,65 A und bietet ein Nenndrehmoment von 200 mNm. Er eignet sich für kompakte, reaktionsschnelle Anwendungen mit geringer Trägheit.

Der Gleichstrommotor bietet durch die Vermeidung von Eisenverlusten eine außergewöhnliche Effizienz und senkt so den Energieverbrauch in der kontinuierlichen Automatisierung deutlich. Seine extrem geringe Trägheit ermöglicht eine Reaktionszeit im Millisekundenbereich für präzise Positionierung. Das ultrakompakte Design und der von Natur aus leise, vibrationsarme Betrieb gewährleisten eine einfache Integration und zuverlässige, wartungsfreie Leistung. Perfekt für Robotik, Laborautomatisierung und Präzisionsmedizingeräte.

Elektrische Spezifikation

• Hersteller-Teilenummer: 40CL84-24-P2-9200
• Anzahl der Polpaare: 1
• Nennspannung: 24 V
• Terminalwiderstand: 0,24 Ohm
• Klemmeninduktivität: 0,07 mH
• Leerlaufdrehzahl: 11.000 U/min
• Leerlaufstrom: 0,55 A
• Nenngeschwindigkeit: 9.200 U/min
• Nennstrom: 9,65 A
• Nenndrehmoment: 200 mNm
• Nennleistung: 192,67 W
• Größte Leistungsabgabe: 593,42 W
• Effizienz: 85,72 %
• Drehmomentkonstante: 20,72 mNm/A
• Stillstandsdrehmoment: 2060,63 mNm
• Gegen-EMK-Konstante: 2,17 mV/U/min
• Drehzahlkonstante: 460,87 U/min/V
• Reibungsdrehmoment: 11,4 mNm
• Stromkonstante: 0,05 A/mNm
• Vibrationsamplitude: <=0,1 mm
• Maximal zulässige Schwingtemperatur: 180 °C
• Betriebstemperaturbereich: -20 - 80 °C
• Lärm: <=35 dB
• Lebensdauer: 8000 Stunden

Physikalische Daten

• Rahmengröße: Φ40 mm
• Motorlänge: 84 mm
• Wellendurchmesser: Φ6 mm
• Wellenlänge: 20 mm
• Kabellänge: 300 mm

Anschluss
