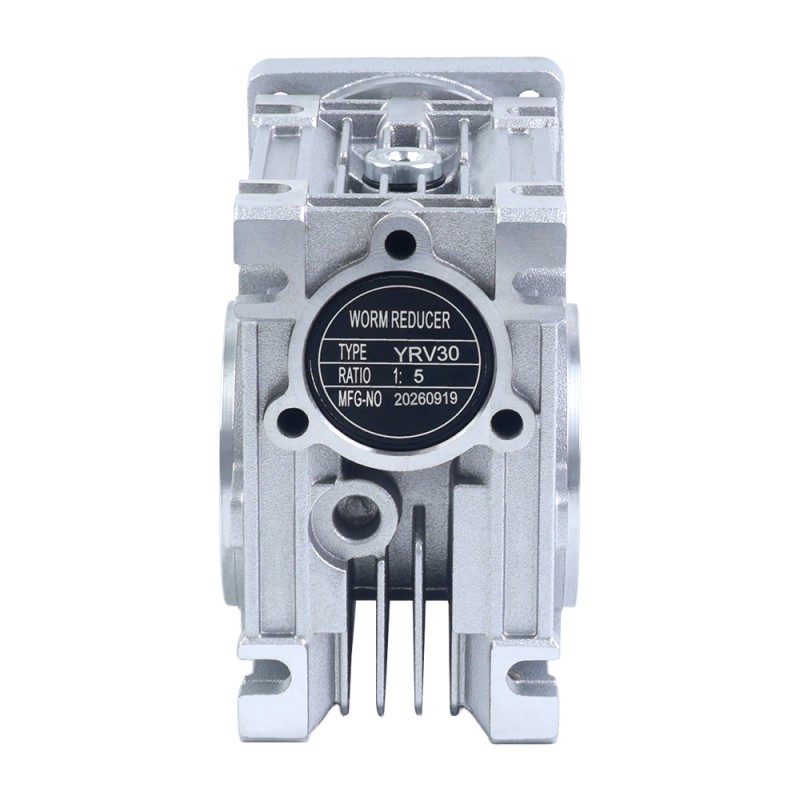

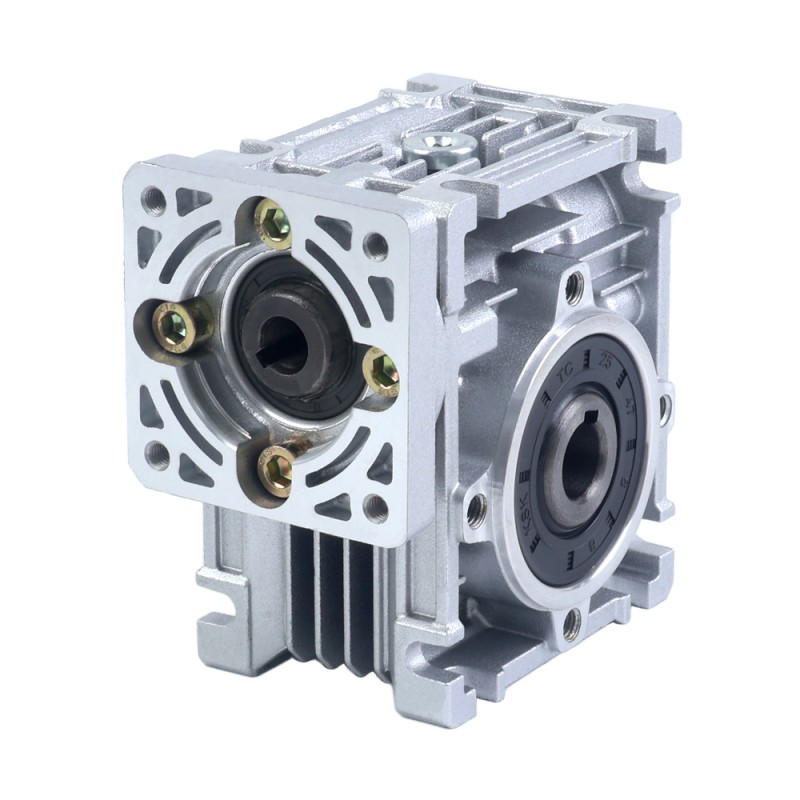

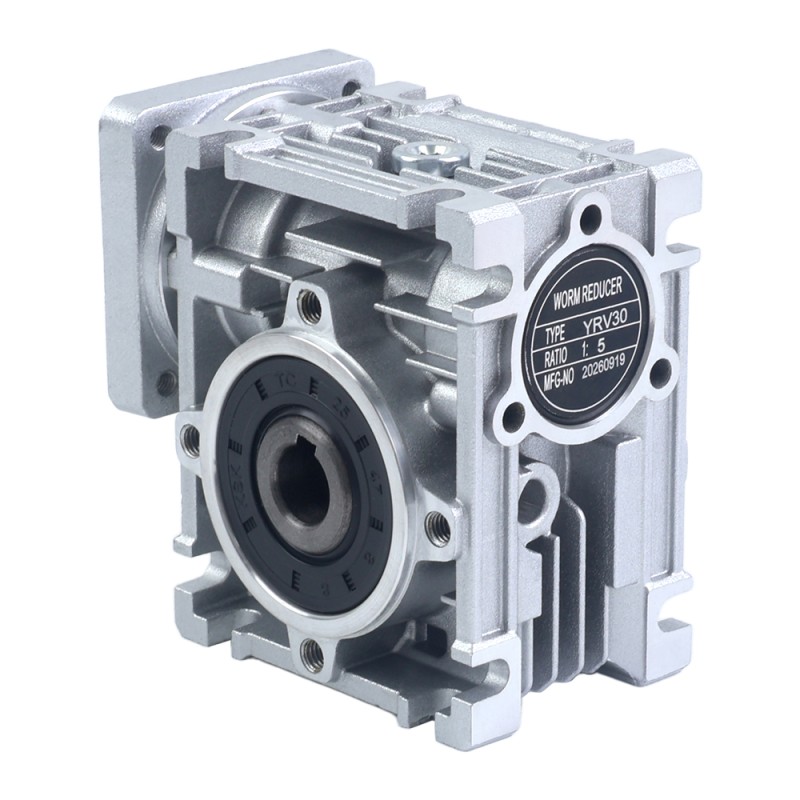

5:1 Schneckengetriebe YRV30 Schneckengetriebe Untersetzungsgetriebe 9mm Eingangswellendurchmesser

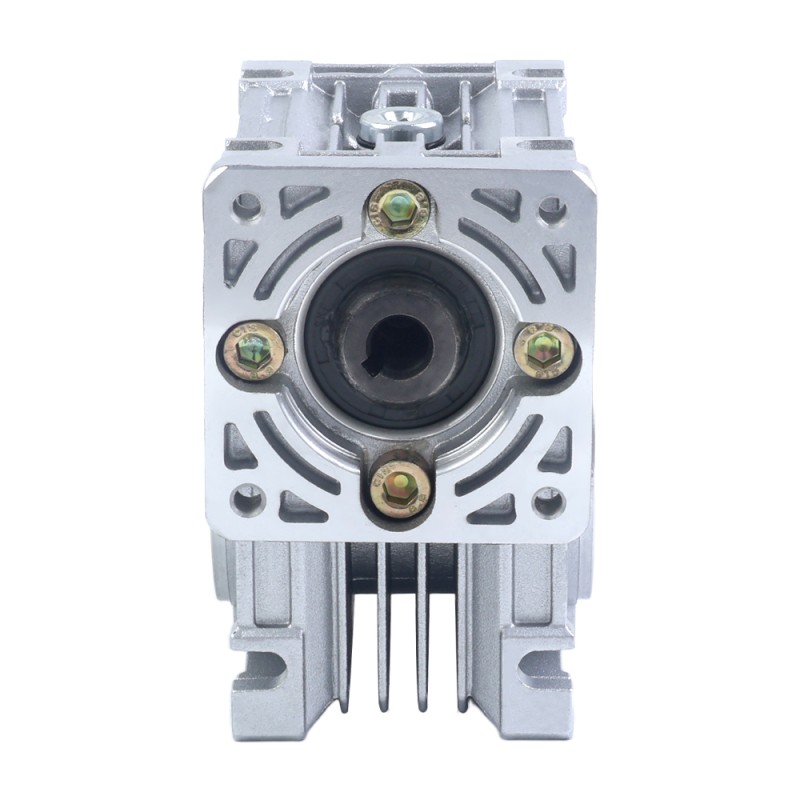

Die Größe dieses Getriebes beträgt 57mmx57mm und der Eingangswellendurchmesser beträgt 9mm. Dieses Schneckengetriebe ist für Nema 23-Schrittmotoren oder andere Motoren der Größe 57mm x 57mm konzipiert. Die Abtriebswelle ist um 90° gegenüber der Antriebswelle versetzt. Abgesehen von großen Gehäusen bedeutet die lückenlose Struktur des Gehäuses, dass es wartungsfrei und hermetisch abgedichtet ist. Es verhindert, dass das Schmiermittel leicht verloren geht, schlecht wird und ausgetauscht wird.

Funktion

• Hohes Drehmoment und hohe Festigkeit
• Schneckenrad: Bronze Cu Sn12 Ni2 (UNI7013-10)
• Hervorragende mechanische Festigkeit und besonders leicht
• Aluminiumeinheiten werden komplett mit synthetischem Öl geliefert und ermöglichen universelle Montagepositionen, ohne dass die Schmiermittelmenge geändert werden muss

Getriebespezifikationen

• Teilenummer: YRV30-G5-D9
• Getriebetyp: Schneckengetriebe
• Getriebematerial: Legierter Stahl
• Übersetzungsverhältnis: 5:1
• Maximal zulässiges Ausgangsdrehmoment: 18Nm(159,31lb-in)
• Maximale radiale Ausgangslast: 0,57 kN

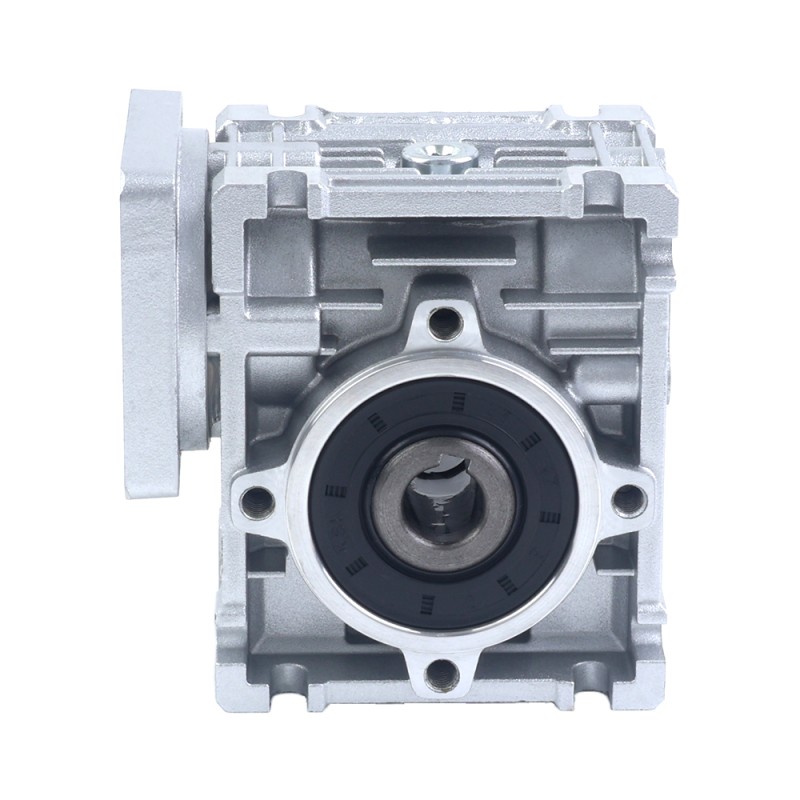

• Ausgabetyp: Hohlbohrung
• Ausgangsbohrungsdurchmesser: Φ14mm
• Typ der Eingangswelle: Keilnut
• Durchmesser der Eingangswelle: Φ9mm
• Maximale Eingangswellenlänge: 25mm

Hinweis

• Empfehlen Sie eine Eingangsgeschwindigkeit von <=1500 U/min.
• Aufgrund des hohen Spiels sind Schneckengetriebe nicht für Positionierungsanwendungen geeignet.
