NMRV30-G50-D11 Abgekündigt
Übersetzungsverhältnis(xx:1)50
GetriebetypSchneckengetriebe
Durchmesser der Eingangswelle(mm)11
Downloads
Gleiche Serie
| Modell | Übersetzungsverhältnis(xx:1) | Getriebetyp | Durchmesser der Eingangswelle(mm) | Preis | Lager | |
|---|---|---|---|---|---|---|
| 1-CL57Y-S12 Abgekündigt | — | — | — | — | — | |
| 1-CL57Y-S20 Abgekündigt | — | — | — | — | — | |
| 1-CL57Y-S30A Abgekündigt | — | — | — | — | — | |
| 1-CLYS20 Abgekündigt | — | — | — | — | — | |
| 1-CLYS30 Abgekündigt | — | — | — | — | — | |
| 1-CLYS30-1M5 Abgekündigt | — | — | — | — | — | |
| 1-CLYS30S-V20 Abgekündigt | — | — | — | — | — | |
| 1-CLYS40 Abgekündigt | — | — | — | — | — | |
| 1-DM542T-24HS34 Abgekündigt | — | — | — | — | — | |
| 1-DM542T-24HS39 Abgekündigt | — | — | — | — | — | |
| 1-DM556S-24HS39 Abgekündigt | — | — | — | — | — | |
| 11C13S0754ED3-013RS Abgekündigt | — | — | — | — | — | |
| 11E13S0754ED2-100RS Abgekündigt | — | — | — | — | — | |
| 11E18S0754ED2-101RS Abgekündigt | — | — | — | — | — | |
| 11E18S0754FD3-250RS Abgekündigt | — | — | — | — | — | |
| 11E18S0754GD3-250RS Abgekündigt | — | — | — | — | — | |
| 11E20S0674AA2-100RS Abgekündigt | — | — | — | — | — | |
| 11E20S0674ED2-100RS Abgekündigt | — | — | — | — | — | |
| 11HS12-0674D2-PG27 Abgekündigt | — | 26.85 | Wirtschaft Planetarisch | — | — | |
| 11HS12-0674S-PG100 Abgekündigt | — | 99.548 | Wirtschaft Planetarisch | — | — | |
| 11HS20-0674D-PG14-AR3 Abgekündigt | — | 13.73 | Wirtschaft Planetarisch | — | — | |
| 11HS20-0714S-PG100 Abgekündigt | — | 99.05 | Wirtschaft Planetarisch | — | — | |
| 11N13S0754AA2-100RS Abgekündigt | — | — | — | — | — | |
| 11N13S0754QE2-150RS Abgekündigt | — | — | — | — | — | |
| 11N18S0754ED3-250RS Abgekündigt | — | — | — | — | — | |
| 11N20S0674AA2-100RS Abgekündigt | — | — | — | — | — | |
| 14E13S0574JE3-150RS Abgekündigt | — | — | — | — | — | |
| 14E13S0574QE3-150RS Abgekündigt | — | — | — | — | — | |
| 14E17S0914JE3-250RS Abgekündigt | — | — | — | — | — | |
| 14E17S0914QE3-250RS Abgekündigt | — | — | — | — | — |
Aus bestimmten Gründen haben wir die Produktion und den Verkauf dieses Produkts eingestellt und dieses Produkt kann nicht bestellt werden. Alternative Produkte sind NMRVS30-G50-D11.

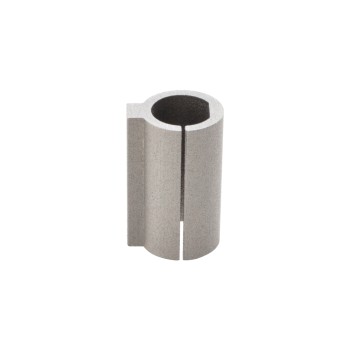

Verwenden Sie die Wellenhülsenadapter RV30-K11-D8 oder RV30-K11-D6.35, um einen Eingangsdurchmesser von 11mm auf 8mm oder 6,35mm umzuwandeln
Das Schneckengetriebe wurde durch die Verwendung besserer Materialien verbessert. Wenn Sie die neue Version benötigen, lesen Sie bitte NMRVS30-G50-D11.

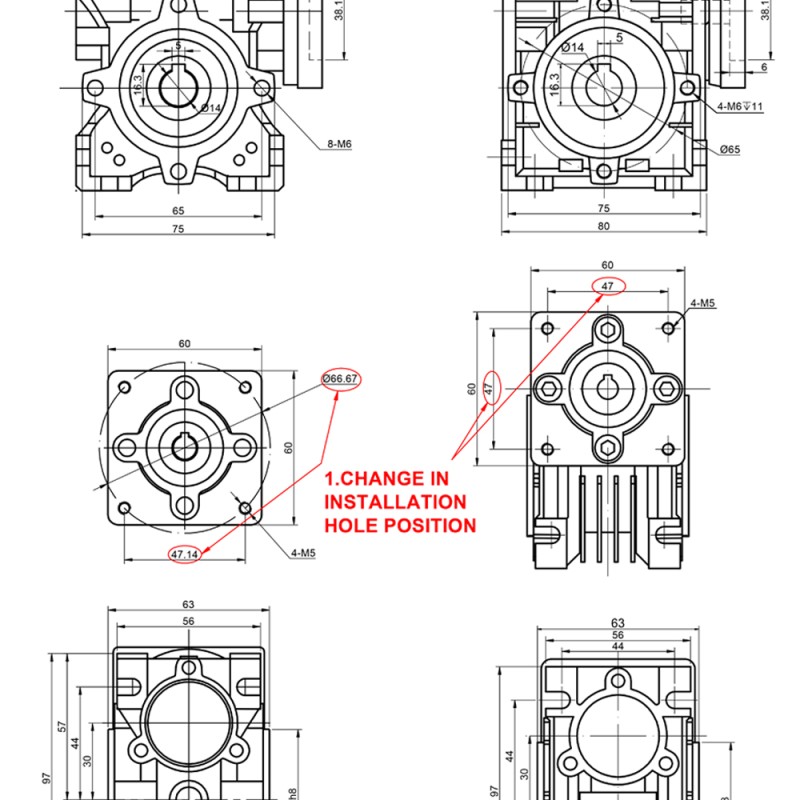

Wenn Sie mehr über den Unterschied zwischen alten und neuen Schneckengetrieben erfahren möchten, lesen Sie bitte diesen Artikel.
Für Schneckengetriebe wird im Allgemeinen die Verwendung des Installationstyps B3 empfohlen. Wenn Sie andere Installationstypen verwenden, kontaktieren Sie uns bitte für eine individuelle Anpassung.

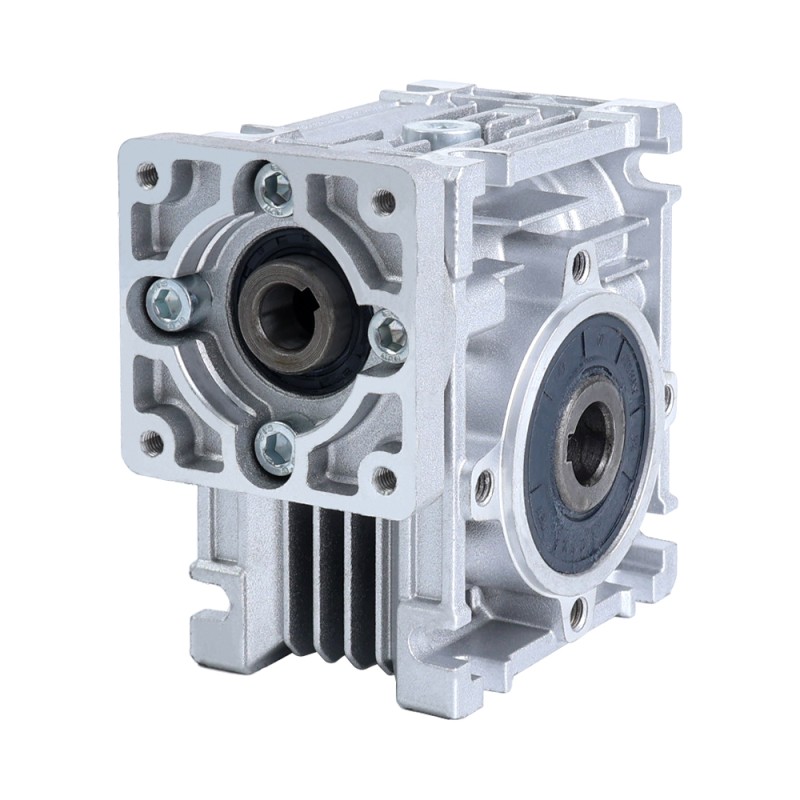

50:1 Schneckengetriebe NMRV30 Schneckengetriebe 11mm Eingangswellendurchmesser
Die Größe dieses Getriebes beträgt 57mmx57mm und der Eingangswellendurchmesser beträgt 11mm. Dieses Schneckengetriebe ist für Nema 23-Schrittmotoren oder andere Motoren der Größe 57mm x 57mm konzipiert. Die Abtriebswelle ist um 90° gegenüber der Antriebswelle versetzt. Abgesehen von großen Gehäusen bedeutet die lückenlose Struktur des Gehäuses, dass es wartungsfrei und hermetisch abgedichtet ist. Es verhindert, dass das Schmiermittel leicht verloren geht, schlecht wird und ausgetauscht wird.
Getriebespezifikationen
- Hersteller-Teilenummer: NMRV30-G50-D11
- Getriebetyp: Schneckengetriebe
- Übersetzungsverhältnis: 50:1
- Maximal zulässiges Ausgangsdrehmoment: 17Nm(150,46lb-in)
- Maximale radiale Ausgangslast: 1,28kN
- Ausgabetyp: Hohlbohrung
- Ausgangsbohrungsdurchmesser: Φ14mm
- Typ der Eingangswelle: Keilnut
- Durchmesser der Eingangswelle: Φ11mm
- Maximale Eingangswellenlänge: 25mm
Hinweis
- Empfehlen Sie eine Eingangsgeschwindigkeit von <=1500 U/min.
- Aufgrund des hohen Spiels sind Schneckengetriebe nicht für Positionierungsanwendungen geeignet.
