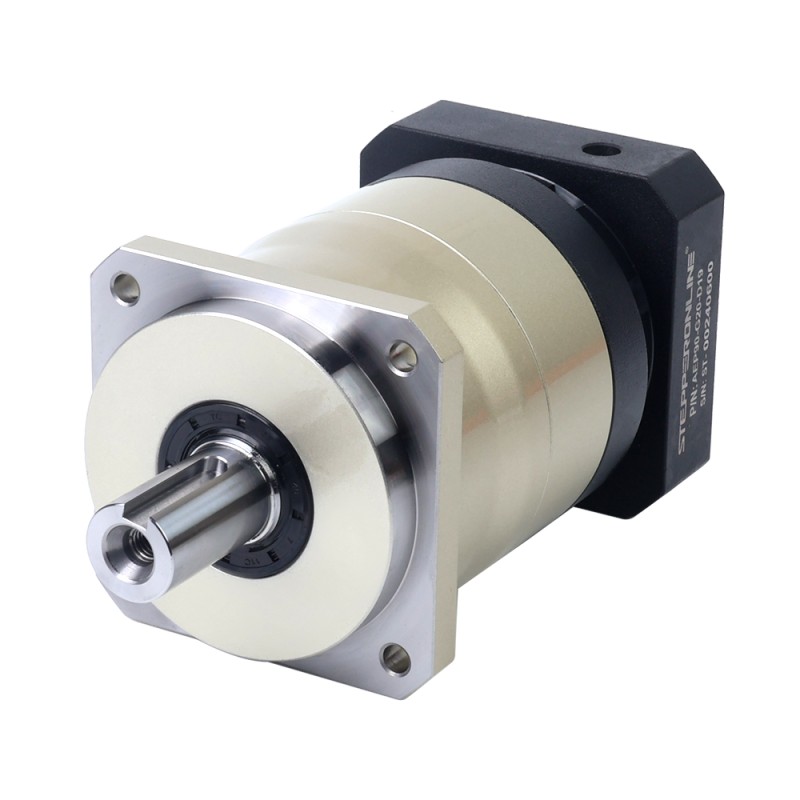

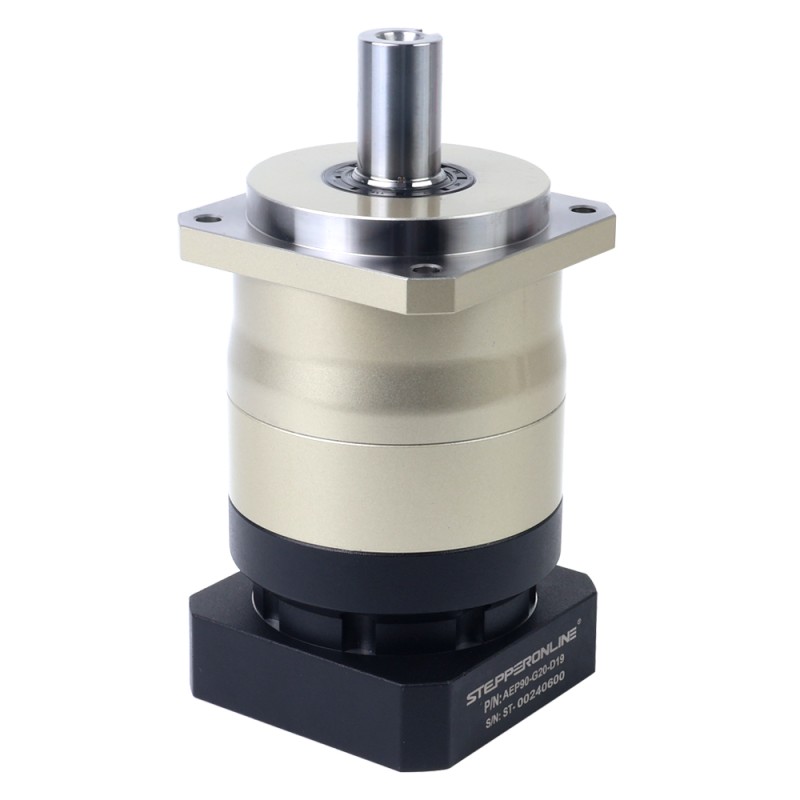

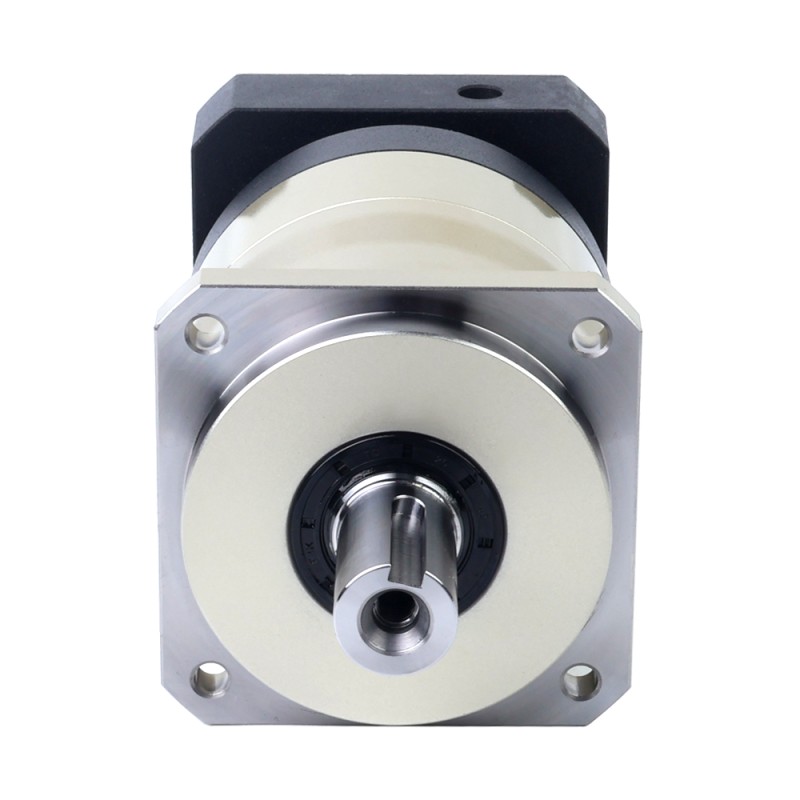

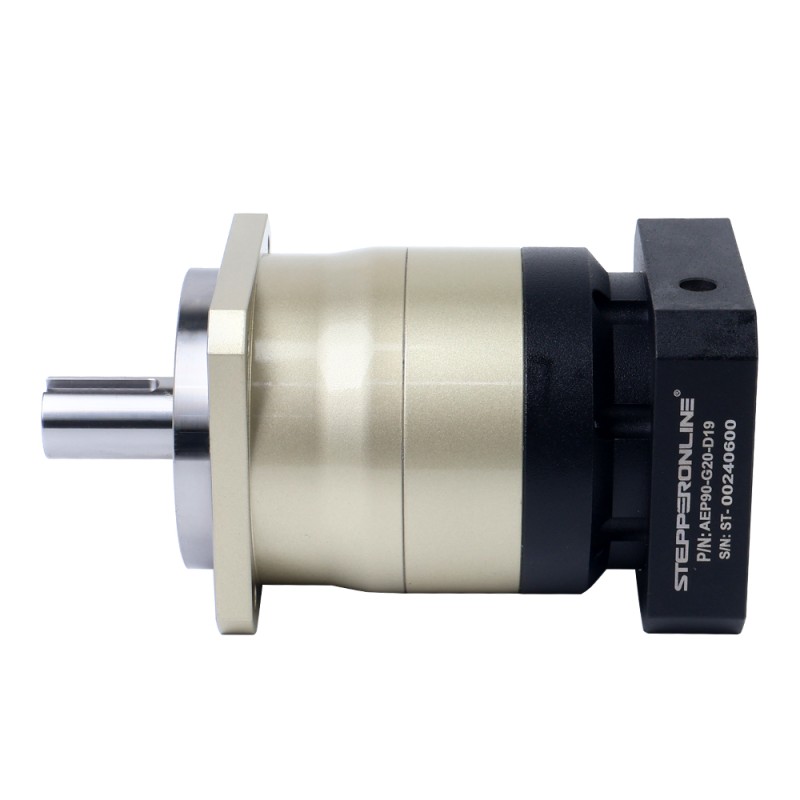

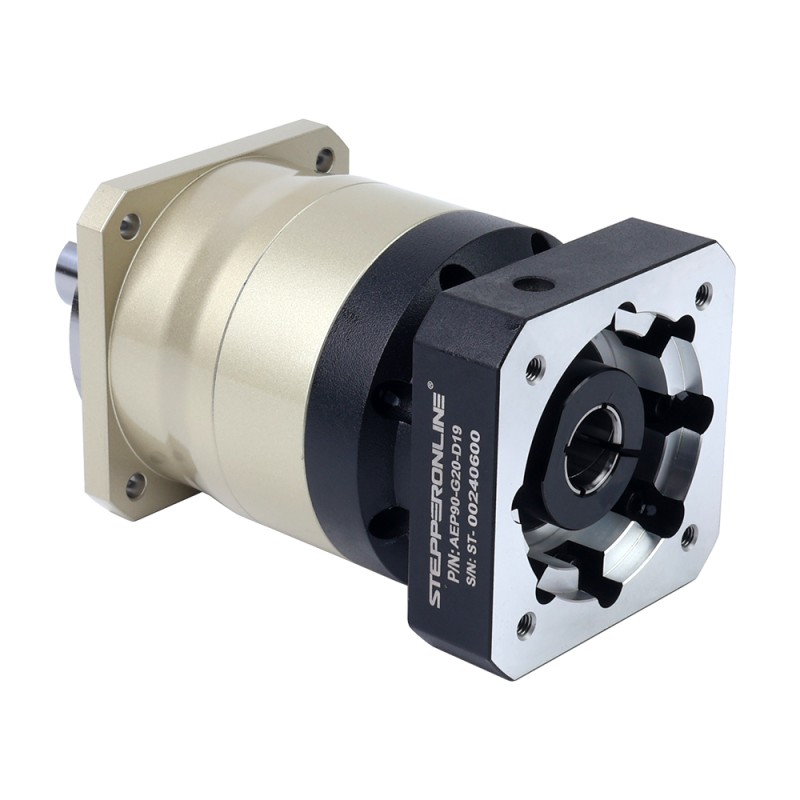

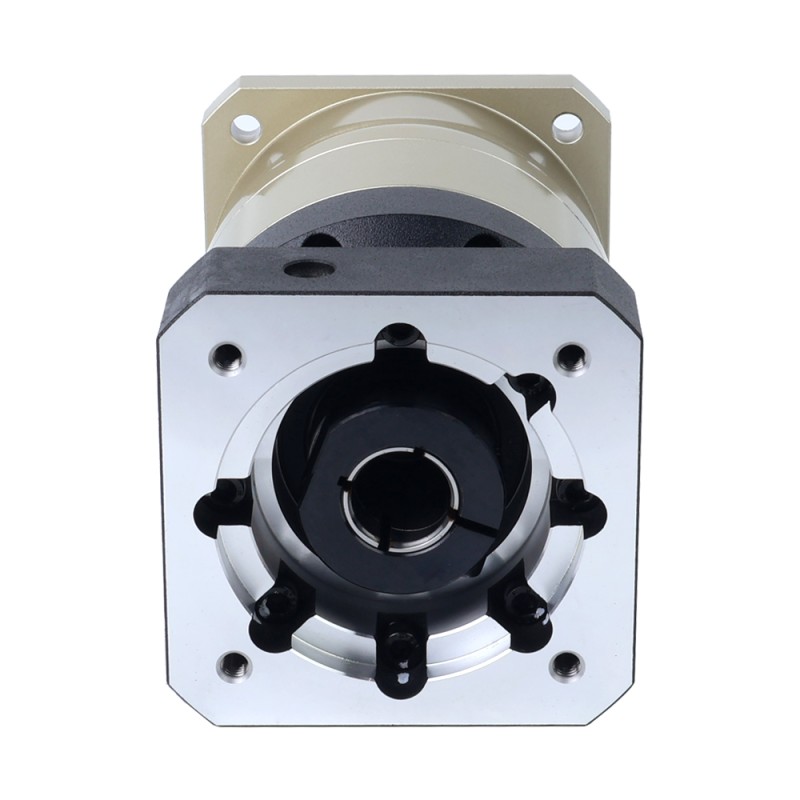

AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65

AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
AEP90-G20-D19
Übersetzungsverhältnis(xx:1)20
Spiel<=7 arcmin
Länge der Eingangswelle(mm)45
Getriebelänge(mm)135.5
Frage

Downloads

AEP90-G20-D19.STEPSTEP · 1.07MBZum Herunterladen anmeldenAEP90-G20-D19_Full_Datasheet.pdfPDF · 129.85KB
Gleiche Serie
ModellÜbersetzungsverhältnis(xx:1)SpielLänge der Eingangswelle(mm)Getriebelänge(mm)PreisLager
AB90-G10-D1910<=5 arcmin48107€116,32Auf Lager
AB90-G5-D195<=5 arcmin48107€116,32Auf Lager
AD90-G5-D195<=3 arcmin45109€202,61Auf Lager
AEP90-G10-D1910<=5 arcmin45105.5€89,18Auf Lager
AEP90-G20-D1920<=7 arcmin45135.5€136,48Auf Lager
AEP90-G5-D195<=5 arcmin45105.5€89,18Auf Lager
HTG90-G1010<=5 arcmin44102€98,44Auf Lager
HTG90-G100100<=5 arcmin44141€148,81Auf Lager
HTG90-G2020<=5 arcmin44141€148,81Auf Lager
HTG90-G33<=5 arcmin44102€98,44Auf Lager
HTG90-G55<=5 arcmin44102€98,44Auf Lager
HTG90-G5050<=5 arcmin44141€148,81Auf Lager
AEP-Serie, 90mm, 20:1 Schrägverzahntes Planetengetriebe, Spiel 7arcmin für Servomotoren IP65
Dieses Stirnrad-Planetengetriebe bietet ein Übersetzungsverhältnis von 20:1 mit einem Spiel von 7arc... Weiterlesen
0 Bewertungen • + Bewertung
ab
€136,48
5 + €128,21
10 + €120,88
50 + €114,35
100 + €108,48

Klicken Sie auf das Land, um den aktuellen Lagerbestand anzuzeigen.

In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr
Versand innerhalb von 24 Stunden!
Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.
Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!
Kunden aus Österreich: Wählen Sie das deutsche Lager – schnellere Lieferung, einfacherer Kundendienst, keine Zollabfertigung. Das Lager in China steht allen Ländern offen.

Dieses Stirnrad-Planetengetriebe bietet ein Übersetzungsverhältnis von 20:1 mit einem Spiel von 7arc-min. Es ist für Servomotoren mit einer Größe von 80mm und einem Wellendurchmesser von 19mm ausgelegt.
Dieses Getriebe ist für raue Umgebungen mit der hohen Schutzart IP65 ausgelegt und verfügt über eine Schrägverzahnung für einen reibungslosen, leisen Betrieb mit hohem Drehmoment und hoher Genauigkeit. Darüber hinaus bietet das Design eine hohe Belastbarkeit für anspruchsvolle Anwendungen wie automatisierte Produktionslinien, Verpackungsmaschinen, Textilmaschinen usw.

Getriebespezifikationen

  • Teilenummer: AEP90-G20-D19
  • Getriebetyp: Stirnradgetriebe
  • Getriebematerial: Legierter Stahl
  • Übersetzungsverhältnis: 20:1
  • Wirkungsgrad: 92%
  • Spiel bei Leerlauf: 7arc-min
  • Nenneingangsgeschwindigkeit: 3000rpm
  • Maximale Eingangsgeschwindigkeit: 6000rpm
  • Maximal zulässiges Drehmoment: 75Nm(663,81lb-in)
  • Zulässiges Drehmoment: 250Nm(2212,69lb-in)
  • Maximale Axiallast der Welle: 1625N
  • Maximale Radiallast der Welle: 2985N
  • Wasserdichtigkeit: IP65
  • Lebensdauer: 20000 Stunden

Physische Spezifikationen

  • Rahmengröße: 90 x 90mm
  • Getriebelänge: 135,5mm
  • Abtriebswellendurchmesser: Φ22mm
  • Abtriebswellenlänge: 47,5mm
  • Abtriebswellentyp: Keilnut
  • Eingangswellendurchmesser: Φ19mm
  • Eingangswellenlänge: Max. 45mm
Physikalische Spezifikation
Abtriebswellentyp Passfedernut
Durchmesser der Abtriebswelle(mm) 22
Durchmesser der Eingangswelle(mm) 19
Getriebelänge(mm) 135.5
Getriebematerial Legierter Stahl
Getriebetyp Stirnradgetriebe
IP-Bewertung 65
Länge der Abtriebswelle(mm) 47.5
Länge der Eingangswelle(mm) 45
Passende Motorgröße Rahmen 80 Servomotor
Produktserie AEP
Rahmengröße(mm) 90 x 90
Spiel <=7 arcmin
Übersetzungsverhältnis(xx:1) 20

+ Bewertung

Wird nicht veröffentlicht. Wir verwenden sie nur für Rückfragen zu Ihrer Bewertung.
Hinweis: HTML ist nicht verfügbar!
Bewertung
Weniger Gut Gut
Quickview

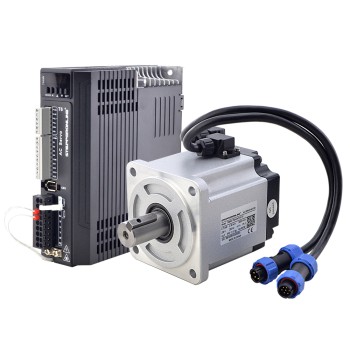

T6-Serie 750W AC-Servomotor-Kit 3000rpm 2,39Nm 17-Bit-Encoder IP65
T6-Serie 750W AC-Servomotor-Kit 3000rpm 2,39Nm 17-Bit-Encoder IP65
Die 17-Bit-AC-Servoprodukte der T6-Serie mit 750W, 3000U/min und 2,39Nm sind kostengünstige digitale AC-Servos, die für eine hochpräzise Positionssteu..
ab
€207,73
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

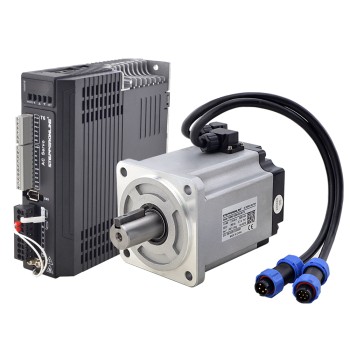

T6-Serie 1000W AC-Servomotor-Kit 3000rpm 3,19Nm 17-Bit-Encoder IP65
Vorbestellen
T6-Serie 1000W AC-Servomotor-Kit 3000rpm 3,19Nm 17-Bit-Encoder IP65
AC-Servoprodukte der T6-Serie ,1000W, 3000rpm, 3,19Nm, 17-Bit, sind kostengünstige AC-Digitalservos, die für eine hochgenaue Positionssteuerung ausgel..
ab
€242,80
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

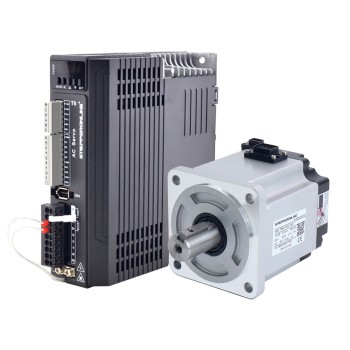

T6-Serie 750W AC-Servomotor-Kit 3000rpm 2,39Nm 23-Bit-Encoder IP67
Vorbestellen
T6-Serie 750W AC-Servomotor-Kit 3000rpm 2,39Nm 23-Bit-Encoder IP67
Die 23-Bit-AC-Servoprodukte der T6-Serie mit 750 W, 3000 U/min und 2,39 Nm sind kostengünstige digitale AC-Servos, die für eine hochpräzise Positionss..
ab
€223,56
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

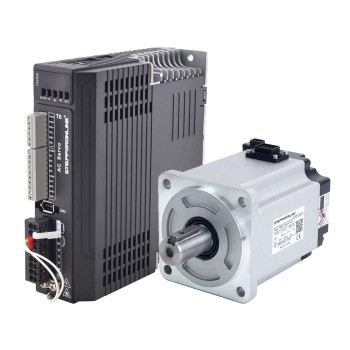

T6-Serie 1000W AC-Servomotor-Kit 3000rpm 3,18Nm 23-Bit-Encoder IP67
