BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe

BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
F3B40-24GN-30S/3GN20K
AbtriebswellentypPassfedernut
Nennspannung(V)24
Nennstrom(A)2.5
Rahmengröße(mm)70 x 70
Frage

Downloads

F3B40-XXGN-30S_3GNXXK_Manual.pdfPDF · 2.21MBF3B40-24GN-30S_3GN20K_Full_Datasheet.pdfPDF · 60.2KB
Gleiche Serie
ModellAbtriebswellentypNennspannung(V)Nennstrom(A)Rahmengröße(mm)PreisLager
57BLR50-24-01-HG10Passfedernut245Nema 23 (57 x 57)€0,00Auf Lager
57BLR70-24-02-HG100Passfedernut2410.4Nema 23 (57 x 57)€59,57Auf Lager
57BLR90-24-01-HG100Passfedernut2414Nema 23 (57 x 57)€63,82Auf Lager
57BYA74-24-01-PG100Passfedernut245.7⌀57€63,28Auf Lager
57BYA74-24-01-PG27Passfedernut245.7⌀57€58,76Auf Lager
F2B15-24GN-30S/2GN100KD241.160 x 60€25,62Auf Lager
F2B15-24GN-30S/2GN10KD241.160 x 60€23,16Auf Lager
F2B15-24GN-30S/2GN15KD241.160 x 60€23,16Auf Lager
F2B15-24GN-30S/2GN200KD241.160 x 60€25,62Auf Lager
F2B15-24GN-30S/2GN20KD241.160 x 60€24,39Auf Lager
F2B15-24GN-30S/2GN30KD241.160 x 60€24,39Auf Lager
F2B15-24GN-30S/2GN3KD241.160 x 60€23,16Auf Lager
F2B15-24GN-30S/2GN3K-SALED241.160 x 60€22,95Auf Lager
F2B15-24GN-30S/2GN50KD241.160 x 60€24,39Auf Lager
F2B15-24GN-30S/2GN50K-SALED241.160 x 60€24,17Auf Lager
F2B15-24GN-30S/2GN5KD241.160 x 60€23,16Auf Lager
F2B15-48GN-30S/2GN100KD480.660 x 60€25,62Auf Lager
F2B15-48GN-30S/2GN10KD480.660 x 60€23,16Auf Lager
F2B15-48GN-30S/2GN15KD480.660 x 60€23,16Auf Lager
F2B15-48GN-30S/2GN200KD480.660 x 60€25,62Auf Lager
F2B15-48GN-30S/2GN20KD480.660 x 60€24,39Auf Lager
F2B15-48GN-30S/2GN30KD480.660 x 60€24,39Auf Lager
F2B15-48GN-30S/2GN3KD480.660 x 60€23,16Auf Lager
F2B15-48GN-30S/2GN50KD480.660 x 60€24,39Auf Lager
F2B15-48GN-30S/2GN5KD480.660 x 60€23,16Auf Lager
F2B40-24GL-30S/2GL150RCHohl242.560 x 60€37,90Auf Lager
F2B40-24GL-30S/2GL30RCHohl242.560 x 60€37,90Auf Lager
F3B40-24GN-30S/3GN100KPassfedernut242.570 x 70€30,70Auf Lager
F3B40-24GN-30S/3GN10KPassfedernut242.570 x 70€27,90Auf Lager
F3B40-24GN-30S/3GN15KPassfedernut242.570 x 70€27,90Auf Lager
Alle in der Kategorie ansehen
BLDC-Getriebemotor 24V 40W 150RPM 1,86Nm(263,40oz.in) mit 20:1 Stirnradgetriebe
Dies ist ein bürstenloser 24V 40W Gleichstromgetriebemotor mit einem Flansch von 70x70mm. Das eingeb... Weiterlesen
0 Bewertungen • + Bewertung
ab
€29,30
5 + €28,47
10 + €27,68
50 + €26,95
100 + €26,24

Klicken Sie auf das Land, um den aktuellen Lagerbestand anzuzeigen.

In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr
Versand innerhalb von 24 Stunden!
Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.
Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!
Kunden aus Österreich: Wählen Sie das deutsche Lager – schnellere Lieferung, einfacherer Kundendienst, keine Zollabfertigung. Das Lager in China steht allen Ländern offen.

Dies ist ein bürstenloser 24V 40W Gleichstromgetriebemotor mit einem Flansch von 70x70mm. Das eingebaute 20:1 Stirnradgetriebe bringt Drehzahl und Drehmoment auf 150rpm und 1,86Nm(263,40oz.in). Aufgrund ihrer kompakten Bauweise, ihres hohen Wirkungsgrads, ihres geringen Geräuschpegels, ihrer langen Lebensdauer und ihrer guten Steuerbarkeit werden bürstenlose Gleichstromgetriebemotoren häufig in der Industrieautomation, Haushaltsgeräten, medizinischen Geräten, der Automobilindustrie und der Luft- und Raumfahrtindustrie usw, eingesetzt.

Der empfohlene BLDC-Treiber für diesen Motor ist BLD-305S.

Elektronische Spezifikationen

  • P/N: F3B40-24GN-30S/3GN20K
  • Phase: 3
  • Pole: 10
  • Nennstrom: 2.50A
  • Nennspannung: 24V
  • Nenngeschwindigkeit: 150rpm
  • Nenndrehmoment: 1,86Nm(263,40oz.in)
  • Leerlaufstrom: 0,70A
  • Nennleistung: 40W
  • Isolationsklasse: E 120°C[248°F]
  • Isolationswiderstand: 50MΩ Min @500V
  • Lebensdauer: Mehr als 5000 Stunden

Physikalische Spezifikationen

  • Rahmengröße: 70x70mm
  • Körperlänge: 97mm
  • Getriebetyp: Stirnradgetriebe
  • Getriebeübersetzung: 20:1
  • Wellentyp: Keilnut
  • Wellendurchmesser: Φ10mm
  • Schaftlänge: 33mm
  • Keilnutlänge: 25mm
  • Sensor: Hall-Sensor
  • Lager: Rillenkugel
  • Gewicht: 1,2kg

Connection

1
2
3
4
5
6
7
8
U
W
Hb
Ha
V
-
Hc
+
Gelb(Dick)
Blau(Dick)
Grün
Gelb
Grün(Dick)
Schwarz
Blau
Rot
Produktart
Produktart BLDC-Getriebemotor
Elektrische Spezifikation
Anzahl der Phasen 3
Leerlaufstrom(A) 0.7
Nenndrehmoment(Nm) 1.86
Nenngeschwindigkeit(rpm) 150
Nennleistung(W) 40
Nennspannung(V) 24
Nennstrom(A) 2.5
Physikalische Spezifikation
Abtriebswellentyp Passfedernut
Getriebetyp Quadratisches Stirnradgetriebe
Körperlänge(mm) 97
Mit Getriebe Ja
Rahmengröße(mm) 70 x 70
Schaftdurchmesser(mm) 10
Schaftlänge(mm) 33
Übersetzungsverhältnis(xx:1) 20

+ Bewertung

Wird nicht veröffentlicht. Wir verwenden sie nur für Rückfragen zu Ihrer Bewertung.
Hinweis: HTML ist nicht verfügbar!
Bewertung
Weniger Gut Gut
Captcha
Quickview
Digitaler Bürstenloser DC Motortreiber 12V–24VDC Max. 5,0A 120W
Digitaler Bürstenloser DC Motortreiber 12V–24VDC Max. 5,0A 120W
Dieser 12V-36VDC 120W bürstenlose Motortreiber ist ein Treiber, der von STEPPERONLINE unabhängig für den Einsatz im Bereich der modernen industri..
ab
€19,15
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
Digitaler Bürstenloser DC Motortreiber 12-24VDC Max 8.0A 120W
Digitaler Bürstenloser DC Motortreiber 12-24VDC Max 8.0A 120W
Dies ist ein bürstenloser Motortreiber mit einer Eingangsspannung von 12–24VDC und einer maximalen Leistung von 120W. Im Vergleich zum BLD-405S ist de..
ab
€14,47
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

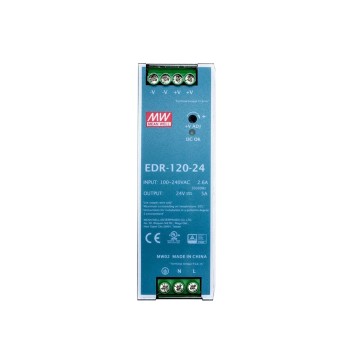

EDR-120-24 MEANWELL 120W 24VDC 5A 115/230VAC DIN-Schienen-Netzteil
Vorbestellen
EDR-120-24 MEANWELL 120W 24VDC 5A 115/230VAC DIN-Schienen-Netzteil
Dies ist ein 120W 24VDC 5A netzteil. MEAN WELL EDR-120 ist eine kostengünstige, schlanke 120W Din-Rail-Stromversorgungsserie, die für die Installation..
ab
€17,35
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
LRS-100-24 MEANWELL 100W 24VDC 4,5A 115/230VAC Geschlossenes Schaltnetzteil
LRS-100-24 MEANWELL 100W 24VDC 4,5A 115/230VAC Geschlossenes Schaltnetzteil
Dies ist ein 100W 24VDC 4.5A netzteil. Die MEANWELL LRS-100 Serie ist ein geschlossenes 100W-Netzteil mit einem Ausgang und einem 30mm flachen Design...
ab
€8,75
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

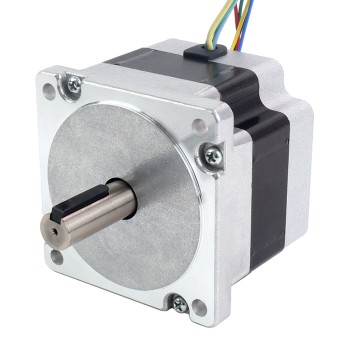

24V, 3000RPM, 0,35Nm, 110W, 6,20A, 86x86x70mm, BLDC Motor
24V, 3000RPM, 0,35Nm, 110W, 6,20A, 86x86x70mm, BLDC Motor
Dies ist ein bürstenloser 24-V-Gleichstrommotor mit 3 Phasen und 8 Polen. Es bietet eine Nenndrehzahl von 3000rpm und ein Drehmoment von 0,69Nm(97,71o..
ab
€39,76
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
Digitaler bürstenloser DC-Motortreiber 24V-48VDC Max 15.0A 400W
Digitaler bürstenloser DC-Motortreiber 24V-48VDC Max 15.0A 400W
Dieser 12V-48VDC 400W bürstenlose Motortreiber ist ein Treiber, der von STEPPERONLINE unabhängig für den Einsatz im Bereich der modernen industri..
ab
€18,07
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
Bürstenlose DC-Motorsteuerung DBLC-01
Bürstenlose DC-Motorsteuerung DBLC-01
Funktion der Kontrollbox 1. die Anzeige der Geschwindigkeit. Es kann die Echtzeit-Drehgeschwindigkeit des Motors anzeigen. 2. die Start/Stop-Taste a..
ab
€10,64
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

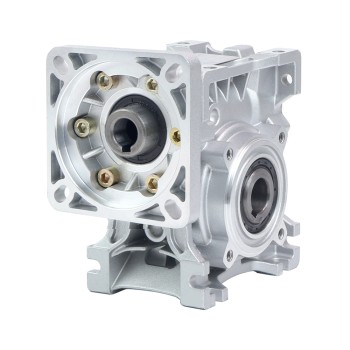

50:1 Schneckengetriebe NMRVS40 Schneckengetriebe 14mm Eingangswellendurchmesser
