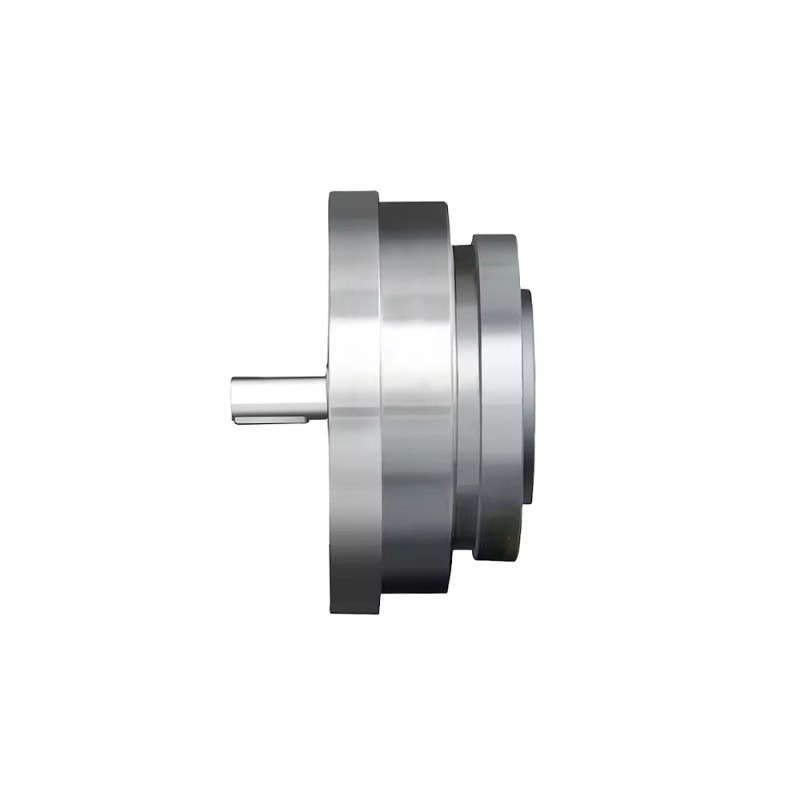

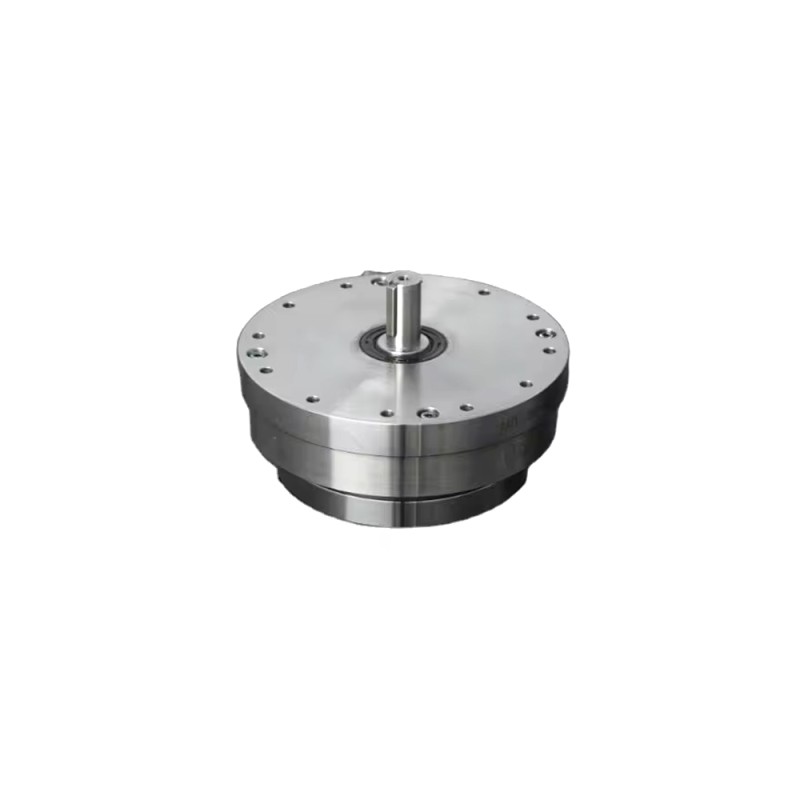

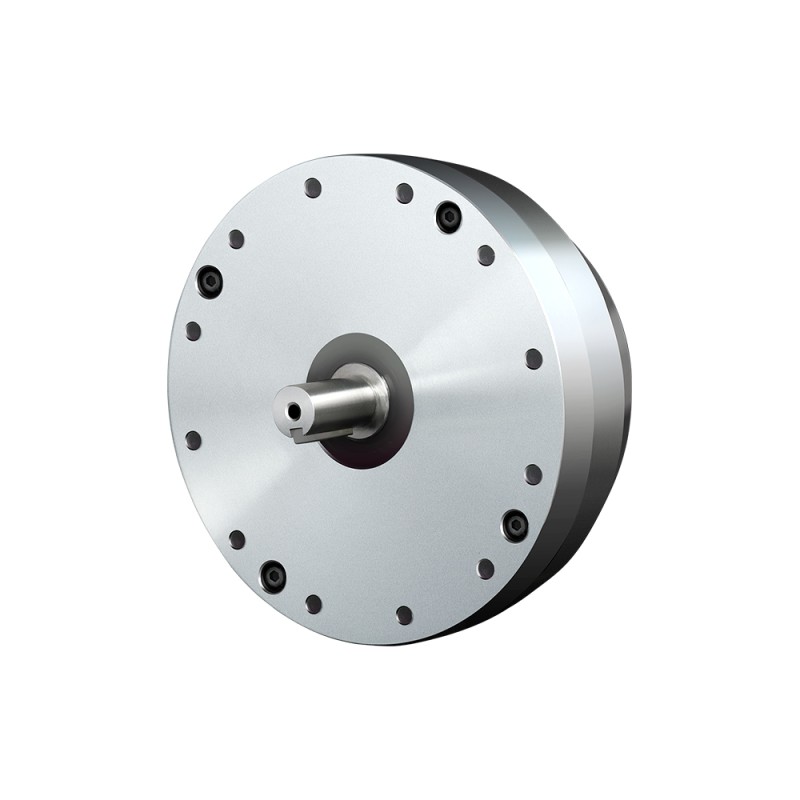

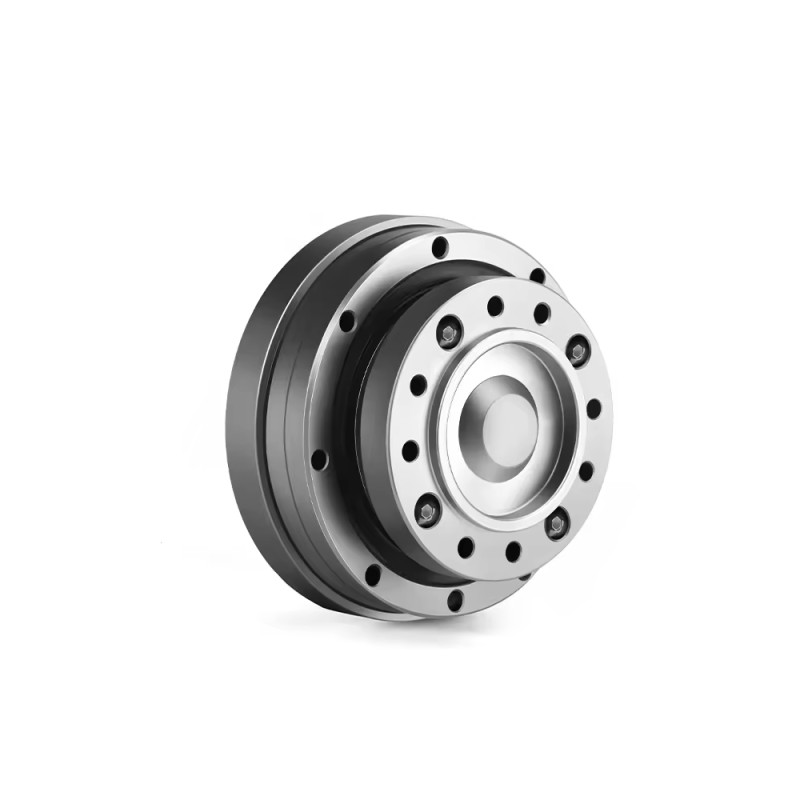

Harmonic Drive-Getriebe der HHT-Serie Φ110mm Übersetzungsverhältnis 50:1 Spiel 20arcsec 14mm Eingangsdurchmesser

Harmonic Drive-Getriebe der HHT-Serie Φ110mm Übersetzungsverhältnis 50:1 Spiel 20arcsec 14mm Eingangsdurchmesser
Harmonic Drive-Getriebe der HHT-Serie Φ110mm Übersetzungsverhältnis 50:1 Spiel 20arcsec 14mm Eingangsdurchmesser
Harmonic Drive-Getriebe der HHT-Serie Φ110mm Übersetzungsverhältnis 50:1 Spiel 20arcsec 14mm Eingangsdurchmesser
Harmonic Drive-Getriebe der HHT-Serie Φ110mm Übersetzungsverhältnis 50:1 Spiel 20arcsec 14mm Eingangsdurchmesser
Vorbestellen
Harmonic Drive-Getriebe der HHT-Serie Φ110mm Übersetzungsverhältnis 50:1 Spiel 20arcsec 14mm Eingangsdurchmesser
Harmonic Drive-Getriebe der HHT-Serie Φ110mm Übersetzungsverhältnis 50:1 Spiel 20arcsec 14mm Eingangsdurchmesser
Harmonic Drive-Getriebe der HHT-Serie Φ110mm Übersetzungsverhältnis 50:1 Spiel 20arcsec 14mm Eingangsdurchmesser
Harmonic Drive-Getriebe der HHT-Serie Φ110mm Übersetzungsverhältnis 50:1 Spiel 20arcsec 14mm Eingangsdurchmesser
HHT-25-50-IV-D14
Rahmengröße(mm)Φ110
Übersetzungsverhältnis(xx:1)50
Durchmesser der Eingangswelle(mm)14
Getriebelänge(mm)72.5
Frage

Downloads

HHT-25-50-IV-D14_Full_Datasheet.pdfPDF · 137.58KB
Gleiche Serie
ModellRahmengröße(mm)Übersetzungsverhältnis(xx:1)Durchmesser der Eingangswelle(mm)Getriebelänge(mm)PreisLager
HHT-14-100-I-D8Φ70100823.5€202,10Bestellbar
HHT-14-100-III-D14Φ701001452.5€223,37Bestellbar
HHT-14-100-IV-D6Φ70100650.5€223,37Bestellbar
HHT-14-50-I-D8Φ7050823.5€202,10Bestellbar
HHT-14-50-III-D14Φ70501452.5€223,37Bestellbar
HHT-14-50-IV-D6Φ7050650.5€223,37Bestellbar
HHT-17-100-I-D8Φ80100826.5€223,37Bestellbar
HHT-17-100-III-D19Φ801001956.5€244,64Bestellbar
HHT-17-100-IV-D8Φ80100856€244,64Bestellbar
HHT-17-50-I-D8Φ8050826.5€223,37Bestellbar
HHT-17-50-III-D19Φ80501956.5€244,64Bestellbar
HHT-17-50-IV-D8Φ8050856€244,64Bestellbar
HHT-20-100-I-D14Φ901001429€234,01Bestellbar
HHT-20-100-I-D14-DΦ901001429€234,01Bestellbar
HHT-20-100-IV-D10Φ901001063.5€265,92Bestellbar
HHT-20-50-I-D14Φ90501429€234,01Bestellbar
HHT-20-50-IV-D10Φ90501063.5€265,92Bestellbar
HHT-25-100-I-D14Φ1101001434€244,64Bestellbar
HHT-25-100-IV-D14Φ1101001472.5€287,20Bestellbar
HHT-25-50-I-D14Φ110501434€244,64Bestellbar
HHT-25-50-IV-D14Φ110501472.5€287,20Bestellbar
HHT-32-100-I-D19Φ1421001942€287,20Bestellbar
HHT-32-100-IV-D14Φ1421001484.5€308,46Bestellbar
HHT-32-50-I-D19Φ142501942€287,20Bestellbar
HHT-32-50-IV-D14Φ142501484.5€308,46Bestellbar
HHT-40-100-I-D19Φ1701001951€393,56Bestellbar
HHT-40-100-IV-D16Φ17010016100€414,83Bestellbar
HHT-40-50-I-D19Φ170501951€393,56Auf Lager
HHT-40-50-IV-D16Φ1705016100€414,83Bestellbar
Harmonic Drive-Getriebe der HHT-Serie Φ110mm Übersetzungsverhältnis 50:1 Spiel 20arcsec 14mm Eingangsdurchmesser
Dieses Harmonic-Getriebe hat ein Übersetzungsverhältnis von 50, eine Rahmengröße von Φ110mm und eine... Weiterlesen
0 Bewertungen • + Bewertung
ab
€287,20
5 + €277,38
10 + €268,20
50 + €259,62
100 + €251,57

Klicken Sie auf das Land, um den aktuellen Lagerbestand anzuzeigen.

In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr

Dieses Harmonic-Getriebe hat ein Übersetzungsverhältnis von 50, eine Rahmengröße von Φ110mm und einen Eingangswellendurchmesser von 14mm sowie ein maximales Spiel von 20arcsec.
Die Harmonic-Getriebe der HHT-Serie verfügen über einen integrierten Wellengenerator mit eigener Eingangswelle und kompakter Bauweise. Der Flexspline und der Starrspline sind durch hochsteife Querlager verbunden, was es zu einem einfach zu bedienenden modularen Produkt macht. Es kann an beiden Enden, starr oder flexibel, für den Ausgangsanschluss befestigt werden.
Diese Serie zeichnet sich durch ein ultraflaches Design, geringes Gewicht und Kompaktheit aus und wird häufig in humanoiden Robotern, Metallwerkzeugmaschinen, medizinischen Geräten, Kommunikationsgeräten usw. verwendet. eingesetzt.

Hauptmerkmale

  • Koaxialer Ein- und Ausgang
  • Hohe Drehmomentkapazität und hohe Steifigkeit
  • Hervorragende Positionierungsgenauigkeit und Rotationsgenauigkeit
  • Der Nockenwellengenerator verfügt über eine eigene Eingangswelle und kann verschiedenen Eingangsformen entsprechen
  • Innenliegende Stützlager, eine vollständig abgedichtete Struktur und einfache Installation
  • Kompaktes und einfaches Strukturdesign mit geringem bis keinem Spiel, direkt mit dem Motor verbunden

Getriebespezifikationen

  • Teilenummer: HHT-25-50-IV-D14
  • Getriebetyp: Harmonic drive getriebe
  • Getriebematerial: Legierter Stahl
  • Übersetzungsverhältnis: 50:1
  • Spiel bei Leerlauf: <=20arcsec
  • Nenndrehmoment (Eingangsdrehzahl 2000U/min): 39.00Nm(5522.85oz.in)
  • Moment zulässiges Drehmoment: 186.00Nm(26339.77oz.in)
  • Spitzen-Start-Stopp-Drehmoment: 98.00Nm(13877.94oz.in)
  • Maximal zulässige Eingangsgeschwindigkeit: 5600rpm
  • Durchschnittliche zulässige Eingabegeschwindigkeit: 3500rpm
  • Maximale Axiallast: 3.84KN
  • Maximale Radiallast: 9.6KN
  • Lebensdauer: 10000hours

Physikalische Spezifikationen

  • Rahmengröße: Φ110mm
  • Getriebelänge: 72.5mm
  • Eingangswellentyp: Keilnut
  • Eingangswellendurchmesser: Φ14mm

Betriebsumgebung(Tj = 25℃/77℉)

  • Umgebungstemperatur: 0-40℃
  • Kein Spritzen von Wasser oder Öl
  • Keinem ätzenden oder explosiven Gas aussetzen
  • Kein Staub wie Metallpulver
Elektrische Spezifikation
Durchschnittlich zulässige Eingangsdrehzahl(rpm) 3500
Nenndrehmoment/2000rpm(Nm) 39
Physikalische Spezifikation
Durchmesser der Eingangswelle(mm) 14
Getriebelänge(mm) 72.5
Getriebematerial Legierter Stahl
Getriebetyp harmonic drive getriebe
IP-Bewertung 65
Produktserie HHT
Rahmengröße(mm) Φ110
Spiel <=20 arcsec
Übersetzungsverhältnis(xx:1) 50

+ Bewertung

Wird nicht veröffentlicht. Wir verwenden sie nur für Rückfragen zu Ihrer Bewertung.
Hinweis: HTML ist nicht verfügbar!
Bewertung
Weniger Gut Gut
Captcha
Quickview

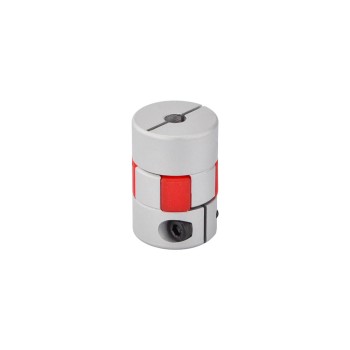

6mm - 8mm flexible Klauenkupplung 20x30mm CNC-Schrittmotor-Wellenkupplung
6mm - 8mm flexible Klauenkupplung 20x30mm CNC-Schrittmotor-Wellenkupplung
Welle: 6.0mm - 8.0mm P/N: ST-JC07 Durchmesser: 20mm Länge: 30mm Hülsenmaterial: Polyurethane Körpermaterial: Aluminiumlegierung..
ab
€4,80
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
8mm - 8mm flexible Klauenkupplung 30x40mm CNC-Schrittmotor-Wellenkupplung
Vorbestellen
8mm - 8mm flexible Klauenkupplung 30x40mm CNC-Schrittmotor-Wellenkupplung
Welle: 8.0mm - 8.0mm P/N: ST-JC14 Durchmesser: 30mm Länge: 40mm Hülsenmaterial: Polyurethane Körpermaterial: Aluminiumlegierung..
ab
€6,51
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
8mm - 10mm flexible Klauenkupplung 30x40mm CNC-Schrittmotor-Wellenkupplung
8mm - 10mm flexible Klauenkupplung 30x40mm CNC-Schrittmotor-Wellenkupplung
Welle: 8.0mm - 10.0mm P/N: ST-JC15 Durchmesser: 30mm Länge: 40mm Hülsenmaterial: Polyurethane Körpermaterial: Aluminiumlegierung..
ab
€0,00
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
MRVR030 Schneckengetriebe Übersetzungsverhält 60:1 Φ9mm Eingangswelle mit 56B14 Motoreingangsflansch
MRVR030 Schneckengetriebe Übersetzungsverhält 60:1 Φ9mm Eingangswelle mit 56B14 Motoreingangsflansch
Dieses Schneckengetriebe der MRVR030-Serie mit einem Übersetzungsverhältnis von 60 und einem Eingangswellendurchmesser von 9mm ist für alle Standard-..
ab
€0,00
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
MRVR030 Schneckengetriebe Übersetzungsverhält 10:1 Φ11mm Eingangswelle mit 63B5 Motoreingangsflansch
MRVR030 Schneckengetriebe Übersetzungsverhält 10:1 Φ11mm Eingangswelle mit 63B5 Motoreingangsflansch
Dieses Schneckengetriebe der MRVR030-Serie mit einem Übersetzungsverhältnis von 10 and an Eingangswellendurchmesser von 11mm ist für alle Standard-I..
ab
€0,00
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
Nema 23 Halterung für Schrittmotor und Getriebeschrittmotor Halterung aus legiertem Stahl
🔥 Bestseller
Nema 23 Halterung für Schrittmotor und Getriebeschrittmotor Halterung aus legiertem Stahl
Hersteller P/N: ST-M2 Die neu konstruierte NEMA 23 Schrittmotor-Befestigungsklammer aus legiertem Stahl kann dem Standard-Schrittmotor Nema 23 entspr..
ab
€2,05
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

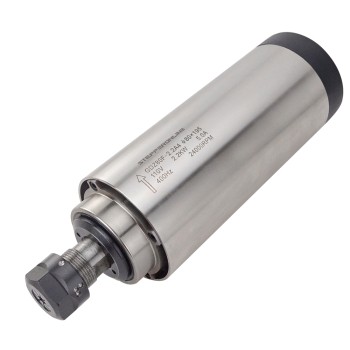

Spindelmotor Luftgekühlt 110V 2.2KW 24000RPM 400Hz ER20 Collet CNC VFD Motor 110VAC
Spindelmotor Luftgekühlt 110V 2.2KW 24000RPM 400Hz ER20 Collet CNC VFD Motor 110VAC
Spezifikation Hersteller-Teilenummer: GDZ80F-2.2A4 Material: Rostfreier Stahl Größe: Ø80x195(Mittlerer Körperdurchmesser: 80mm, Länge:195mm) Leistung..
ab
€0,00
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

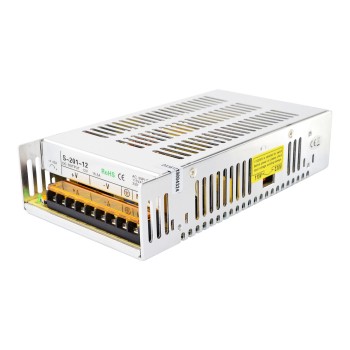

201W 12V 16.5A 115/230V Schaltnetzteil Schrittmotore CNC Router Kits
