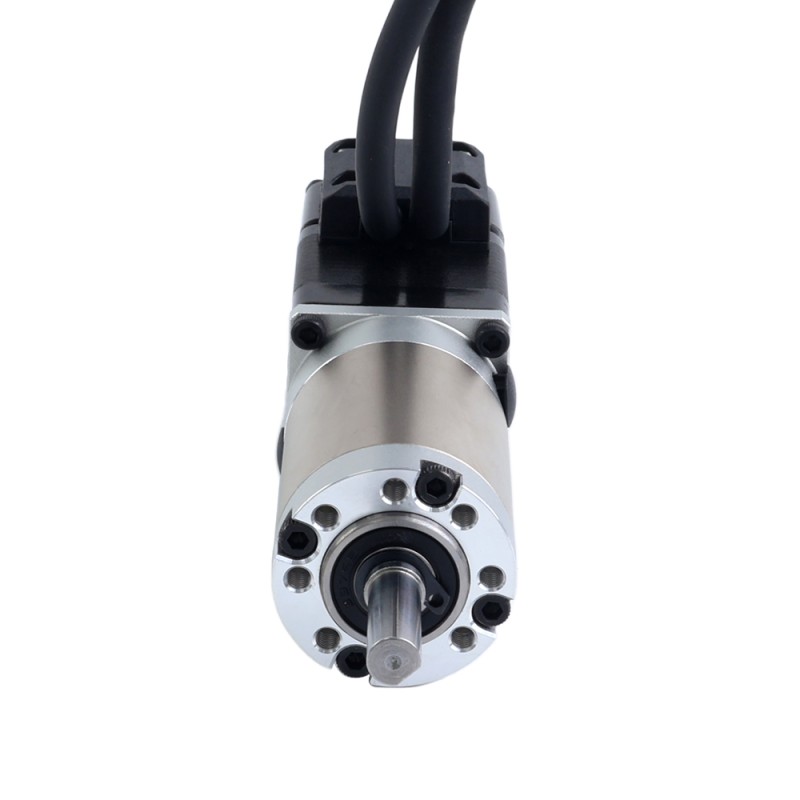

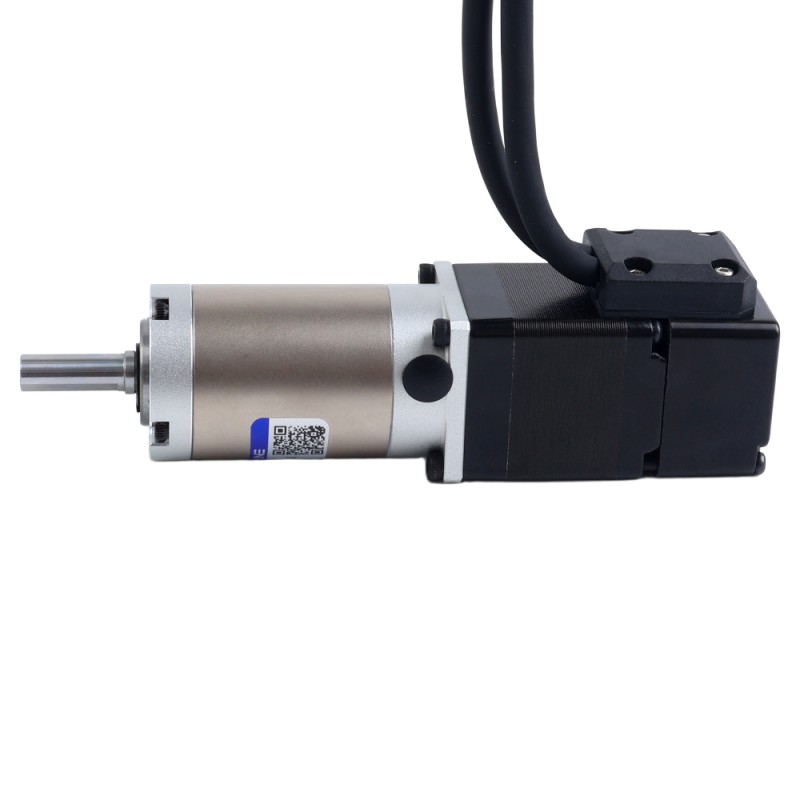

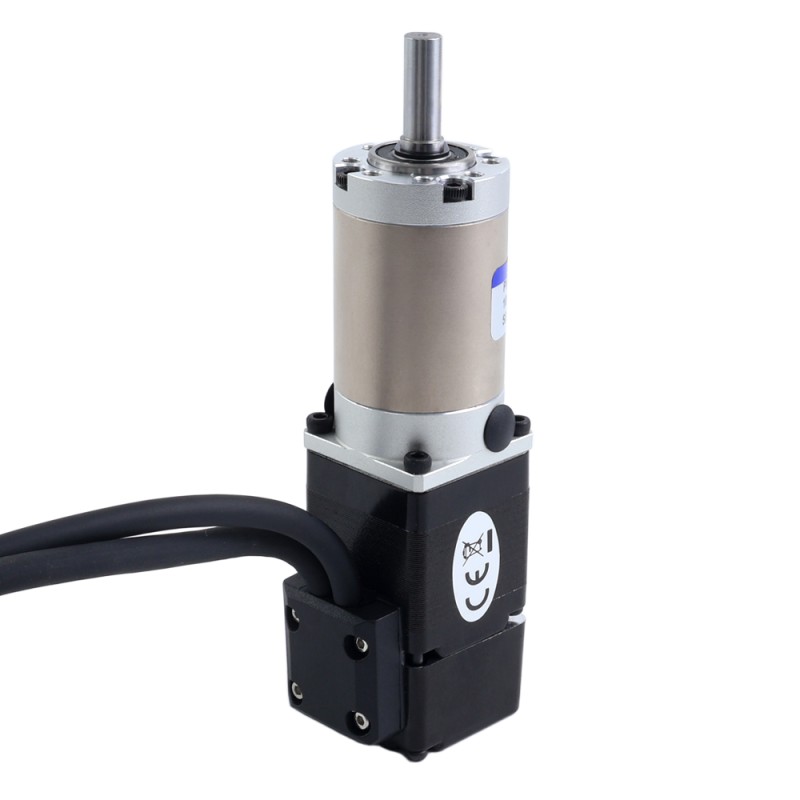

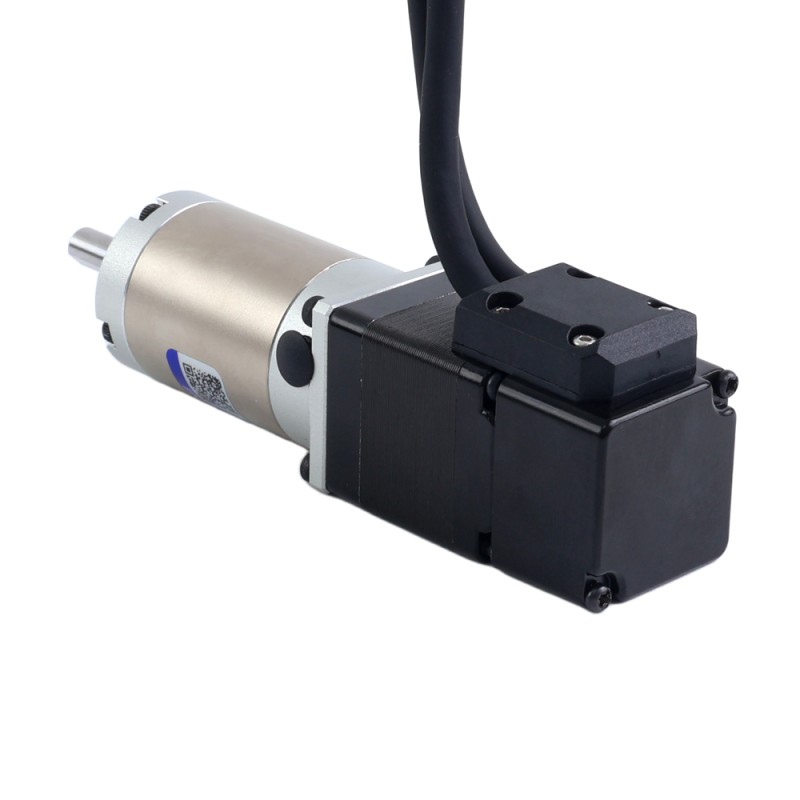

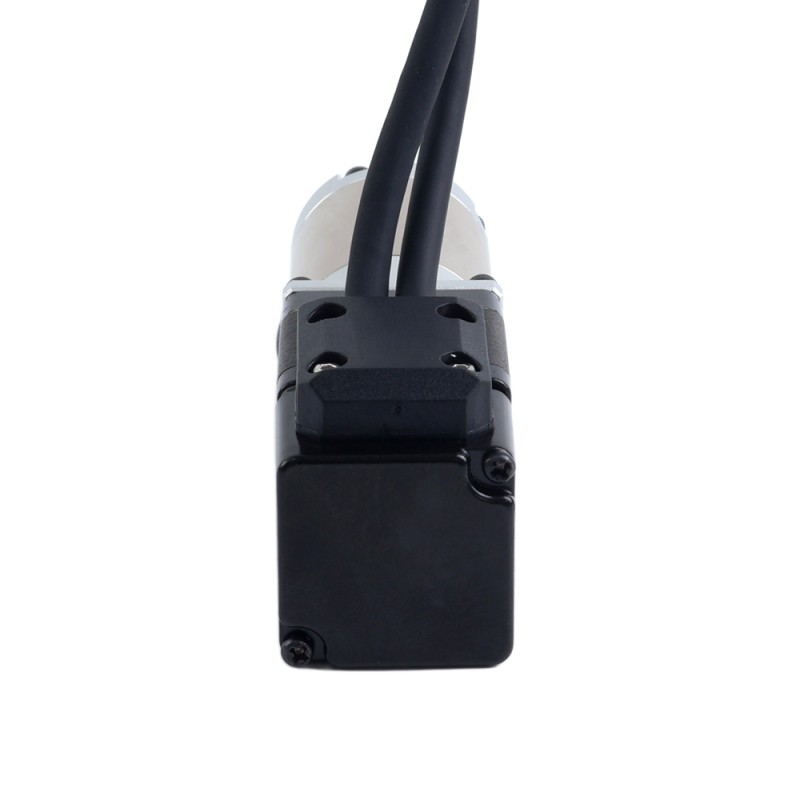

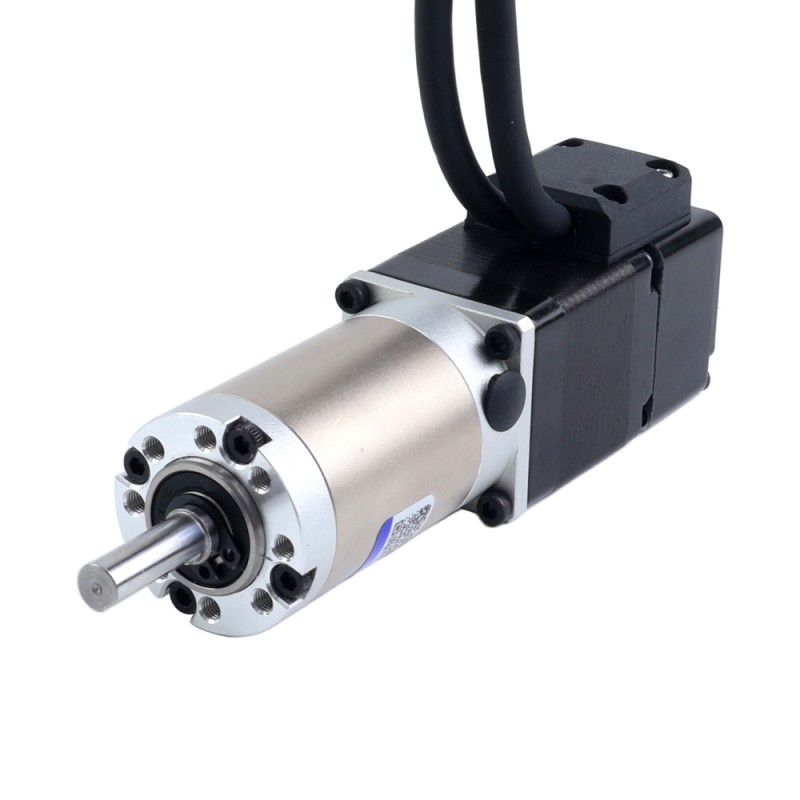

Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe

Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe - 11HS12-1004D-E1000-EGS100 | StepperOnline
Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe - 11HS12-1004D-E1000-EGS100 | StepperOnline
Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe - 11HS12-1004D-E1000-EGS100 | StepperOnline
Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe - 11HS12-1004D-E1000-EGS100 | StepperOnline
Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe - 11HS12-1004D-E1000-EGS100 | StepperOnline
Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe - 11HS12-1004D-E1000-EGS100 | StepperOnline
Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe - 11HS12-1004D-E1000-EGS100 | StepperOnline
Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe - 11HS12-1004D-E1000-EGS100 | StepperOnline
Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe - 11HS12-1004D-E1000-EGS100 | StepperOnline
Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe - 11HS12-1004D-E1000-EGS100 | StepperOnline
Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe - 11HS12-1004D-E1000-EGS100 | StepperOnline
Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe - 11HS12-1004D-E1000-EGS100 | StepperOnline
11HS12-1004D-E1000-EGS100
Schaftdurchmesser(mm)7
Rahmengröße(mm)Nema 11 (28 x 28)
Schaftlänge(mm)20
Phasenwiderstand(ohms)2.00
Frage

Downloads

11HS12-1004D-E1000-EGS100_Full_Datasheet.pdfPDF · 200.4KB
Gleiche Serie
ModellSchaftdurchmesser(mm)Rahmengröße(mm)Schaftlänge(mm)Phasenwiderstand(ohms)PreisLager
11HS12-0674D-PG100-E22-3006Nema 11 (28 x 28)185.6€56,83Auf Lager
11HS12-0674D-PG27-E22-3006Nema 11 (28 x 28)185.6€56,83Bestellbar
11HS12-0674D-PG5-E22-3006Nema 11 (28 x 28)185.6€56,83Auf Lager
11HS12-1004D-E1000-EGS107Nema 11 (28 x 28)202.00€85,62Auf Lager
11HS12-1004D-E1000-EGS1007Nema 11 (28 x 28)202.00€105,38Auf Lager
11HS12-1004D-E1000-EGS207Nema 11 (28 x 28)202.00€92,87Auf Lager
11HS12-1004D-E1000-EGS507Nema 11 (28 x 28)202.00€92,87Auf Lager
11HS12-1004D-E1000-PG1006Nema 11 (28 x 28)182€80,65Auf Lager
11HS12-1004D-E1000-PG276Nema 11 (28 x 28)182€79,32Auf Lager
11HS12-1004D-E1000-PG56Nema 11 (28 x 28)182€79,32Auf Lager
11HS20-0674D-EGS16-AR47Nema 11 (28 x 28)2012€97,05Auf Lager
11HS20-0674D-PG100-E22-3006Nema 11 (28 x 28)1812€59,50Auf Lager
11HS20-0674D-PG14-AR46Nema 11 (28 x 28)1812€51,04Bestellbar
11HS20-0674D-PG14-AR4-USED6Nema 11 (28 x 28)1812€25,53Auf Lager
11HS20-0674D-PG14-E22-3006Nema 11 (28 x 28)1812€56,83Auf Lager
11HS20-0674D-PG5-E22-3006Nema 11 (28 x 28)1812€58,97Auf Lager
11HS20-0674D-PG51-E22-3006Nema 11 (28 x 28)1812€57,72Auf Lager
11HS20-0674S-PG14-E3006Nema 11 (28 x 28)1812€56,54Bestellbar
11HS20-1004D-E1000-EGS107Nema 11 (28 x 28)203.50€88,92Auf Lager
11HS20-1004D-E1000-EGS1007Nema 11 (28 x 28)203.50€108,67Auf Lager
11HS20-1004D-E1000-EGS207Nema 11 (28 x 28)203.50€96,16Auf Lager
11HS20-1004D-E1000-EGS507Nema 11 (28 x 28)203.50€96,16Auf Lager
11HS20-1004D-E1000-PG146Nema 11 (28 x 28)183.5€82,81Auf Lager
11HS20-1004D-E1000-PG56Nema 11 (28 x 28)183.5€82,81Auf Lager
11HS20-1004D-E1000-PG516Nema 11 (28 x 28)183.5€84,14Auf Lager
Nema 11 Closed-Loop-Schrittmotor L=32mm mit Untersetzungsgetriebe 100:1 EG-Serie Planetengetriebe
Dieser Nema 11 Schrittmotor liefert ein Haltemoment von 0.06Nm(8.5oz.in) und ist mit einem hochpräzi... Weiterlesen
0 Bewertungen • + Bewertung
ab
€105,38
5 + €97,37
10 + €90,50
50 + €84,53
100 + €79,31

Klicken Sie auf das Land, um den aktuellen Lagerbestand anzuzeigen.

In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr
Versand innerhalb von 24 Stunden!
Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.
Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!
Kunden aus Österreich: Wählen Sie das deutsche Lager – schnellere Lieferung, einfacherer Kundendienst, keine Zollabfertigung. Das Lager in China steht allen Ländern offen.

Dieser Nema 11 Schrittmotor liefert ein Haltemoment von 0.06Nm(8.5oz.in) und ist mit einem hochpräzisen EG-Getriebe mit einem Übersetzungsverhältnis von 100:1 sowie einem 1000 PPR (4000 CPR) inkrementalen optischen Encoder ausgestattet. Er ist eine ausgezeichnete Wahl für Anwendungen, die Präzision, Zuverlässigkeit und ein hervorragendes Preis-Leistungs-Verhältnis erfordern.

Elektrische Spezifikation

  • Teilenummer: 11HS12-1004D-E1000-EGS100
  • Anzahl der Phasen: 2
  • Schrittwinkel: 1.8deg
  • Haltemoment ohne Getriebe: 0.06Nm(8.5oz.in)
  • Nennstrom/Phase: 1.0A
  • Phasenwiderstand: 2.00ohms ± 10%
  • Induktivität: 1.50mH ± 20%(1KHz)
  • Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

  • Rahmenmaß: 28 x 28mm
  • Gehäuselänge: 99mm
  • Wellendurchmesser: 7mm
  • Wellenlänge: 20mm
  • D-Wellenlänge: 15mm
  • Kabellänge: 300mm

Getriebespezifikation

  • Getriebetyp: Planetary
  • Übersetzungsverhältnis: 100:1
  • Wirkungsgrad: 90%
  • Spiel bei Leerlauf: <=25arcmin
  • Max. zulässiges Drehmoment: 6.0Nm(849.67oz.in)
  • Moment zulässiges Drehmoment: 12.0Nm(1699.34oz.in)
  • Maximale Axialbelastung: 100N
  • Maximale Radialbelastung: 300N

Verbindung

Pin
1
2
3
4
Motor
A+
A-
B+
B-
Farbe
Grün
Schwarz
Blau
Rot

Encoder
EA+
VCC
GND
EB+
EB-
EA-
EZ+
EZ-
Farbe
Weiß
Rot
Schwarz
Orange
Grau
Gelb
Grün
Blau
Produktart
Produktart Motor mit Encoder & Bremse & Getriebe
Elektrische Spezifikation
Art der Ausgangsschaltung Differential
Ausgabesignalkanäle 3
Encoder Auflösung 1000PPR
Encodertyp Optisch inkremental
Haltemoment ohne Getriebe(N.m) 0.06
Induktivität(mH) 1.50
Nennstrom(A) 1.0
Phasenwiderstand(ohms) 2.00
Schrittmotor mit Encoder/Getriebe
Physikalische Spezifikation
Abtriebswellentyp D
Getriebetyp Planetengetriebe der EG-Serie
IP-Bewertung 40
Körperlänge(mm) 99
Rahmengröße(mm) Nema 11 (28 x 28)
Schaftdurchmesser(mm) 7
Schaftlänge(mm) 20
Übersetzungsverhältnis(xx:1) 100
