LMD14S13BVB15-120
Haltemoment(Ncm)14
Nennstrom(A)1.5
Haltemoment(oz.in)19.83
Phasenwiderstand(ohms)0.95
Frage

Downloads

LMD14S13BVB15-120_Full_Datasheet.pdfPDF · 234.93KB
Gleiche Serie
ModellHaltemoment(Ncm)Nennstrom(A)Haltemoment(oz.in)Phasenwiderstand(ohms)PreisLager
LMD11S13B1M10-025517.082.5€211,55Bestellbar
LMD11S13B1M10-050517.082.5€211,55Bestellbar
LMD11S13B1M10-075517.082.5€211,55Bestellbar
LMD11S13B1M10-100517.082.5€211,55Bestellbar
LMD11S13B1M10-150517.082.5€221,16Bestellbar
LMD11S13B1M10-200517.082.5€221,16Bestellbar
LMD11S13BAM10-025517.082.5€201,93Bestellbar
LMD11S13BAM10-050517.082.5€201,93Auf Lager
LMD11S13BAM10-075517.082.5€201,93Bestellbar
LMD11S13BAM10-100517.082.5€201,93Auf Lager
LMD11S13BAM10-150517.082.5€211,55Bestellbar
LMD11S13BAM10-200517.082.1€211,55Bestellbar
LMD11S13BSM10-025517.082.1€201,93Bestellbar
LMD11S13BSM10-050517.082.5€201,93Auf Lager
LMD11S13BSM10-075517.082.5€201,93Bestellbar
LMD11S13BSM10-100517.082.5€201,93Auf Lager
LMD11S13BSM10-150517.082.1€211,55Bestellbar
LMD11S13BSM10-200517.082.1€211,55Bestellbar
LMD11S13BUM10-025517.082.5€211,55Bestellbar
LMD11S13BUM10-050517.082.1€211,55Bestellbar
LMD11S13BUM10-075517.082.5€211,55Bestellbar
LMD11S13BUM10-100517.082.5€211,55Bestellbar
LMD11S13BUM10-150517.082.5€221,16Bestellbar
LMD11S13BUM10-200517.082.5€221,16Bestellbar
LMD11S18B1M10-02510114.163.7€211,55Bestellbar
LMD11S18B1M10-05010114.163.7€211,55Bestellbar
LMD11S18B1M10-07510114.163.7€211,55Bestellbar
LMD11S18B1M10-10010114.163.7€211,55Bestellbar
LMD11S18B1M10-15010114.163.7€221,16Bestellbar
LMD11S18B1M10-20010114.163.7€221,16Bestellbar
Alle in der Kategorie ansehen
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 120mm 0.14Nm(19.83oz.in) Steigung 5mm(0.19685")
Dieser Linearantrieb der LMD-Serie mit Nema 14 Schrittmotor verfügt über einen Hub von 120mm, ein Ha... Weiterlesen
0 Bewertungen • + Bewertung
ab
€211,55
5 + €201,86
10 + €193,01
50 + €184,91
100 + €179,89

Klicken Sie auf das Land, um den aktuellen Lagerbestand anzuzeigen.

In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr

Dieser Linearantrieb der LMD-Serie mit Nema 14 Schrittmotor verfügt über einen Hub von 120mm, ein Haltemoment von 0.14Nm(19.83oz.in) und eine Steigung von 5mm(0.19685") und ist mit einem Sensor ausgestattet.

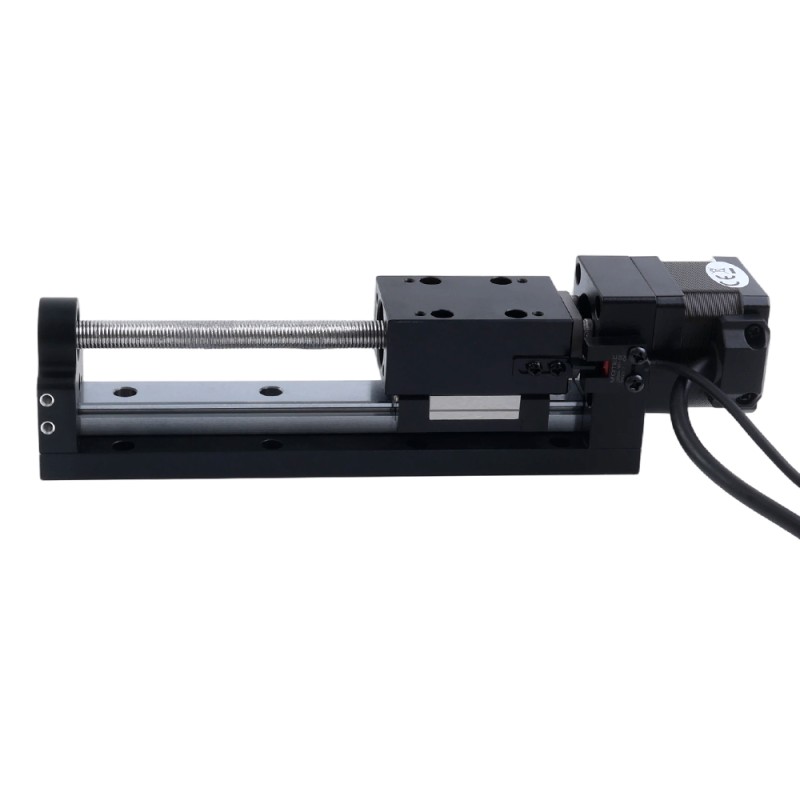

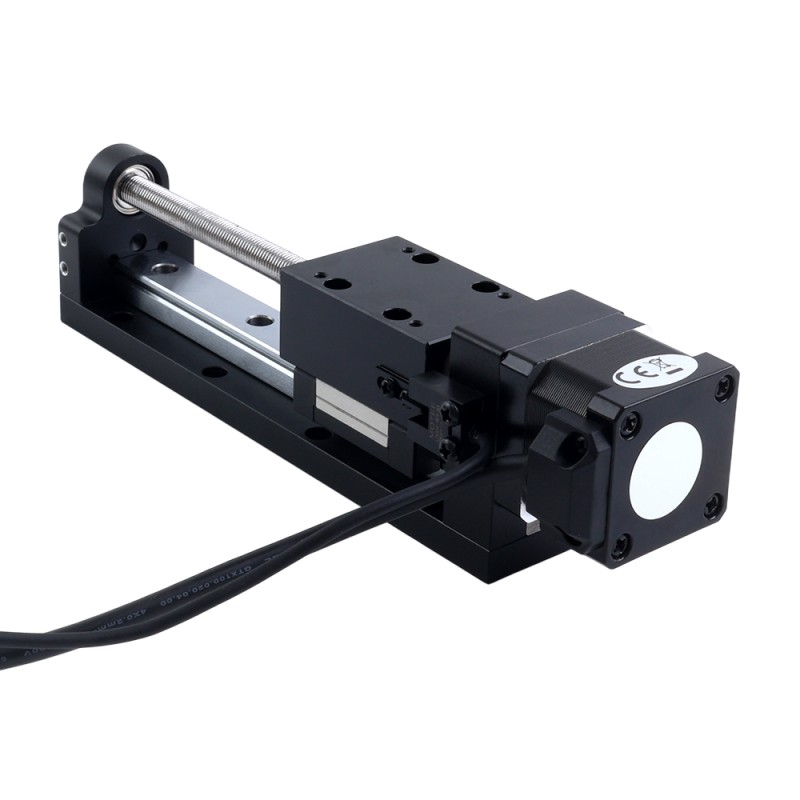

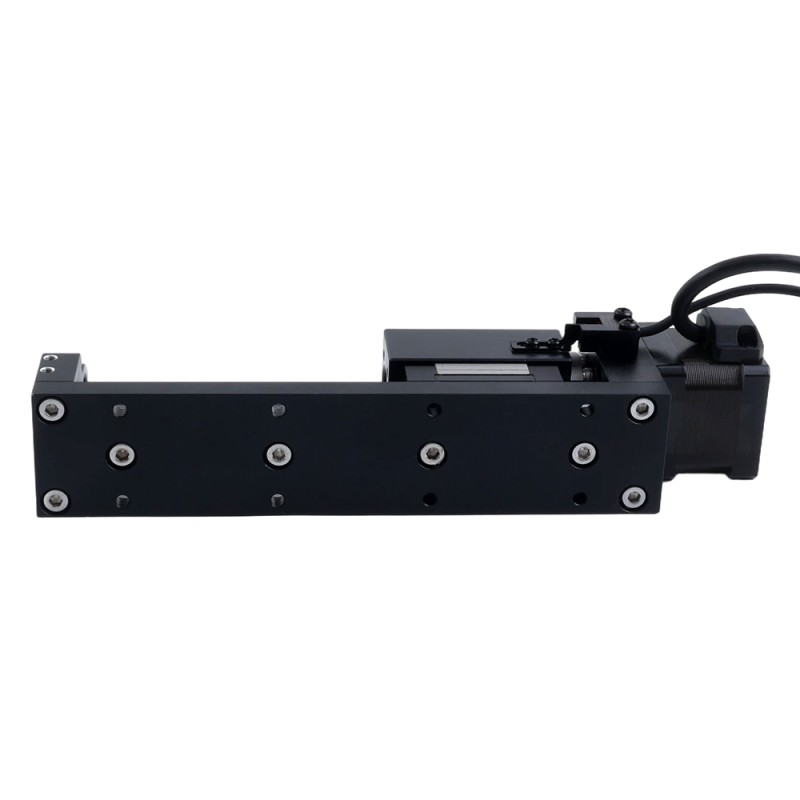

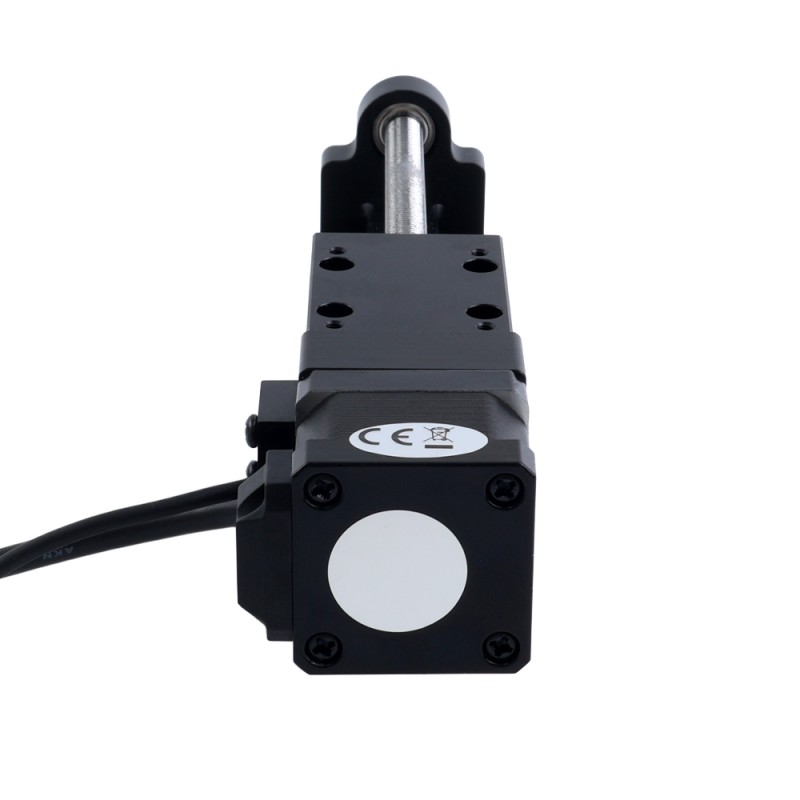

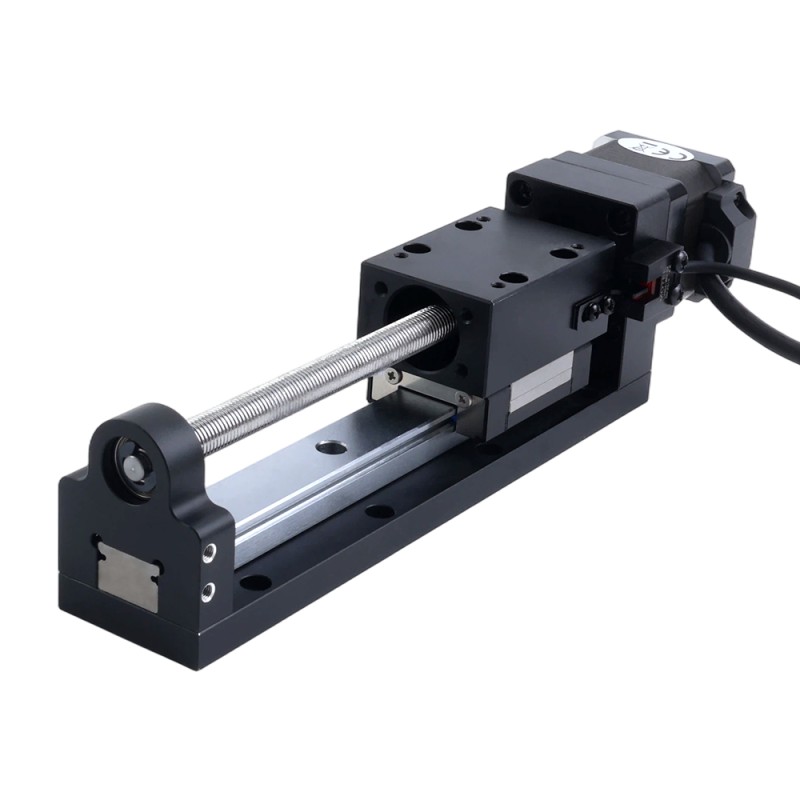

Dieser Aktuatortyp besteht aus einem hochintegrierten Kugelgewindetrieb-Linearschrittmotor und einer Führungsschiene mit Schlitten. Er bietet die Vorteile einer einfachen Struktur und eines geringen Bauraums. Da keine Kupplung vorhanden ist, ist seine Genauigkeit höher als bei Linearantrieben mit herkömmlichen Kupplungsstrukturen. Darüber hinaus ist der Aktuator mit einem fotoelektrischen Sensor zur Erkennung der Nullposition ausgestattet. Dieser Aktuator wird широко in der Medizintechnik, Messtechnik, beim Laserschweißen, Laserschneiden, in kleinen CNC-Werkzeugmaschinen, Gravur- und Fräsmaschinen eingesetzt.

Elektrische Spezifikation

  • MPN: LMD14S13BVB15-120
  • Screw Type: Kugelumlaufspindel
  • Step Angle: 1.8deg
  • Haltemoment: 0.14Nm(19.83oz.in)
  • Maximaler Schub: 195.0N
  • Nennlastkapazität: 175.0N
  • Nennstrom/Phase: 1.5A
  • Phasenwiderstand: 0.95ohms ± 10%
  • Induktivität: 1.4mH ± 20%(1KHz)
  • Sensortyp: NPN

Physikalische Spezifikation

  • Motorgröße: 35 x 35 x 34mm
  • Gewindeschraubenlänge: 179mm
  • Leitspindel Durchmesser: 8mm
  • Max. Strichlänge: 120mm(4.7244")
  • Max. Geschwindigkeit: 125mm/s
  • Positionsgenauigkeit: ± 0,02mm
  • Steigung/Schritt: 0.025mm(0.00098425")
  • Steigung/Umdrehung: 5mm(0.19685")
  • Anzahl der Leads: 4
  • Kabellänge：500mm
  • Gewicht: 0.93kg

Motoranschluss

Pin-Nr.
1
2
3
4
Bipolar
A+
A-
B+
B-
Drähte
Rot
Rot/Weiß
Grün
Grün/Weiß

Photoelectric Switch Sequence

Pin-Nr.
1
2
3
4
Bipolar
+5~24V
GND
Signalleitung
N/A
Drähte
Braun
Blau
Schwarz
Weiß
Elektrische Spezifikation
Haltemoment(Ncm) 14
Haltemoment(oz.in) 19.83
Induktivität(mH) 1.4
Nennlastfähigkeit(N) 175
Nennstrom(A) 1.5
Phasenwiderstand(ohms) 0.95
Schrittwinkel(deg.) 1.8
Physikalische Spezifikation
Durchmesser der Leitspindel(mm) 8
Gewindeschraubenlänge(mm) 179
Leitspindelhub/Schrittlänge(mm) 0.025
Rahmengröße(mm) Nema 14 (35 x 35)
Spindelsteigung(mm) 5
Strichlänge(mm/ft) 120/0.39
Typ des Linearmotors Kugelumlaufspindel
