Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496")

Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496) - LMD14S13BMB15-080 | StepperOnline
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496) - LMD14S13BMB15-080 | StepperOnline
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496) - LMD14S13BMB15-080 | StepperOnline
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496) - LMD14S13BMB15-080 | StepperOnline
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496) - LMD14S13BMB15-080 | StepperOnline
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496) - LMD14S13BMB15-080 | StepperOnline
Vorbestellen
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496) - LMD14S13BMB15-080 | StepperOnline
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496) - LMD14S13BMB15-080 | StepperOnline
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496) - LMD14S13BMB15-080 | StepperOnline
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496) - LMD14S13BMB15-080 | StepperOnline
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496) - LMD14S13BMB15-080 | StepperOnline
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496) - LMD14S13BMB15-080 | StepperOnline
LMD14S13BMB15-080
Haltemoment(Ncm)14
Nennstrom(A)1.5
Haltemoment(oz.in)19.83
Phasenwiderstand(ohms)0.95
Frage

Downloads

LMD14S13BMB15-080_Full_Datasheet.pdfPDF · 234.89KB
Gleiche Serie
ModellHaltemoment(Ncm)Nennstrom(A)Haltemoment(oz.in)Phasenwiderstand(ohms)PreisLager
LMD11S13B1M10-025517.082.5€211,55Bestellbar
LMD11S13B1M10-050517.082.5€211,55Bestellbar
LMD11S13B1M10-075517.082.5€211,55Bestellbar
LMD11S13B1M10-100517.082.5€211,55Bestellbar
LMD11S13B1M10-150517.082.5€221,16Bestellbar
LMD11S13B1M10-200517.082.5€221,16Bestellbar
LMD11S13BAM10-025517.082.5€201,93Bestellbar
LMD11S13BAM10-050517.082.5€201,93Auf Lager
LMD11S13BAM10-075517.082.5€201,93Bestellbar
LMD11S13BAM10-100517.082.5€201,93Auf Lager
LMD11S13BAM10-150517.082.5€211,55Bestellbar
LMD11S13BAM10-200517.082.1€211,55Bestellbar
LMD11S13BSM10-025517.082.1€201,93Bestellbar
LMD11S13BSM10-050517.082.5€201,93Auf Lager
LMD11S13BSM10-075517.082.5€201,93Bestellbar
LMD11S13BSM10-100517.082.5€201,93Auf Lager
LMD11S13BSM10-150517.082.1€211,55Bestellbar
LMD11S13BSM10-200517.082.1€211,55Bestellbar
LMD11S13BUM10-025517.082.5€211,55Bestellbar
LMD11S13BUM10-050517.082.1€211,55Bestellbar
LMD11S13BUM10-075517.082.5€211,55Bestellbar
LMD11S13BUM10-100517.082.5€211,55Bestellbar
LMD11S13BUM10-150517.082.5€221,16Bestellbar
LMD11S13BUM10-200517.082.5€221,16Bestellbar
LMD11S18B1M10-02510114.163.7€211,55Bestellbar
LMD11S18B1M10-05010114.163.7€211,55Bestellbar
LMD11S18B1M10-07510114.163.7€211,55Bestellbar
LMD11S18B1M10-10010114.163.7€211,55Bestellbar
LMD11S18B1M10-15010114.163.7€221,16Bestellbar
LMD11S18B1M10-20010114.163.7€221,16Bestellbar
Alle in der Kategorie ansehen
Nema 14 Schrittmotor-Kugelumlaufspindel-Linearakkuator 1.5A Hub 80mm 0.14Nm(19.83oz.in) Steigung 8mm(0.31496")
Dieser Linearantrieb der LMD-Serie mit Nema 14 Schrittmotor verfügt über einen Hub von 80mm, ein Hal... Weiterlesen
0 Bewertungen • + Bewertung
ab
€211,55
5 + €201,86
10 + €193,01
50 + €184,91
100 + €179,89

Klicken Sie auf das Land, um den aktuellen Lagerbestand anzuzeigen.

In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr

Dieser Linearantrieb der LMD-Serie mit Nema 14 Schrittmotor verfügt über einen Hub von 80mm, ein Haltemoment von 0.14Nm(19.83oz.in) und eine Steigung von 8mm(0.31496") und ist mit einem Sensor ausgestattet.
Dieser Aktuatortyp besteht aus einem hochintegrierten Kugelgewindetrieb-Linearschrittmotor und einer Führungsschiene mit Schlitten. Er bietet die Vorteile einer einfachen Struktur und eines geringen Bauraums. Da keine Kupplung vorhanden ist, ist seine Genauigkeit höher als bei Linearantrieben mit herkömmlichen Kupplungsstrukturen. Darüber hinaus ist der Aktuator mit einem fotoelektrischen Sensor zur Erkennung der Nullposition ausgestattet. Dieser Aktuator wird широко in der Medizintechnik, Messtechnik, beim Laserschweißen, Laserschneiden, in kleinen CNC-Werkzeugmaschinen, Gravur- und Fräsmaschinen eingesetzt.

Elektrische Spezifikation

  • MPN: LMD14S13BMB15-080
  • Screw Type: Kugelumlaufspindel
  • Step Angle: 1.8deg
  • Haltemoment: 0.14Nm(19.83oz.in)
  • Maximaler Schub: 135.0N
  • Nennlastkapazität: 115.0N
  • Nennstrom/Phase: 1.5A
  • Phasenwiderstand: 0.95ohms ± 10%
  • Induktivität: 1.4mH ± 20%(1KHz)
  • Sensortyp: NPN

Physikalische Spezifikation

  • Motorgröße: 35 x 35 x 34mm
  • Gewindeschraubenlänge: 139mm
  • Leitspindel Durchmesser: 8mm
  • Max. Strichlänge: 80mm(3.1496")
  • Max. Geschwindigkeit: 160mm/s
  • Positionsgenauigkeit: ± 0,02mm
  • Steigung/Schritt: 0.04mm(0.0015748")
  • Steigung/Umdrehung: 8mm(0.31496")
  • Anzahl der Leads: 4
  • Kabellänge：500mm
  • Gewicht: 0.81kg

Motoranschluss

Pin-Nr.
1
2
3
4
Bipolar
A+
A-
B+
B-
Drähte
Rot
Rot/Weiß
Grün
Grün/Weiß

Photoelectric Switch Sequence

Pin-Nr.
1
2
3
4
Bipolar
+5~24V
GND
Signalleitung
N/A
Drähte
Braun
Blau
Schwarz
Weiß
Elektrische Spezifikation
Haltemoment(Ncm) 14
Haltemoment(oz.in) 19.83
Induktivität(mH) 1.4
Nennlastfähigkeit(N) 115
Nennstrom(A) 1.5
Phasenwiderstand(ohms) 0.95
Schrittwinkel(deg.) 1.8
Physikalische Spezifikation
Durchmesser der Leitspindel(mm) 8
Gewindeschraubenlänge(mm) 139
Leitspindelhub/Schrittlänge(mm) 0.04
Rahmengröße(mm) Nema 14 (35 x 35)
Spindelsteigung(mm) 8
Strichlänge(mm/ft) 80/0.26
Typ des Linearmotors Kugelumlaufspindel

+ Bewertung

Wird nicht veröffentlicht. Wir verwenden sie nur für Rückfragen zu Ihrer Bewertung.
Hinweis: HTML ist nicht verfügbar!
Bewertung
Weniger Gut Gut
Quickview

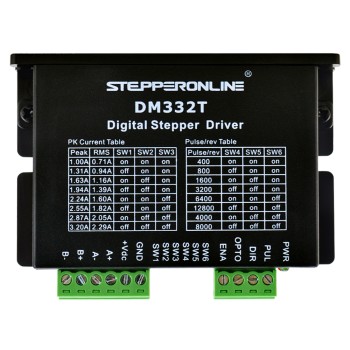

Digitaler Schrittmotortreiber 1.0-3.2A 10-30VDC für Nema 17, 23 Schrittmotore
🔥 Bestseller
Digitaler Schrittmotortreiber 1.0-3.2A 10-30VDC für Nema 17, 23 Schrittmotore
Dies ist ein digitales Schrittmotortreiber, das mit der fortschrittlichen Stepper-Steuerungstechnologie implementiert wurde. Es ist einfach zu bediene..
ab
€14,61
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

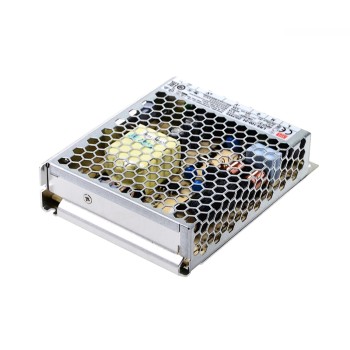

LRS-100-24 MEANWELL 100W 24VDC 4,5A 115/230VAC Geschlossenes Schaltnetzteil
LRS-100-24 MEANWELL 100W 24VDC 4,5A 115/230VAC Geschlossenes Schaltnetzteil
Dies ist ein 100W 24VDC 4.5A netzteil. Die MEANWELL LRS-100 Serie ist ein geschlossenes 100W-Netzteil mit einem Ausgang und einem 30mm flachen Design...
ab
€8,75
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

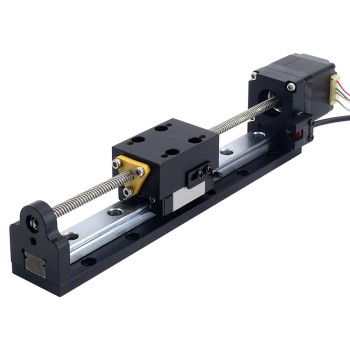

Nema 11 Schrittmotor-Linearantrieb mit Leitspindel 1,0A Hub 100mm 0,05Nm(7,08oz.in) Steigung 5,08mm(0,2") mit Sensor
Nema 11 Schrittmotor-Linearantrieb mit Leitspindel 1,0A Hub 100mm 0,05Nm(7,08oz.in) Steigung 5,08mm(0,2") mit Sensor
Dies ist eine LMD-Serie Nema 11 schrittmotor-Linearaktuatorenen mit hub 100mm 0,05Nm(7,08oz.in) Steigung 5,08mm(0,2") und sensor. Dieser Aktuatortyp b..
ab
€150,97
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

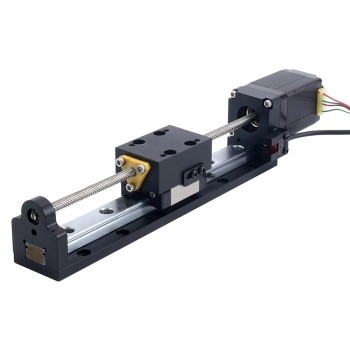

Nema 11 Schrittmotor-Linearantrieb mit Leitspindel 1,0A Hub 100mm 0.1Nm(14.16oz.in) Steigung 10,16mm(0,4") mit Sensor
