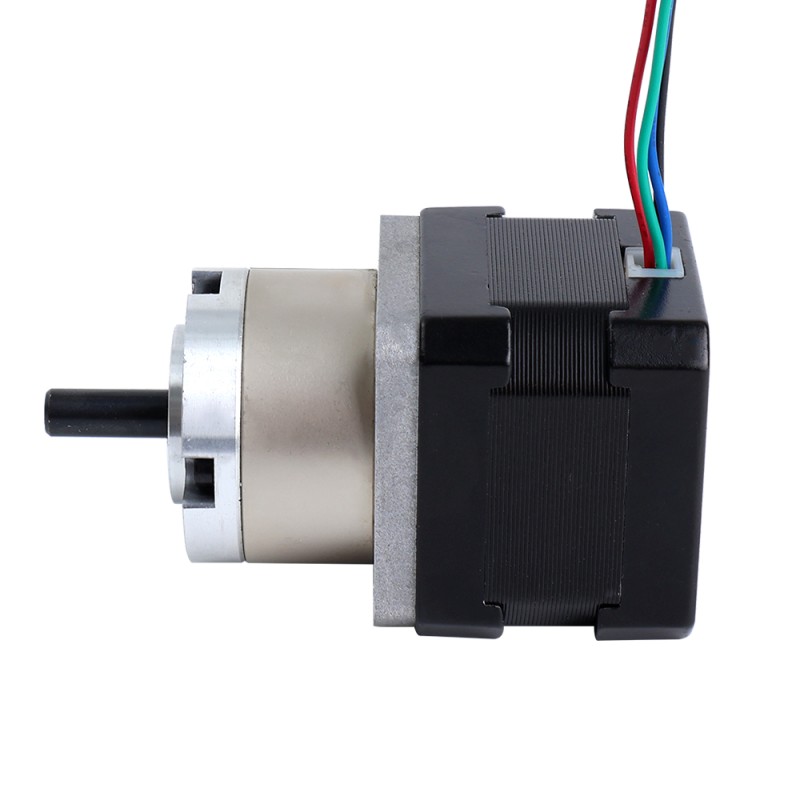

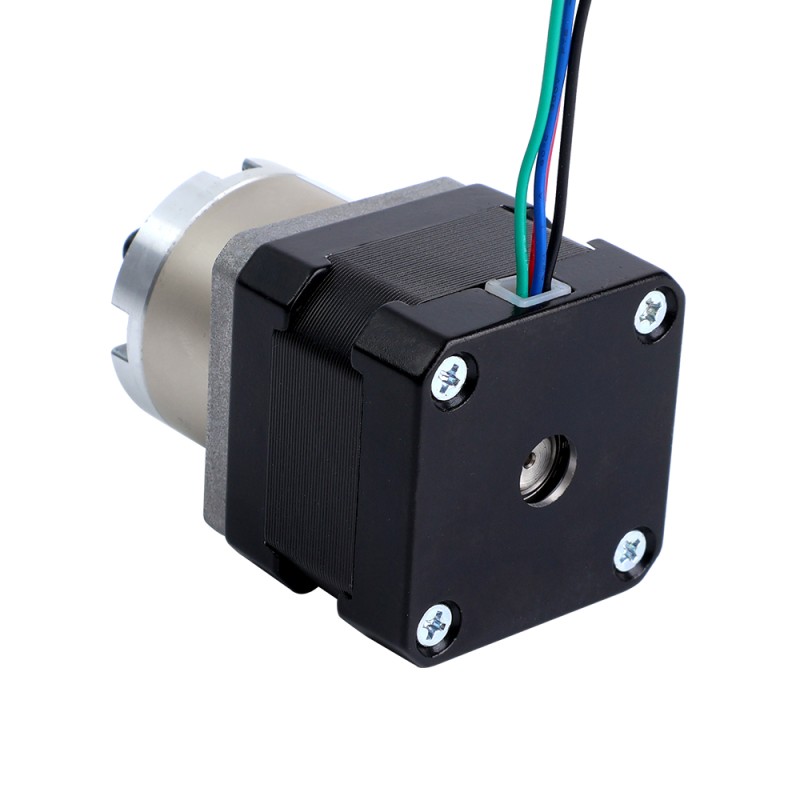

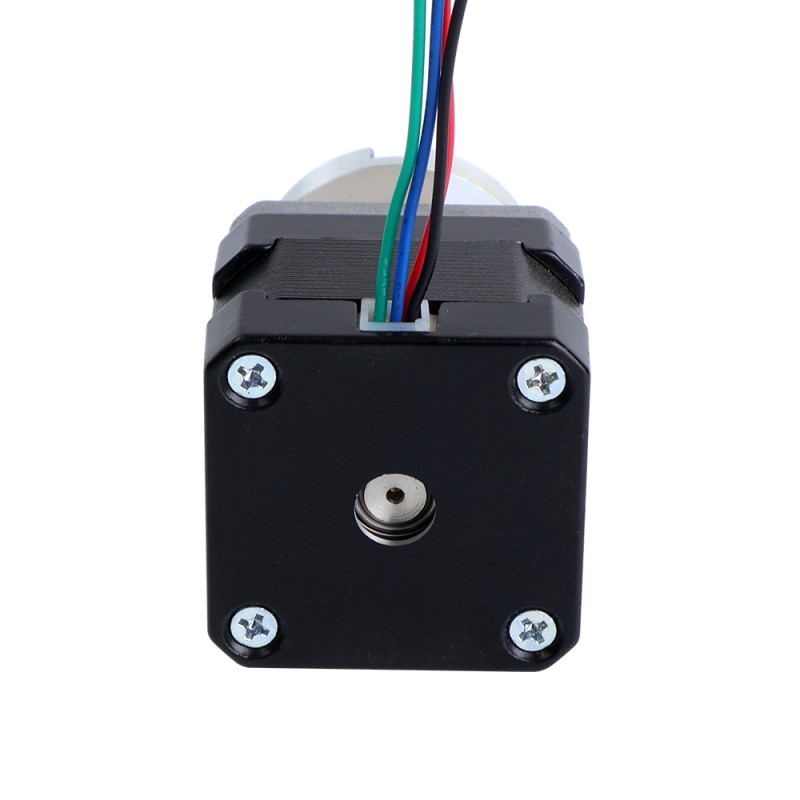

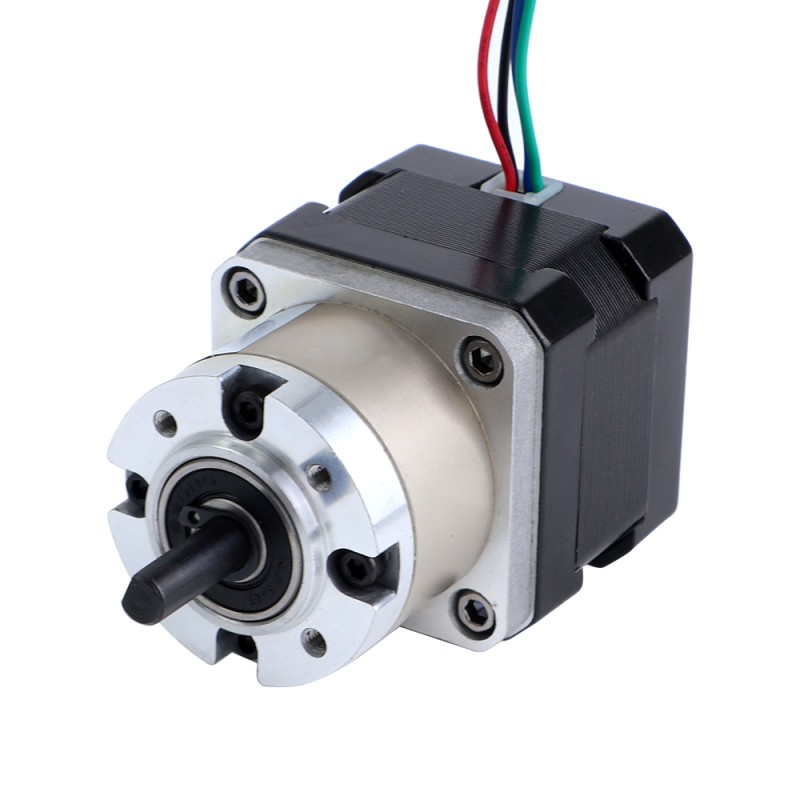

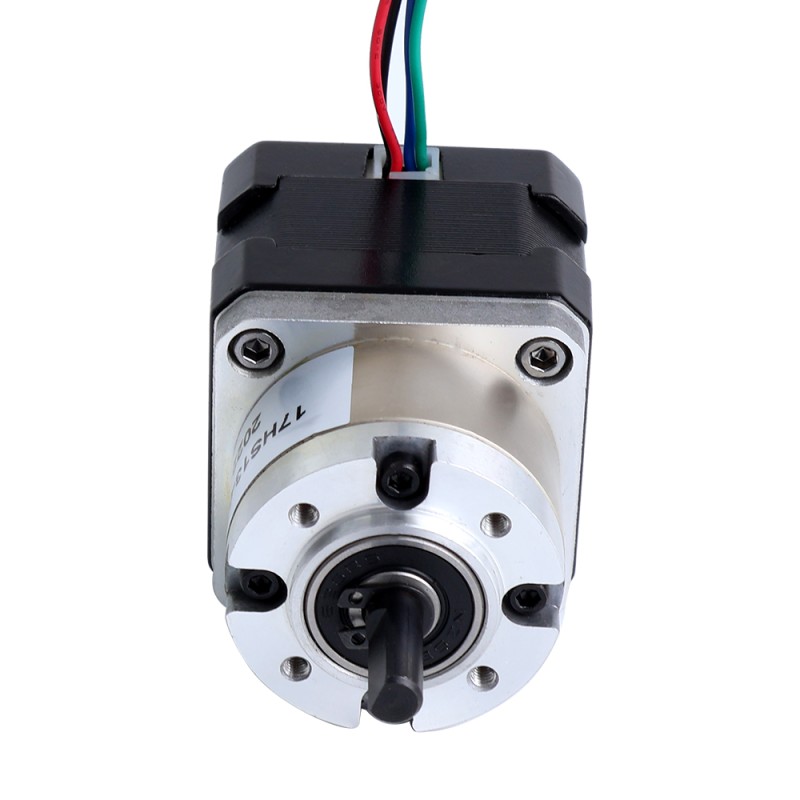

Nema 17 Motor Bipolar L=34mm Übersetzungsverhältnis 5: 1 Planetengetriebe 300mm Kabel und Stecker

Dieser Nema 17-Schrittmotor mit 33 mm Körperlänge und 0,4 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 5,18:1 und einen Stecker. Es ist eine gute Lösung für Anwendungen mit begrenztem Platz, die jedoch eine niedrige Drehzahl und/oder ein hohes Drehmoment erfordern.

Elektrische Spezifikation

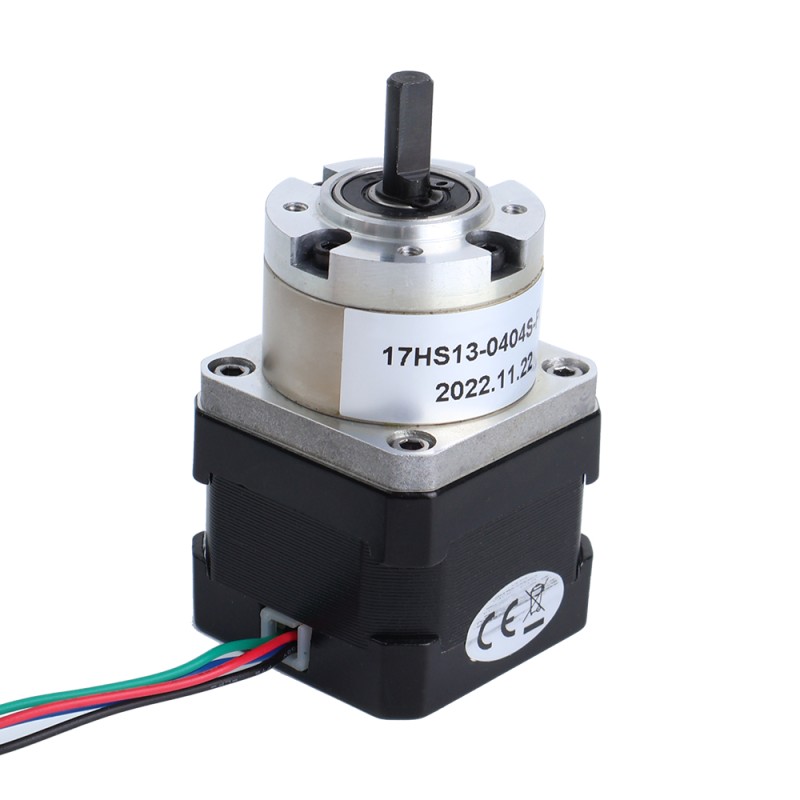

• Teilenummer des Herstellers: 17HS13-0404S-PG5-C4
• Motortyp: Bipolarer Schrittmotor
• Schrittwinkel: 0,35 Grad
• Haltemoment ohne Getriebe: 25 Ncm (31,2 oz.in)
• Nennstrom/Phase: 0,4 A
• Phasenwiderstand: 27 Ohm
• Induktivität: 28,5 mH ± 20 % (1 kHz)

Getriebespezifikationen

• Getriebeart: Planetengetriebe
• Übersetzungsverhältnis: 5,18:1
• Effizienz: 90 %
• Spiel im Leerlauf: <=1 Grad
• Max. zulässiges Drehmoment: 2 Nm (283 oz.in)
• Moment Zulässiges Drehmoment: 4 Nm (566 oz.in)
• Maximale Axiallast der Welle: 50 N
• Maximale Radiallast der Welle: 100 N

Physische Spezifikationen

• Rahmengröße: 42 x 42 mm
• Motorlänge: 34 mm
• Getriebelänge: 27,3 mm
• Wellendurchmesser: Φ6mm
• Schaftlänge: 18 mm
• D-Schnittlänge: 12 mm
• Anzahl der Leads: 4
• Leitungslänge: 300 mm

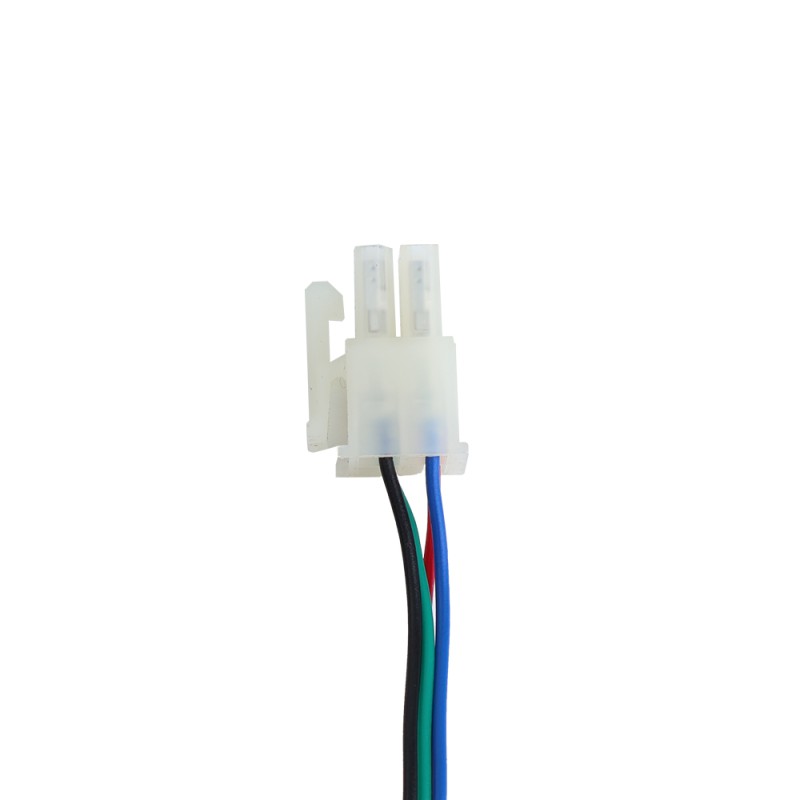

Verbindung
