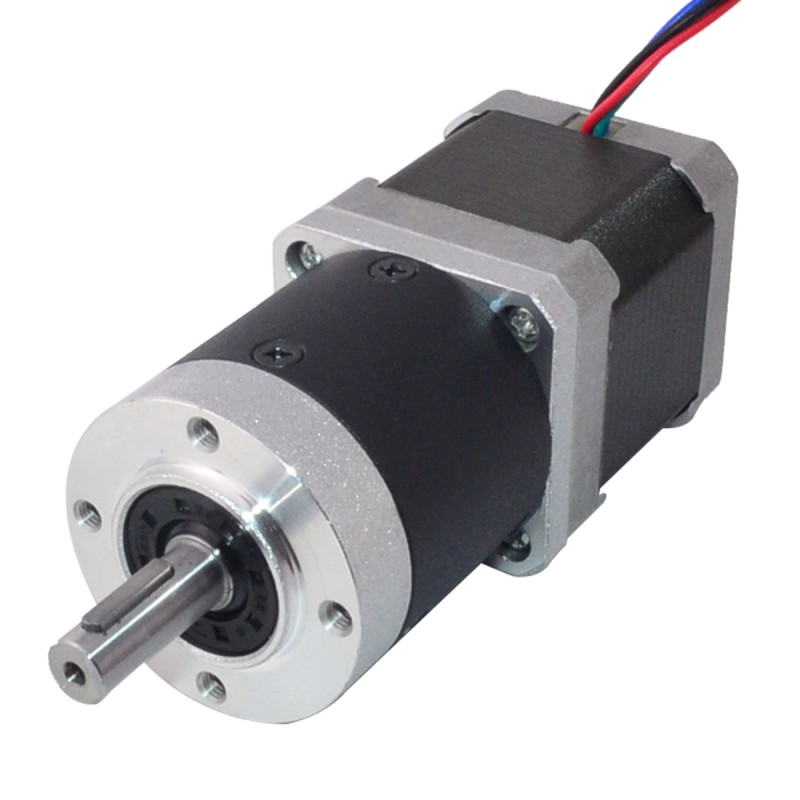

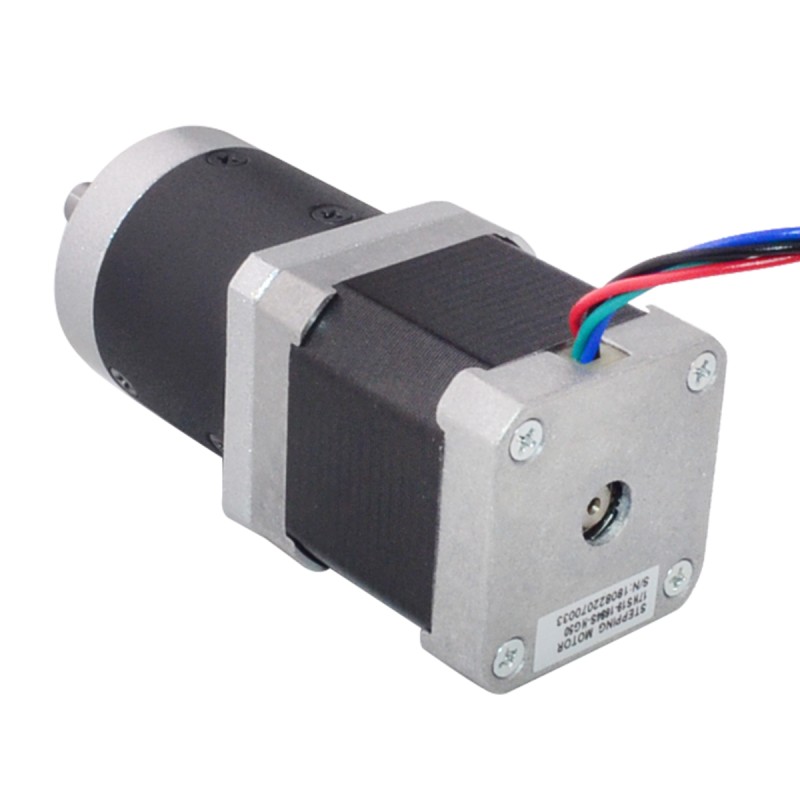

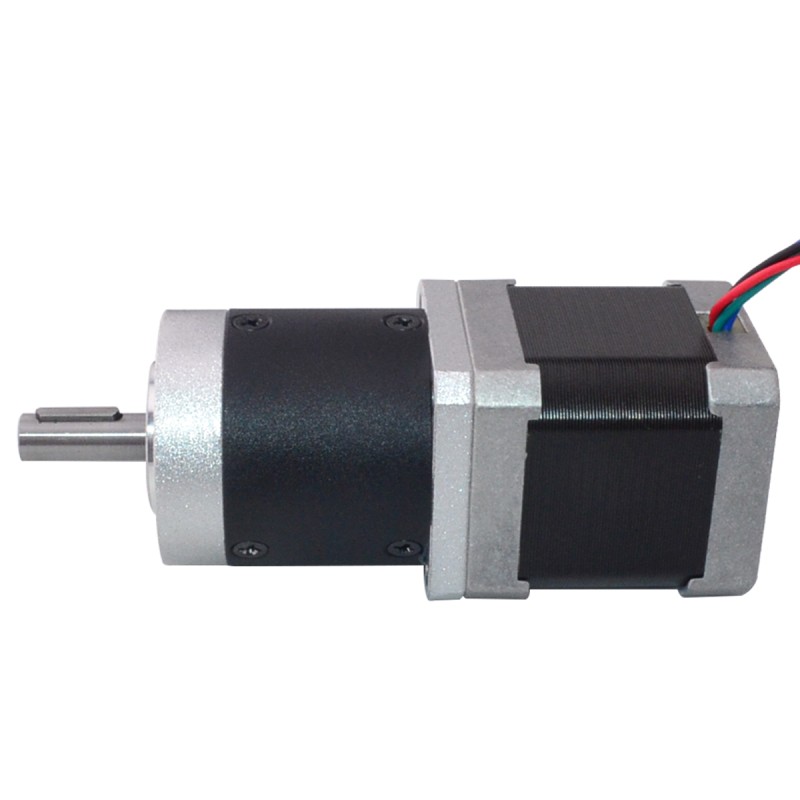

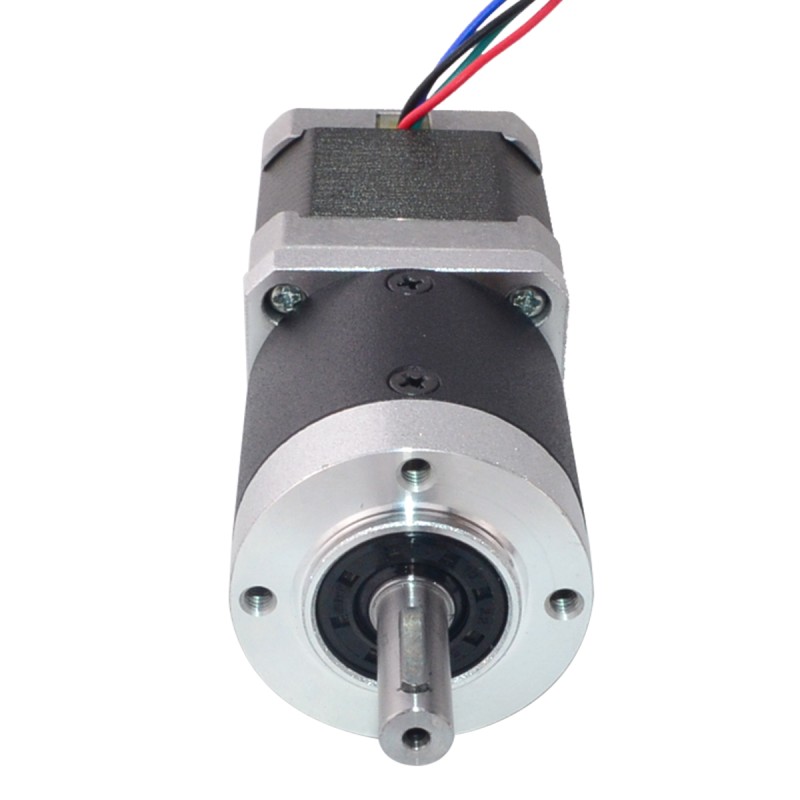

Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe

Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
17HS19-1684S-HG50 Abgekündigt
Übersetzungsverhältnis(xx:1)50
GetriebetypPräzisionsplaneten

Dieses Produkt wurde abgekündigt und ist nicht mehr erhältlich. Bitte kontaktieren Sie uns, um einen Ersatz zu finden.

Frage

Downloads

17HS19-1684S-HG50_Full_Datasheet.pdfPDF · 129.73KB17HS19-1684S-HG50.STEPSTEP · 1.61MBZum Herunterladen anmelden17HS19-1684S-HG50_Torque_Curve.pdfPDF · 115.38KB
Gleiche Serie
ModellÜbersetzungsverhältnis(xx:1)GetriebetypPreisLager
17HS08-1004D-E1000 Abgekündigt—————
17HS13-0404D-E1000 Abgekündigt—————
17HS13-0404D-PG14-E1000 Abgekündigt—14:01———
17HS13-0404D-PG27-E1000 Abgekündigt—[3]:01:00———
17HS13-0404D-PG5-E1000 Abgekündigt—5Planetengetriebe der PG-Serie——
17HS13-0404S-PG5-C4 Abgekündigt—5.18Wirtschaft Planetarisch——
17HS15-0404S-HG10 Abgekündigt—10Präzisionsplaneten——
17HS15-1504S Abgekündigt—————
17HS15-1504S-X Abgekündigt—————
17HS15-1684D-HG50-AR3 Abgekündigt—50Präzisionsplaneten——
17HS15-1684S-HG100 Abgekündigt—100Präzisionsplaneten——
17HS15-1684S-HG50 Abgekündigt—50Präzisionsplaneten——
17HS16-2004D-E1000 Abgekündigt—————
17HS16-2004S-C5 Abgekündigt—————
17HS19-1684D-PG100-E1000 Abgekündigt—[4]:01:00———
17HS19-1684D-PG14-E1000 Abgekündigt—14Planetengetriebe der PG-Serie——
17HS19-1684D-PG27-E1000 Abgekündigt—14Planetengetriebe der PG-Serie——
17HS19-1684D-PG5-E1000 Abgekündigt—5Planetengetriebe der PG-Serie——
17HS19-1684D-PG51-E1000 Abgekündigt—[3]:01:00———
17HS19-1684S-HG10 Abgekündigt—10Präzisionsplaneten——
17HS19-1684S-HG50 Abgekündigt—50Präzisionsplaneten——
17HS19-2004D-E1000 Abgekündigt—————
17HS24-2104D-E1000 Abgekündigt—————
17HS24-2104D-PG5-E1000 Abgekündigt—5Planetengetriebe der PG-Serie——
17HS24-2104D-PG51-E1000 Abgekündigt—[3]:01:00———

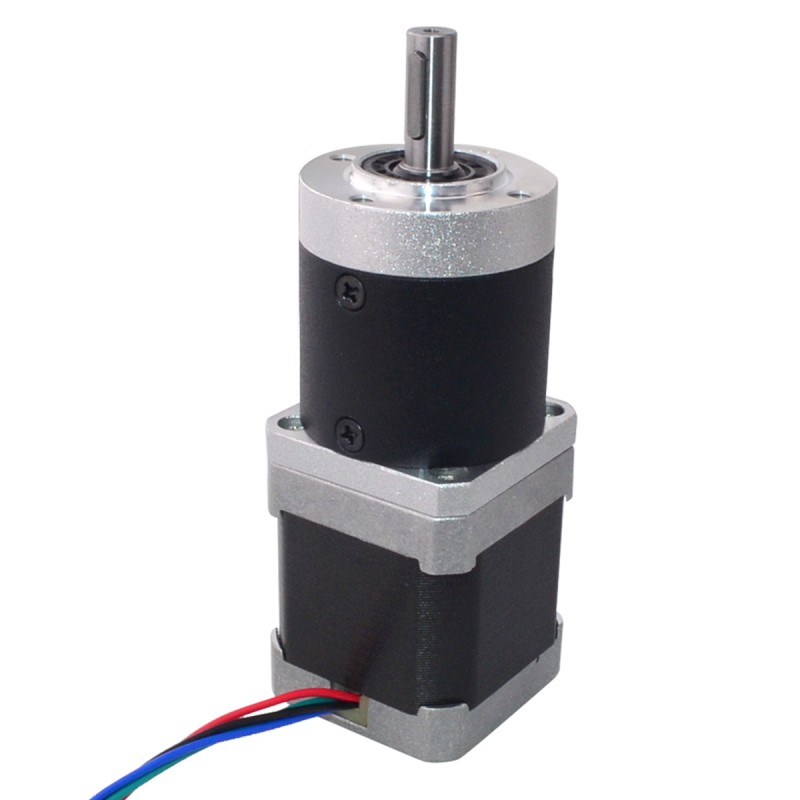

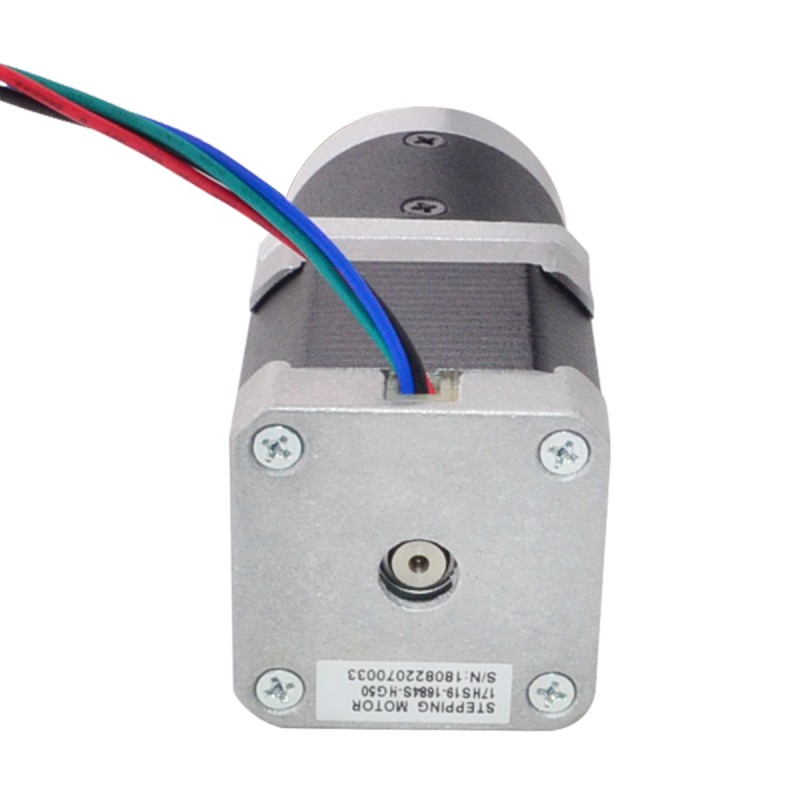

Nema 17 Schrittmotore L=48mm Getriebeübersetzung 50:1 Hohe Präzision Planetengetriebe
Dieser Nema 17 Schrittmotor mit 48mm Gehäuselänge und 1.68A Nennstrom ist mit einem 48.3mm Planete... Weiterlesen
0 Bewertungen • + Bewertung
Auf die Wunschliste Dieses Produkt vergleichen
Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr
Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!
Kunden aus Österreich: Wählen Sie das deutsche Lager – schnellere Lieferung, einfacherer Kundendienst, keine Zollabfertigung. Das Lager in China steht allen Ländern offen.

Dieser Nema 17 Schrittmotor mit 48mm Gehäuselänge und 1.68A Nennstrom ist mit einem 48.3mm Planetengetriebe von 50: 1 Getriebe übersetzung integriert. Es ist eine gute Lösung für Anwendungen, die mit geringem Platzbedarf, aber geringer Geschwindigkeit und / oder hohem Drehmoment benötigen.


Elektrische Spezifikation

  • Hersteller-Teilenummer: 17HS19-1684S-HG50
  • Motorentyp: Bipolar Stepper
  • Schrittwinkel: 1.8 deg
  • Haltemoment ohne Getriebe: 44Ncm(62.32oz.in)
  • Strom/Phase: 1.68A
  • Stromspannung: 2.80V
  • Widerstand/Phase: 1.65ohms
  • Induktivität: 2.8mH ± 20%(1KHz)

Getriebe spezifikationen

  • Getriebetyp:Planetary
  • Getriebe übersetzung:50:1
  • Getriebeeffizienz:75%
  • Umkehrspiel bei keiner Last:<=1.6 deg
  • Max.Zulässiges:10N.m(1416.4oz.in)
  • Moment zulässiges Drehmoment:15N.m(2124oz.in)
  • Max.Radiale Last:100N
  • Umgebungs temperatur:-10-50℃
  • Isolationsklasse:B
  • Lärm:<=50dB
  • Leben serwartung:6000h

Physische Spezifikationen

  • RahmenGröße: 42 x 42mm
  • Motor Länge: 48mm
  • Getriebe länge:48.3mm
  • Schaftdurchmesser: Φ8mm
  • Schaftlänge: 23.5mm
  • Keilnute länge:14mm
  • Anzahl Leiter: 4
  • Leitungslänge: 320mm
  • Gewicht: 350g

Verbindung

A+
A-
B+
B-
Black
Green
Red
Blue

Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment ohne Getriebe(N.m) 0.44
Induktivität(mH) 2.8
Phasenwiderstand(ohms) 1.65
Strom (A) 1.68
Kupplungsspezifikation
Körperlänge(mm) 96.3
Physikalische Spezifikation
Abtriebswellentyp Passfedernut
Anzahl der Kabel 4
Einzelwelle/Doppelwelle Einzelne Welle
Getriebematerial Legierter Stahl
Getriebetyp Präzisionsplaneten
Gewicht(g) 350
IP-Bewertung 40
Leitungslänge(mm) 320
Rahmengröße(mm) Nema 17 (42 x 42)
Schaftdurchmesser(mm) 8
Schaftlänge(mm) 23.5
Spiel <=1.6 deg
Übersetzungsverhältnis(xx:1) 50

+ Bewertung

Wird nicht veröffentlicht. Wir verwenden sie nur für Rückfragen zu Ihrer Bewertung.
Hinweis: HTML ist nicht verfügbar!
Bewertung
Weniger Gut Gut
Quickview

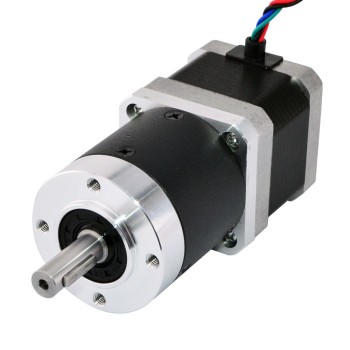

Nema 17 Schrittmotor L=39mm Übersetzungsverhältnis 100:1 Hochpräzises Planetengetriebe
Nema 17 Schrittmotor L=39mm Übersetzungsverhältnis 100:1 Hochpräzises Planetengetriebe
Dieser Nema 17 Schrittmotor mit 39mm Gehäuselänge und 1.68A Nennstrom, integriert mit einem 48.3mm Planetengetriebe von 100: 1 Getriebe übersetzung. E..
ab
€56,19
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
Digitaler Schrittmotortreiber 1.0-4.5A 18-50VDC für Nema 17, 23, 24 Schrittmotor
🔥 Bestseller
Digitaler Schrittmotortreiber 1.0-4.5A 18-50VDC für Nema 17, 23, 24 Schrittmotor
Der DM542T ist ein volldigitaler Schrittmotortreiber, der mit einem fortschrittlichen DSP-Regelalgorithmus entwickelt wurde, der auf der neuesten Moti..
ab
€17,88
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

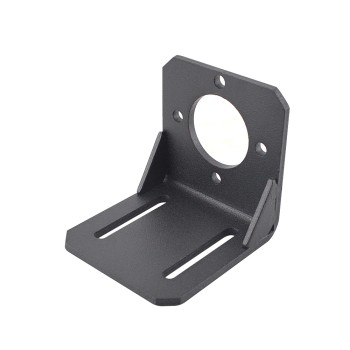

Nema 17-Halterung für hochpräzise Planetengetriebemotor aus legiertem Stahl
Nema 17-Halterung für hochpräzise Planetengetriebemotor aus legiertem Stahl
Hersteller P/N: ST-M8 Die neu entwickelte NEMA 17-Hochpräzisions-Planetengetriebehalterung aus 42-mm-Planetengetriebemotor ist die stärkste und schön..
ab
€1,30
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
Nema 17 Schrittmotor L=39mm Übersetzungsverhältnis 50:1 Hochpräzises Planetengetriebe
Nema 17 Schrittmotor L=39mm Übersetzungsverhältnis 50:1 Hochpräzises Planetengetriebe
Dieser Nema 17 Schrittmotor mit 39mm Gehäuselänge und 1.68A Nennstrom, integriert mit einem 48.3mm Planetengetriebe von 50: 1 Getriebe übersetzung. Es..
ab
€0,00
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

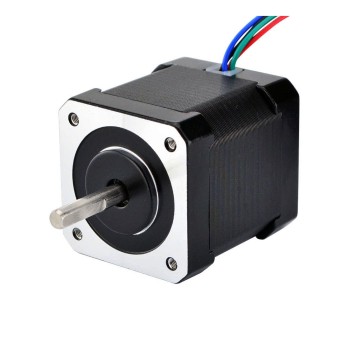

Nema 17 Bipolar 59Ncm(83.55oz.in) 2A 42x42x48mm 4 Drähte mit 1m Kabel und Stecker
🔥 Bestseller
Nema 17 Bipolar 59Ncm(83.55oz.in) 2A 42x42x48mm 4 Drähte mit 1m Kabel und Stecker
Dies ist eine aktualisierte Version nema 17 Schrittmotor mit Haltedrehmoment von 59Ncm (83.55oz.in). Basierend auf der alten Version haben wir die Län..
ab
€8,75
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
Nema 17 Schrittmotor L=39mm Übersetzungsverhältnis 30:1 Hochpräzises Planetengetriebe
Nema 17 Schrittmotor L=39mm Übersetzungsverhältnis 30:1 Hochpräzises Planetengetriebe
Dieser Nema 17 Schrittmotor mit 39mm Gehäuselänge und 1,68A Nennstrom ist mit einem 48,3mm Planetengetriebe von 30: 1 Getriebe übersetzung integriert...
ab
€56,19
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

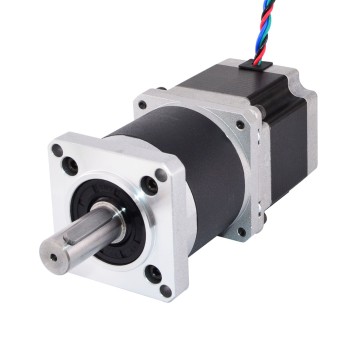

Nema 23 Schrittmotor L=55mm Übersetzungsverhältnis 20:1 Hochpräzises Planetengetriebe
Nema 23 Schrittmotor L=55mm Übersetzungsverhältnis 20:1 Hochpräzises Planetengetriebe
Dieser Nema 23 Schrittmotor mit 55mm Gehäuselänge und 2,8A Nennstrom, integriert mit einem 61,65mm Planetengetriebe von 20: 1 Getriebe übersetzung. Es..
ab
€83,57
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

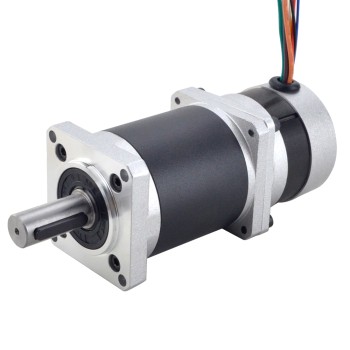

24V 84W 35RPM BLDC Motor 14.95Nm(2117.09oz.in) mit 100:1-Hochpräzisionsgetriebe
