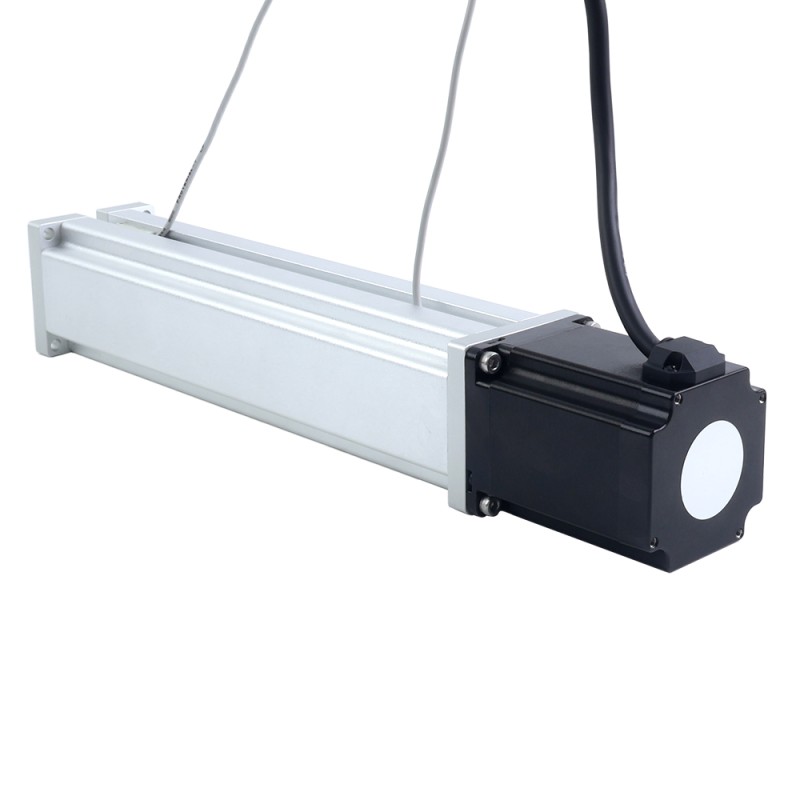

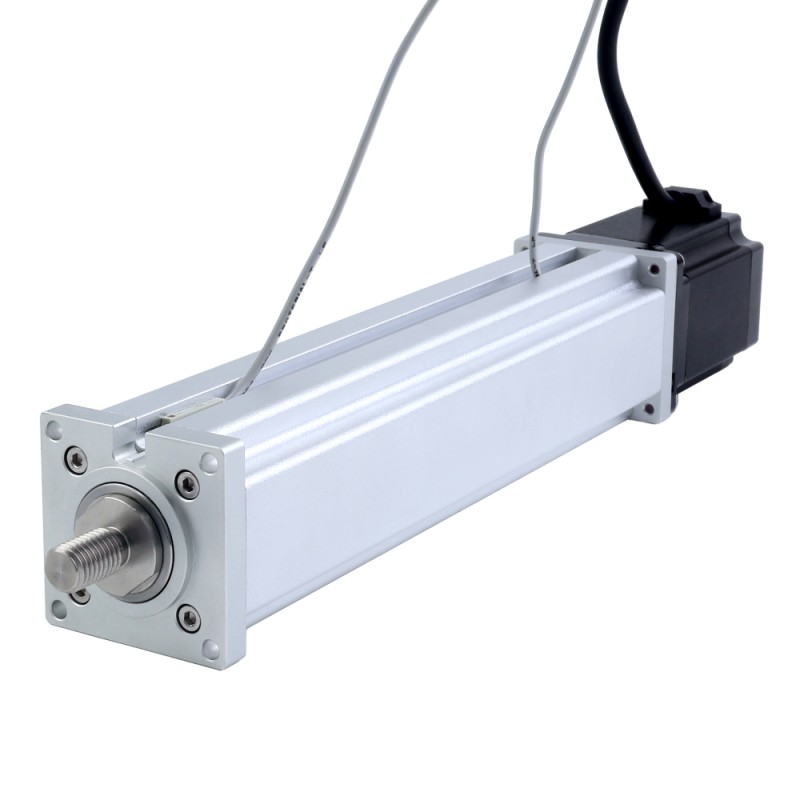

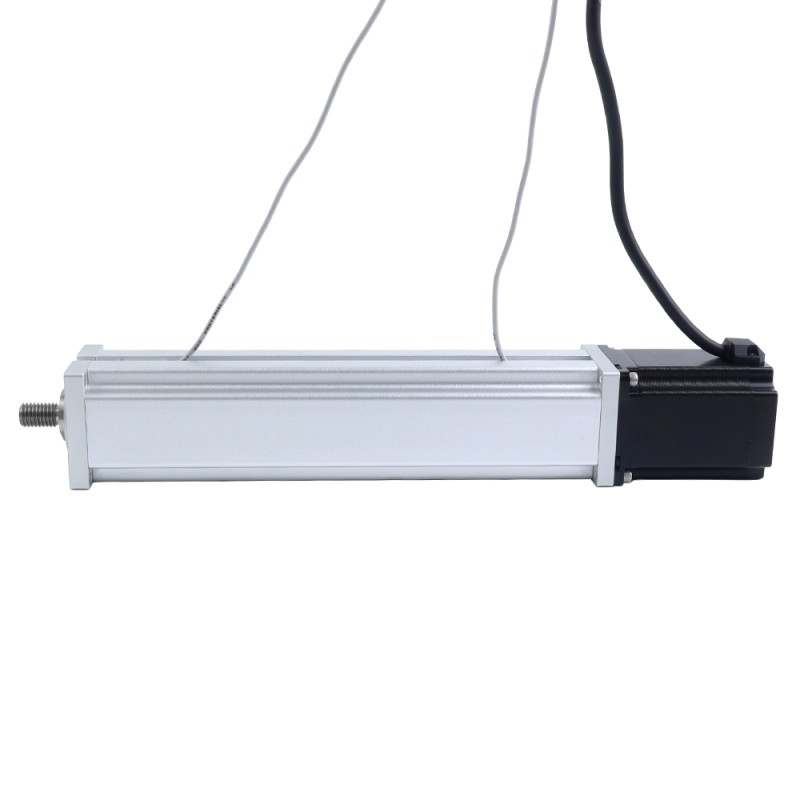

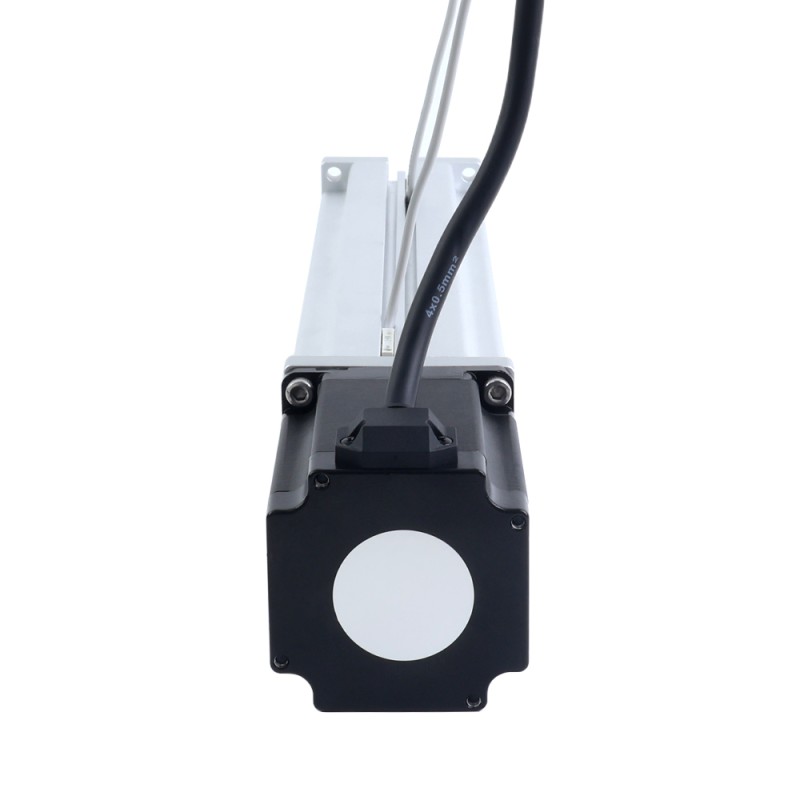

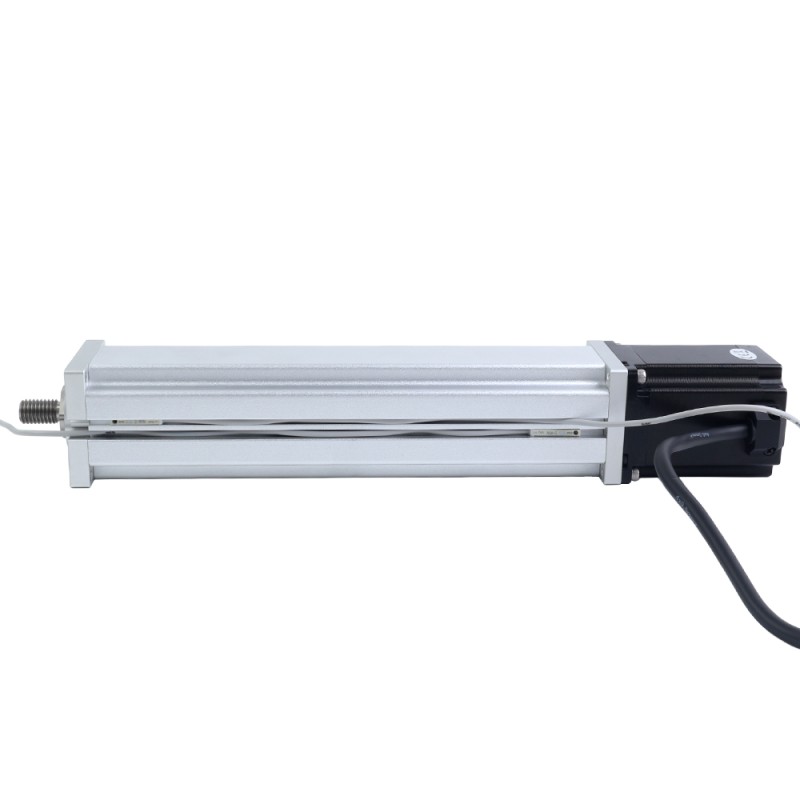

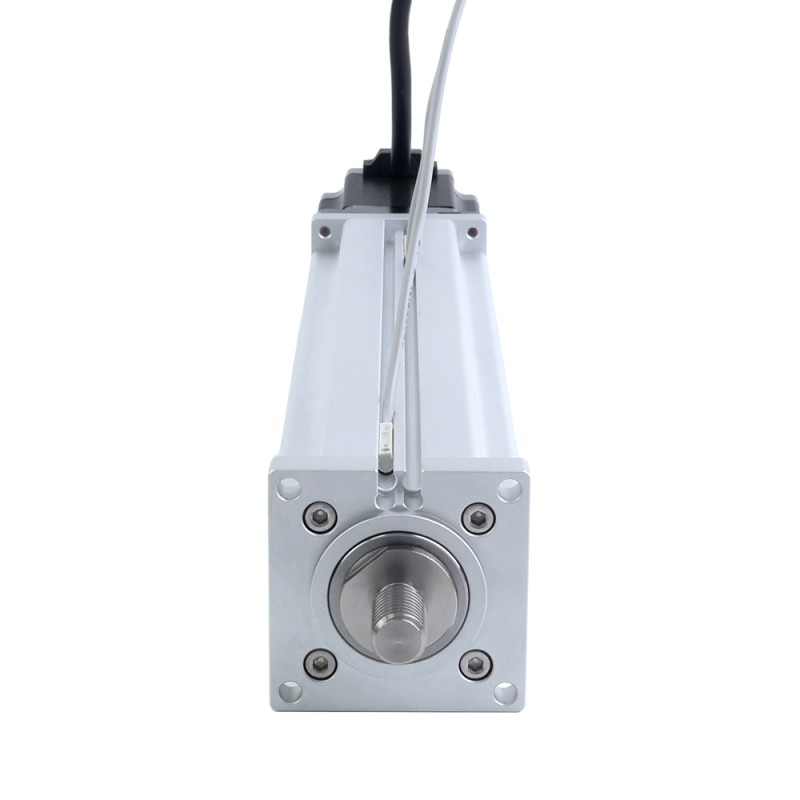

Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937") mit Endschalter

Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937) mit Endschalter - LCB23S30B1L40-200D | StepperOnline
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937) mit Endschalter - LCB23S30B1L40-200D | StepperOnline
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937) mit Endschalter - LCB23S30B1L40-200D | StepperOnline
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937) mit Endschalter - LCB23S30B1L40-200D | StepperOnline
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937) mit Endschalter - LCB23S30B1L40-200D | StepperOnline
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937) mit Endschalter - LCB23S30B1L40-200D | StepperOnline
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937) mit Endschalter - LCB23S30B1L40-200D | StepperOnline
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937) mit Endschalter - LCB23S30B1L40-200D | StepperOnline
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937) mit Endschalter - LCB23S30B1L40-200D | StepperOnline
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937) mit Endschalter - LCB23S30B1L40-200D | StepperOnline
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937) mit Endschalter - LCB23S30B1L40-200D | StepperOnline
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937) mit Endschalter - LCB23S30B1L40-200D | StepperOnline
LCB23S30B1L40-200D
Haltemoment(Ncm)200
Nennstrom(A)4.0
Haltemoment(oz.in)283.22
Phasenwiderstand(ohms)0.90
Frage

Downloads

LCB23S30B1L40-200D_Full_Datasheet.pdfPDF · 148.54KBLCB23S30B1L40-200D.stpSTP · 771.05KBZum Herunterladen anmelden
Gleiche Serie
ModellHaltemoment(Ncm)Nennstrom(A)Haltemoment(oz.in)Phasenwiderstand(ohms)PreisLager
LCB11S13BAM10-20D51.07.082.10€223,04Bestellbar
LCB11S13BAM10-40D51.07.082.10€223,04Bestellbar
LCB11S13BAM10-60D51.07.082.10€223,04Bestellbar
LCB11S13BAM10-80D51.07.082.10€223,04Bestellbar
LCB11S13BSM10-20D51.07.082.10€235,44Bestellbar
LCB11S13BSM10-40D51.07.082.10€223,04Bestellbar
LCB11S13BSM10-60D51.07.082.10€223,04Auf Lager
LCB11S13BSM10-80D51.07.082.10€223,04Bestellbar
LCB11S17BAM10-20D101.014.163.70€223,04Bestellbar
LCB11S17BAM10-40D101.014.163.70€223,04Bestellbar
LCB11S17BAM10-60D101.014.163.70€223,04Bestellbar
LCB11S17BAM10-80D101.014.163.70€223,04Bestellbar
LCB11S17BSM10-20D101.014.163.70€223,04Bestellbar
LCB11S17BSM10-40D101.014.163.7€223,04Auf Lager
LCB11S17BSM10-60D101.014.163.70€223,04Bestellbar
LCB11S17BSM10-80D101.014.163.70€223,04Bestellbar
LCB14S13B2B15-100D141.519.830.95€235,44Auf Lager
LCB14S13B2B15-150D141.519.830.95€235,44Bestellbar
LCB14S13B2B15-200D141.519.830.95€235,44Bestellbar
LCB14S13B2B15-25D141.519.830.95€235,44Bestellbar
LCB14S13B2B15-50D141.519.830.95€242,87Bestellbar
LCB14S13B2B15-75D141.519.830.95€246,58Bestellbar
LCB14S13BAB15-100D141.519.830.95€213,13Bestellbar
LCB14S13BAB15-150D141.519.830.95€213,13Bestellbar
LCB14S13BAB15-200D141.519.830.95€230,48Auf Lager
LCB14S13BAB15-25D141.519.830.95€242,87Bestellbar
LCB14S13BAB15-50D141.519.830.95€213,13Auf Lager
LCB14S13BAB15-75D141.519.830.95€246,58Bestellbar
LCB14S13BDB15-100D141.519.830.95€235,44Bestellbar
LCB14S13BDB15-150D141.519.830.95€235,44Bestellbar
Alle in der Kategorie ansehen
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 10mm(0.3937") mit Endschalter
Dieser Mini-Elektrozylinder der LCB-Serie integriert einen Nema 23 Schrittmotor mit einem Nennstrom ... Weiterlesen
0 Bewertungen • + Bewertung
ab
€210,66
5 + €198,38
10 + €187,46
50 + €177,68
100 + €168,87

Klicken Sie auf das Land, um den aktuellen Lagerbestand anzuzeigen.

In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr
Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!
Kunden aus Österreich: Wählen Sie das deutsche Lager – schnellere Lieferung, einfacherer Kundendienst, keine Zollabfertigung. Das Lager in China steht allen Ländern offen.

Dieser Mini-Elektrozylinder der LCB-Serie integriert einen Nema 23 Schrittmotor mit einem Nennstrom von 4.0A und einer Gehäuselänge von 75mm. Er ist mit einer Kugelgewindespindel mit einem Durchmesser von 12mm ausgestattet, die eine Steigung von 10mm und einen Hub von 200mm aufweist, wodurch ein kompakter Linearantrieb entsteht, der sich ideal für eine Vielzahl von Automatisierungsanwendungen eignet.
Dieser Elektrozylinder kann optional mit Zubehör wie Encoder, Handrad und Bremse ausgestattet werden, wodurch seine Funktionalität und Flexibilität zur Erfüllung verschiedener Anwendungsanforderungen verbessert wird.

Elektrische Spezifikationen

  • MPN: LCB23S30B1L40-200D
  • Spindeltyp: Kugelgewindespindel
  • Schrittwinkel: 1.8deg
  • Haltemoment: 2.0Nm(283.22oz.in)
  • Nennstrom/Phase: 4.0A
  • Phasenwiderstand: 0.90ohms ± 10%
  • Induktivität: 4.3mH ± 20%(1KHz)
  • Schalterausgangstyp: NPN

Mechanische Spezifikationen

  • Motorgröße:57 x 57 x 75mm
  • Gewindespindeldurchmesser: 12mm
  • Hublänge: 200mm(7.874")
  • Steigung/Schritt: 0.05mm(0.0019685")
  • Steigung/Umdrehung: 10mm(0.3937")
  • Anzahl der Motorleitungen: 4
  • Länge der Motorleitungen: 500mm
  • Anzahl der Endschalter: 2
  • Länge der Endschalterleitungen: 500mm
  • Gewicht: 3kg

Motoranschluss

Pin-Nr.
1
2
3
4
Bipolar
A+
A-
B+
B-
Adern
Rot
Rot/Weiß
Grün
Grün/Weiß

Magnetischer Schalteranschluss

Pin-Nr.
1
2
3
Bipolar
DC 5~24V
GND
Signalleitung
Adern
Braun
Blau
Schwarz
Elektrische Spezifikation
Haltemoment(Ncm) 200
Haltemoment(oz.in) 283.22
Induktivität(mH) 4.3
Nennstrom(A) 4.0
Phasenwiderstand(ohms) 0.90
Schrittwinkel(deg.) 1.8
Physikalische Spezifikation
Durchmesser der Leitspindel(mm) 12
Leitspindelhub/Schrittlänge(mm) 0.05
Rahmengröße(mm) Nema 23 (57 x 57)
Spindelsteigung(mm) 10
Strichlänge(mm/ft) 200/0.66
Typ des Linearmotors Kugelumlaufspindel

+ Bewertung

Wird nicht veröffentlicht. Wir verwenden sie nur für Rückfragen zu Ihrer Bewertung.
Hinweis: HTML ist nicht verfügbar!
Bewertung
Weniger Gut Gut
Captcha
Quickview
10m(393,7") Encoderkabel mit Stecker für 17-Bit-Servomotor der A6-Serie
10m(393,7") Encoderkabel mit Stecker für 17-Bit-Servomotor der A6-Serie
10m Encoder-Verbindungskabel für 17-Bit-AC-Servomotoren der A6-Serie. 10 Meter (393,7") Kabel für Servomotor (Es stehen auch 3m und 5m lange K..
ab
€11,63
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

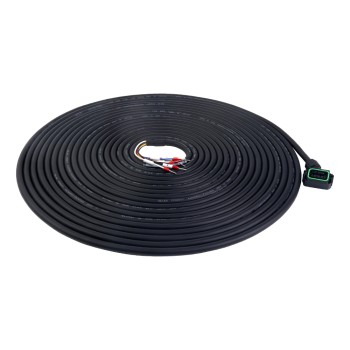

10m(393,7") Motorkabel mit Stecker für 17-Bit-Servomotor der A6-Serie mit Bremse
10m(393,7") Motorkabel mit Stecker für 17-Bit-Servomotor der A6-Serie mit Bremse
10m 4-poliges Motorkabel mit Stecker für 17-Bit-AC-Servomotor der A6-Serie mit Bremse. 10 Meter (393,7") Kabel mit 4 Pins Verfügbar für 17-Bit-Ser..
ab
€14,73
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
A6-Serie 750W STO Safe Torque Off PROFINET AC Servomotor-Kit 3000rpm 2,39Nm mit Bremse 17-Bit Absolutgeber IP67
A6-Serie 750W STO Safe Torque Off PROFINET AC Servomotor-Kit 3000rpm 2,39Nm mit Bremse 17-Bit Absolutgeber IP67
Dies ist ein A6-Serie AC-Servomotor- und Treiber-Kit, bestehend aus einem 220VAC 750W Motor mit eingebautem 17-Bit-Multiturn-Absolutgeber und einer 24..
ab
€231,79
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

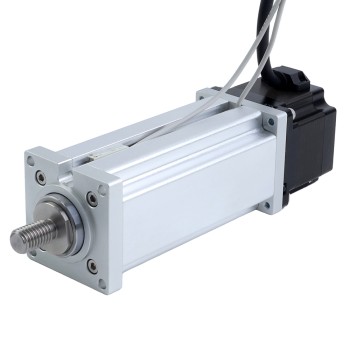

Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 5mm(0.19685") mit Endschalter
Nema 23 Kugelgewindespindel Elektrozylinder 4.0A Hub 200mm 2.0Nm(283.22oz.in) Steigung 5mm(0.19685") mit Endschalter
Dieser Mini-Elektrozylinder der LCB-Serie integriert einen Nema 23 Schrittmotor mit einem Nennstrom von 4.0A und einer Gehäuselänge von 75mm. Er ist m..
ab
€210,66
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

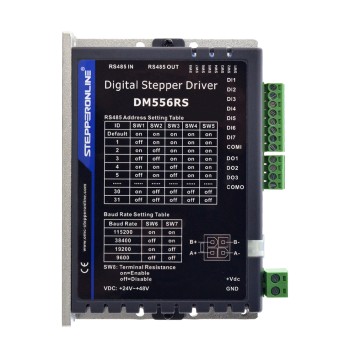

Modbus RS485 Schrittmotortreiber 0.1-5.6A 24-48VDC für Nema 17, 23, 24 Schrittmotor
