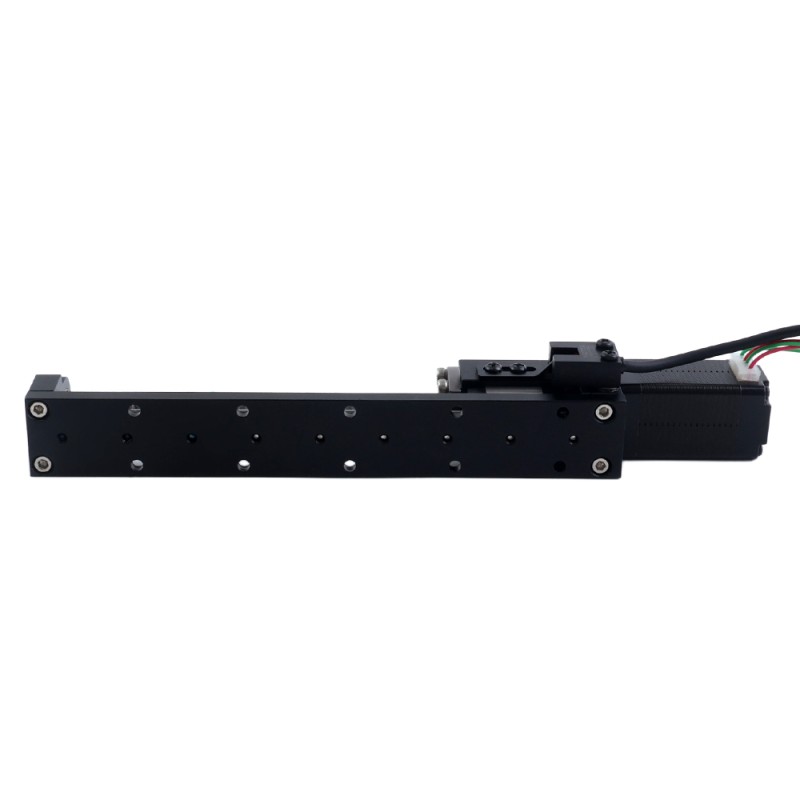

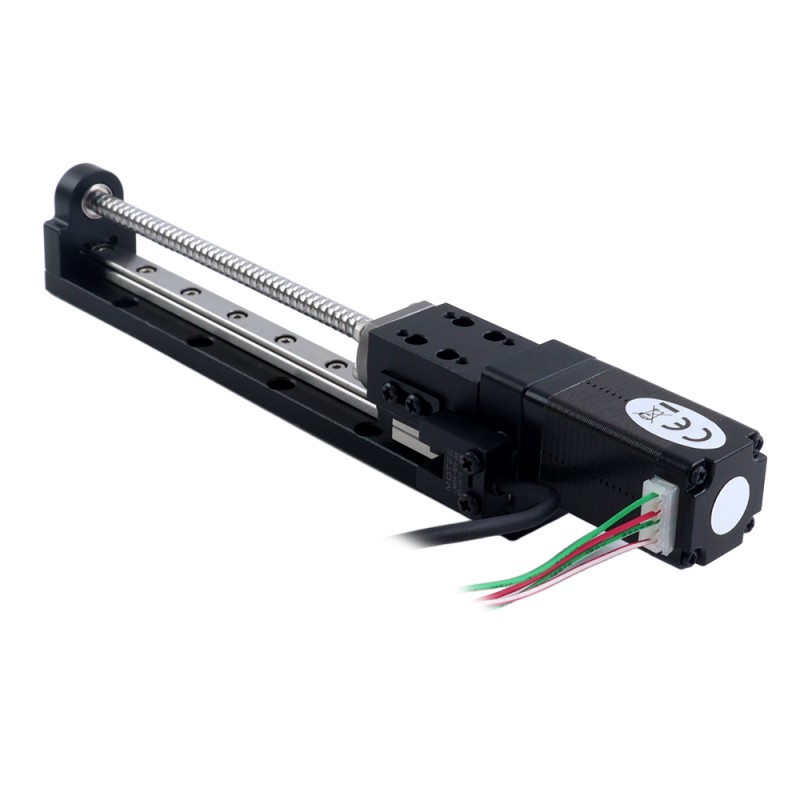

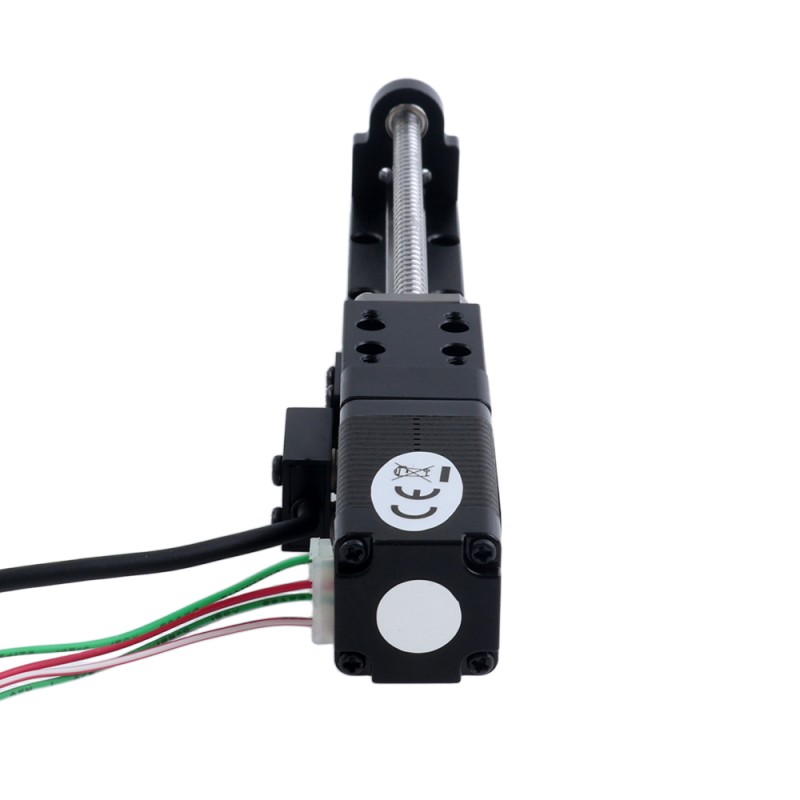

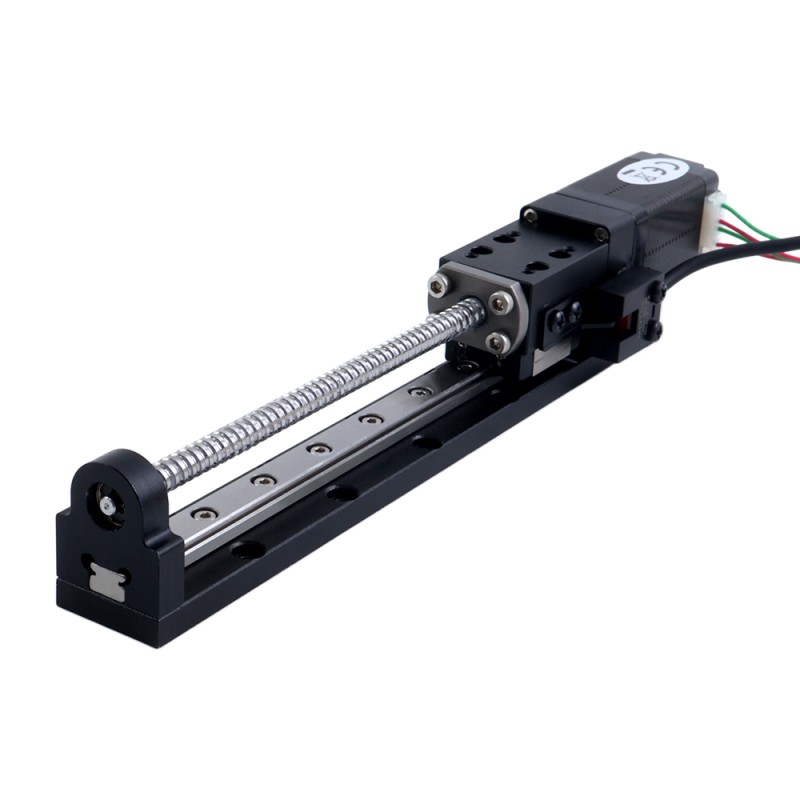

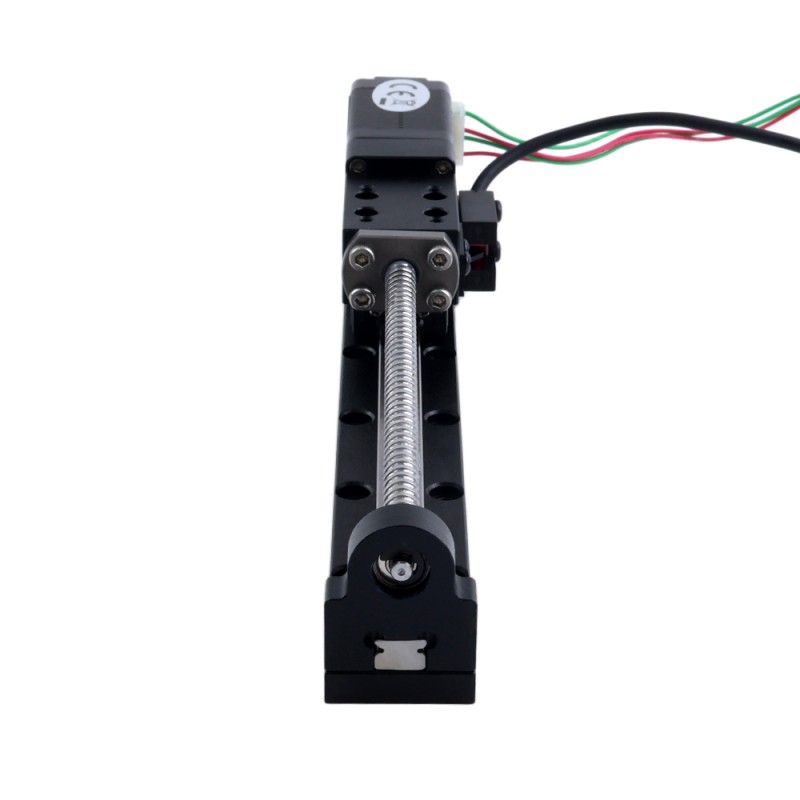

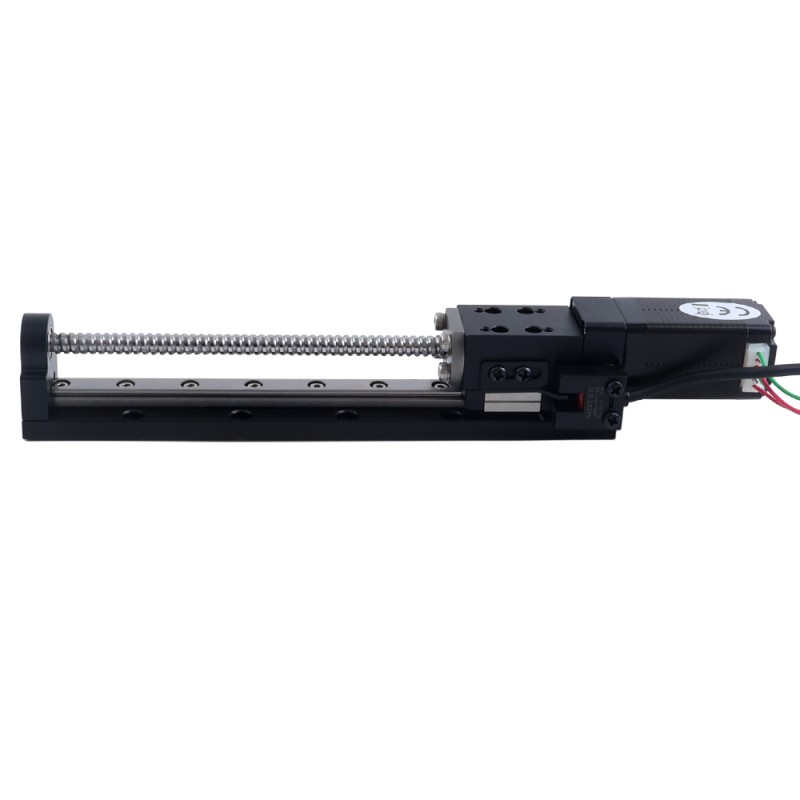

Nema 8 Schrittmotor-Kugelumlaufspindel-Linearakkuator 0.5A Hub 90mm 0.02Nm(2.83oz.in) Steigung 2mm(0.07874") mit Sensor

Dieser Linearantrieb der LMD-Serie mit Nema 8 Schrittmotor verfügt über einen Hub von 90mm, ein Haltemoment von 0.02Nm(2.83oz.in) und eine Steigung von 2mm(0.07874") und ist mit einem Sensor ausgestattet.
Dieser Aktuatortyp besteht aus einem hochintegrierten Kugelgewindetrieb-Linearschrittmotor und einer Führungsschiene mit Schlitten. Er bietet die Vorteile einer einfachen Struktur und eines geringen Bauraums. Da keine Kupplung vorhanden ist, ist seine Genauigkeit höher als bei Linearantrieben mit herkömmlichen Kupplungsstrukturen. Darüber hinaus ist der Aktuator mit einem fotoelektrischen Sensor zur Erkennung der Nullposition ausgestattet. Dieser Aktuator wird широко in der Medizintechnik, Messtechnik, beim Laserschweißen, Laserschneiden, in kleinen CNC-Werkzeugmaschinen, Gravur- und Fräsmaschinen eingesetzt.

Elektrische Spezifikation

• MPN: LMD8S15BAA05-090
• Screw Type: Kugelumlaufspindel
• Step Angle: 1.8deg
• Haltemoment: 0.02Nm(2.83oz.in)
• Maximaler Schub: 52.5N
• Nennlastkapazität: 32.5N
• Nennstrom/Phase: 0.5A
• Phasenwiderstand: 12.5ohms ± 10%
• Induktivität: 11.0mH ± 20%(1KHz)
• Sensortyp: NPN

Physikalische Spezifikation

• Motorgröße: 20 x 20 x 38.2mm
• Gewindeschraubenlänge: 124mm
• Leitspindel Durchmesser: 5mm
• Max. Strichlänge: 90mm(3.5433")
• Max. Geschwindigkeit: 40mm/s
• Positionsgenauigkeit: ± 0,02mm
• Steigung/Schritt: 0.01mm(0.0003937")
• Steigung/Umdrehung: 2mm(0.07874")
• Anzahl der Leads: 4
• Kabellänge：320mm
• Gewicht: 0.25kg

Motoranschluss

Photoelectric Switch Sequence
