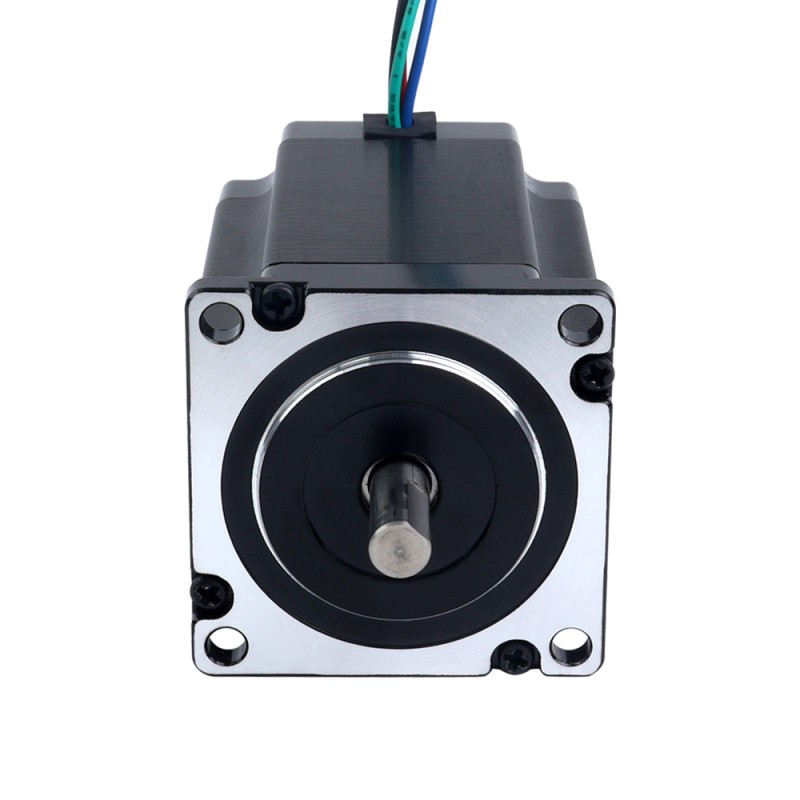

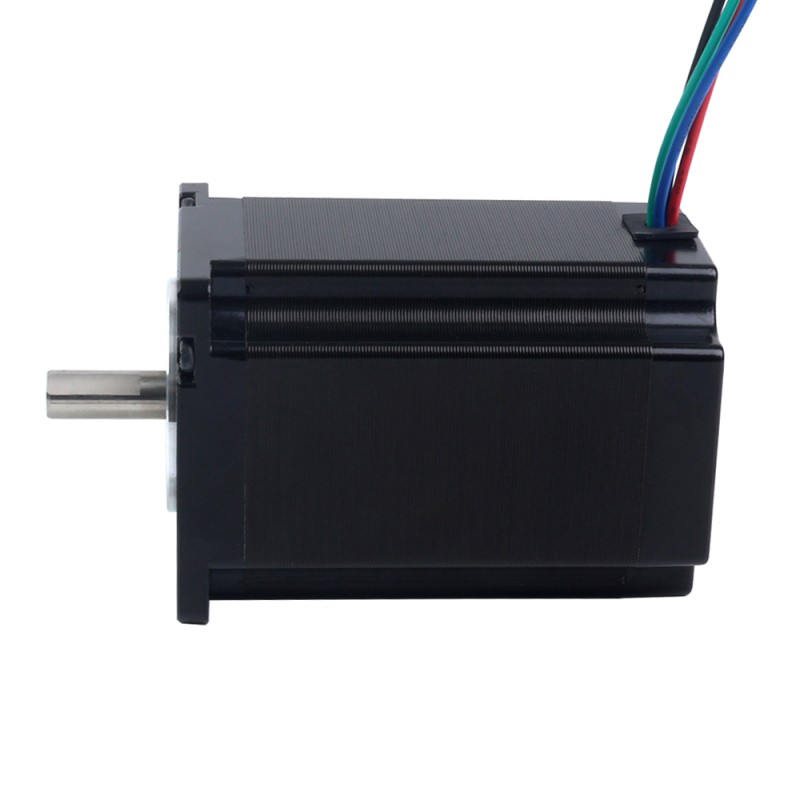

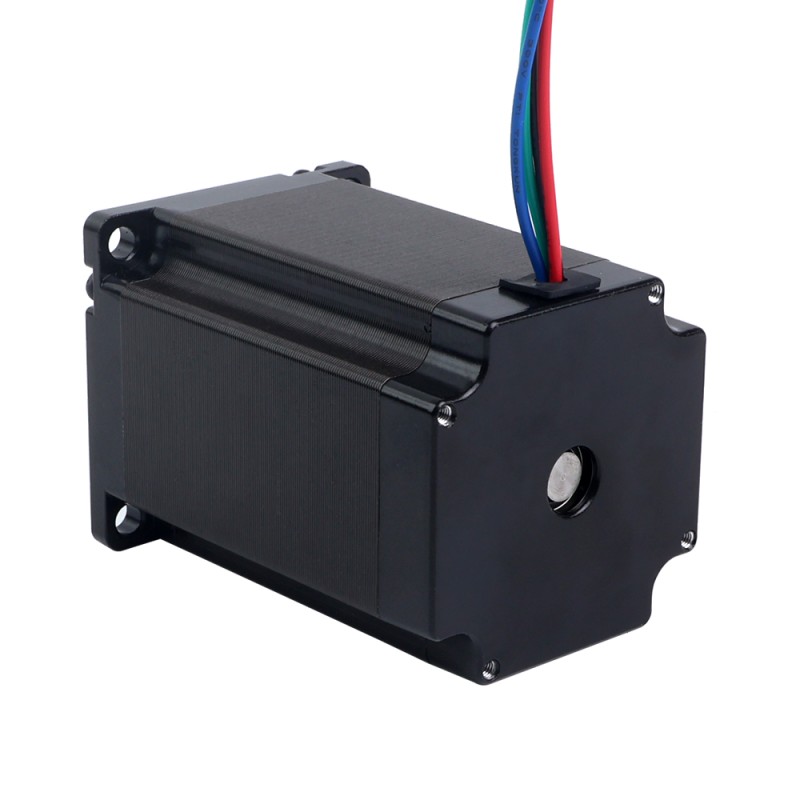

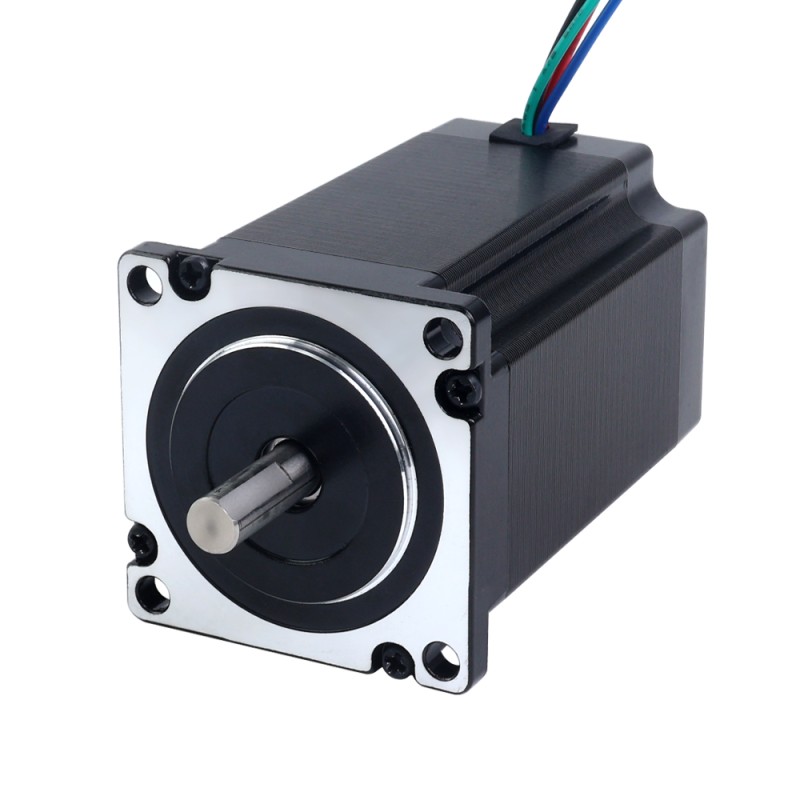

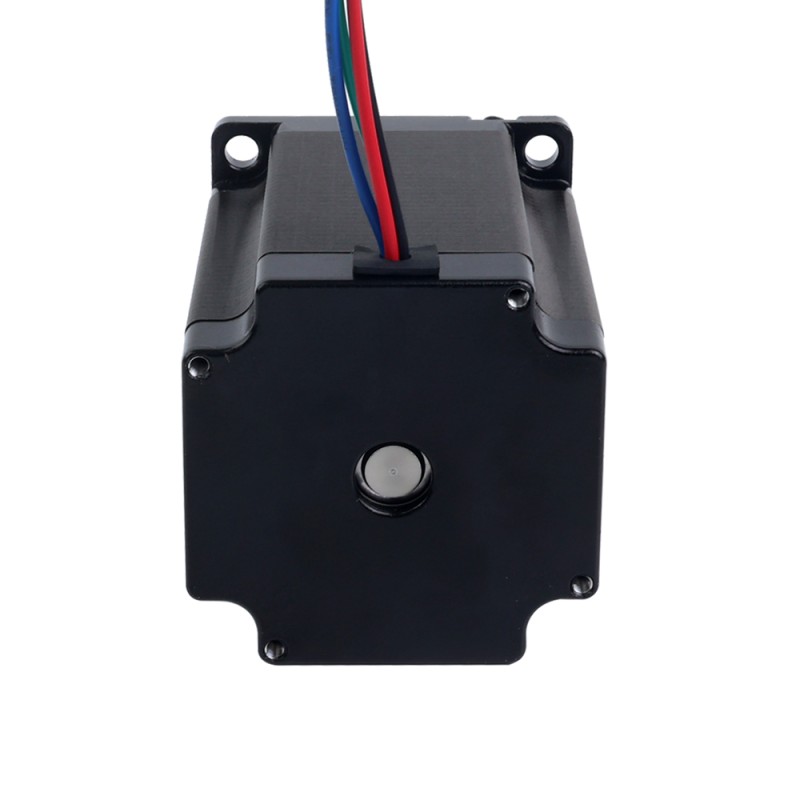

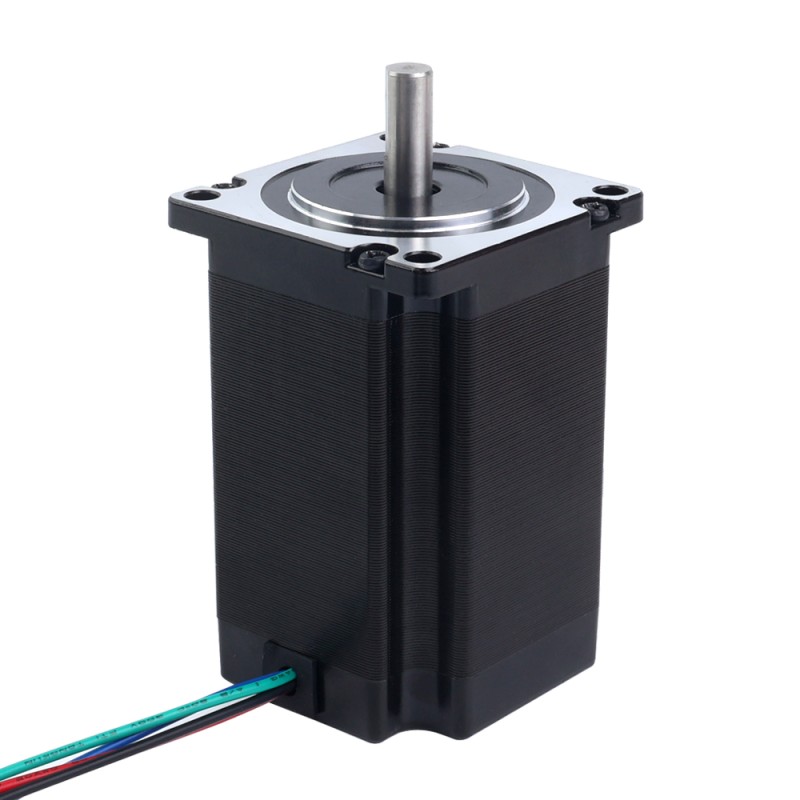

P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte

P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
23HP32-4004S
AbtriebswellentypD
Anzahl der Kabel4
Einzelwelle/DoppelwelleEinzelne Welle
Haltemoment(Ncm)240
Frage

Downloads

23HP32-4004S_Torque_Curve-24V-48V.pdfPDF · 187.47KB23HP32-4004S_Full_Datasheet.pdfPDF · 120.22KB
Gleiche Serie
ModellAbtriebswellentypAnzahl der KabelEinzelwelle/DoppelwelleHaltemoment(Ncm)PreisLager
23HP22-2804SD4Einzelne Welle126€16,44Auf Lager
23HP30-2804SD4Einzelne Welle200€23,06Auf Lager
23HP32-4004SD4Einzelne Welle240€23,20Auf Lager
23HP45-4204SD4Einzelne Welle300€32,54Auf Lager
P Serie Nema 23 Bipolar 1,8Grad 2,4Nm(339,87oz.in) 4,0A 57x57x84mm 4 Drähte
Dieser Nema 23-Schrittmotor der P-Serie mit einem Nennstrom von 4,0A und einem Haltemoment von 2,4Nm... Weiterlesen
0 Bewertungen • + Bewertung
ab
€23,20
5 + €21,68
10 + €20,34
50 + €19,16
100 + €18,11

Klicken Sie auf das Land, um den aktuellen Lagerbestand anzuzeigen.

In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr
Versand innerhalb von 24 Stunden!
Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.
Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!
Kunden aus Österreich: Wählen Sie das deutsche Lager – schnellere Lieferung, einfacherer Kundendienst, keine Zollabfertigung. Das Lager in China steht allen Ländern offen.

Dieser Nema 23-Schrittmotor der P-Serie mit einem Nennstrom von 4,0A und einem Haltemoment von 2,4Nm(339,87oz.in) verfügt über einen Schrittwinkel von 1,8 Grad und kompakte Abmessungen von 57x57x84mm.
Diese Motorenserie zeichnet sich durch ihre kompakte Bauweise, hohes Drehmoment und hohe Strombelastbarkeit aus, was sie ideal für Anwendungen macht, die hohe Leistung in einem kleinen Formfaktor erfordern.

Elektrische Spezifikationen

  • Herstellerteilnummer: 23HP32-4004S
  • Anzahl der Phasen: 2
  • Schrittweite: 1,8°
  • Haltemoment: 2,4Nm(339,87oz.in)
  • Nennstrom/Phase: 4,0A
  • Phasenwiderstand: 0,65ohms± 10%
  • Induktivität: 3,2mH±20%(1KHz)
  • Isolationsklasse: B 130°C[266°F]

Mechanische Spezifikationen

  • Gehäusegröße: 57 x 57mm
  • Gehäuselänge: 84mm
  • Wellendurchmesser: Φ8mm
  • Wellenlänge: 21mm
  • D-Typ Wellenlänge: 15mm
  • Anzahl der Anschlüsse: 4
  • Kabellänge: 500mm

Anschluss

A+
A-
B+
B-
Schwarz
Grün
Rot
Blau
Produktart
Produktart Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment(Ncm) 240
Haltemoment(oz.in) 339.87
Hat Drehmoment/Schub-Kurve? Drehmoment Ja
Induktivität(mH) 3.2
Nennstrom(A) 4
Phasenwiderstand(ohms) 0.65
Schrittwinkel(deg.) 1.8
Physikalische Spezifikation
Abtriebswellentyp D
Anzahl der Kabel 4
Einzelwelle/Doppelwelle Einzelne Welle
Kabellänge(mm) 500
Körperlänge(mm) 84
Produktserie P
Rahmengröße(mm) Nema 23 (57 x 57)
Schaftdurchmesser(mm) 8
Schaftlänge(mm) 21

+ Bewertung

Wird nicht veröffentlicht. Wir verwenden sie nur für Rückfragen zu Ihrer Bewertung.
Hinweis: HTML ist nicht verfügbar!
Bewertung
Weniger Gut Gut
Quickview
Digitaler Schrittmotortreiber 1.8-5.6A 20-50VDC für Nema 23, 24, 34 Schrittmotor
🔥 Bestseller
Digitaler Schrittmotortreiber 1.8-5.6A 20-50VDC für Nema 23, 24, 34 Schrittmotor
Der DM556T ist ein digitaler Schrittmotortreiber mit einfachem Design und einfacher Einrichtung. Durch Implementierung fortschrittlicher Stepper-Contr..
ab
€20,86
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
Planetengetriebe Übersetzungsverhältnis 10:1 Verdrehspiel 15arc-min für Nema 23 Motor
Planetengetriebe Übersetzungsverhältnis 10:1 Verdrehspiel 15arc-min für Nema 23 Motor
Die Größe dieses Getriebes beträgt 60 x 60mm und der Eingangswellendurchmesser beträgt 6.35mm. Dieses hochpräzise Planetengetriebe gehört zum Getrie..
ab
€31,02
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
LRS-100-36 MEANWELL 100,8W 36VDC 2,8A 115/230VAC Geschlossenes Schaltnetzteil
Vorbestellen
LRS-100-36 MEANWELL 100,8W 36VDC 2,8A 115/230VAC Geschlossenes Schaltnetzteil
Dies ist ein 100.8W 36VDC 2.8A netzteil. Die MEANWELL LRS-100-Serie ist ein geschlossenes 100W-Netzteil mit einem Ausgang und einem 30mm flachen Desig..
ab
€13,20
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
6.35mm - 8mm Flexibel Klauenkupplung 20x25mm CNC Schrittmotore Keilnut Wellenkoppler
6.35mm - 8mm Flexibel Klauenkupplung 20x25mm CNC Schrittmotore Keilnut Wellenkoppler
Spezifikation Teilenummer: MH2025-6.35-8 Typ: Kiefertyp Nenndrehmoment: 2,8Nm(396,42oz.in) max. Drehmoment: 5,6Nm(792,84oz.in) ..
ab
€2,97
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

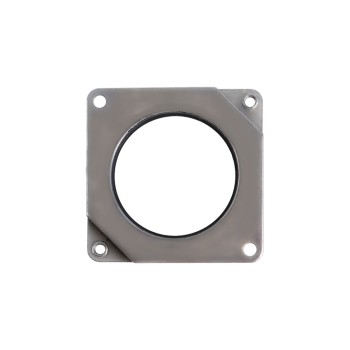

NEMA 23 Schrittmotor-Schwingungsdämpfer
