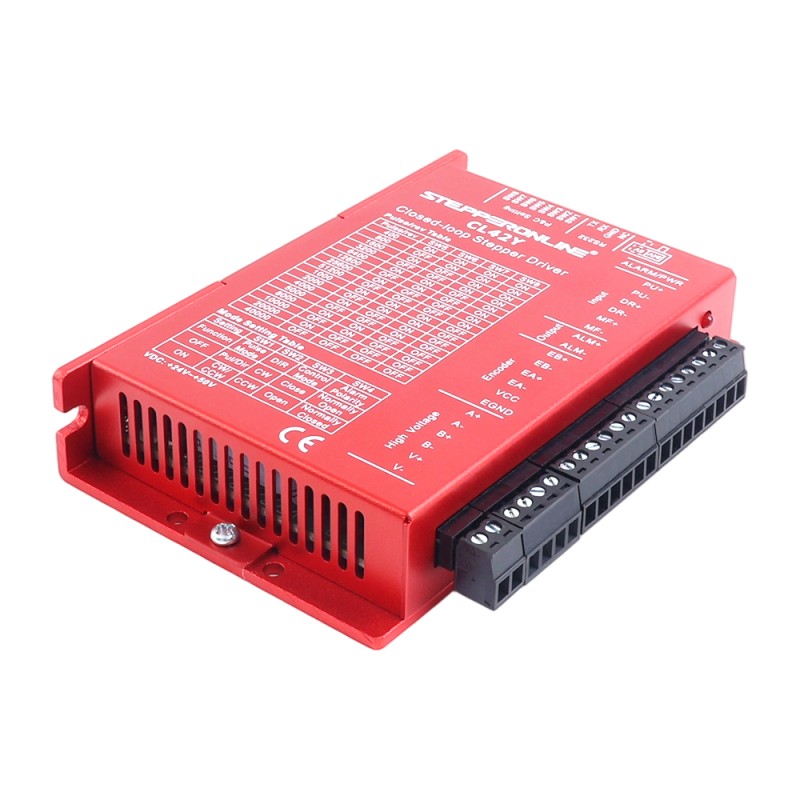

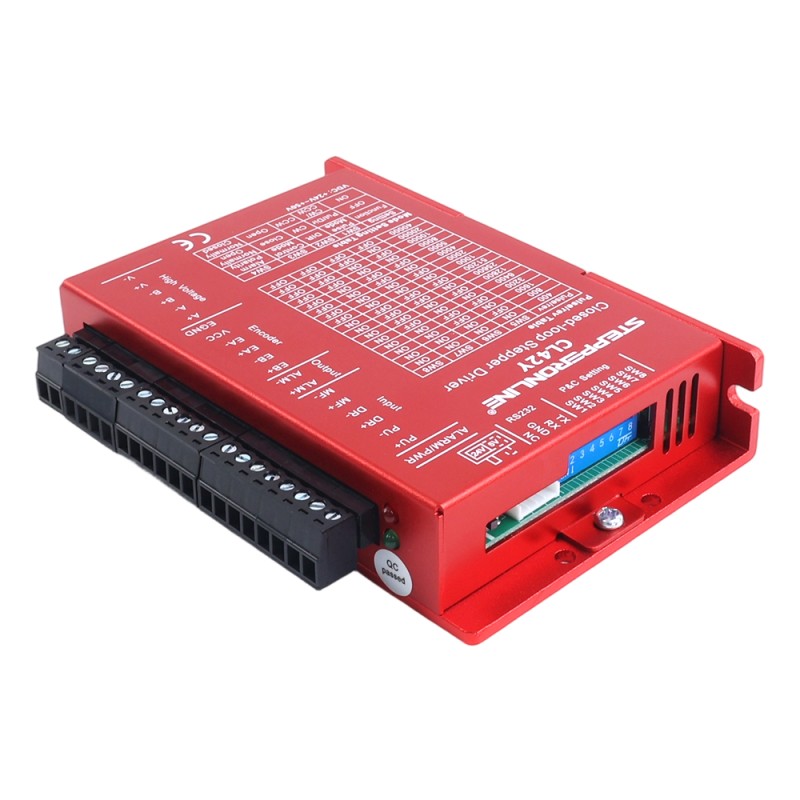

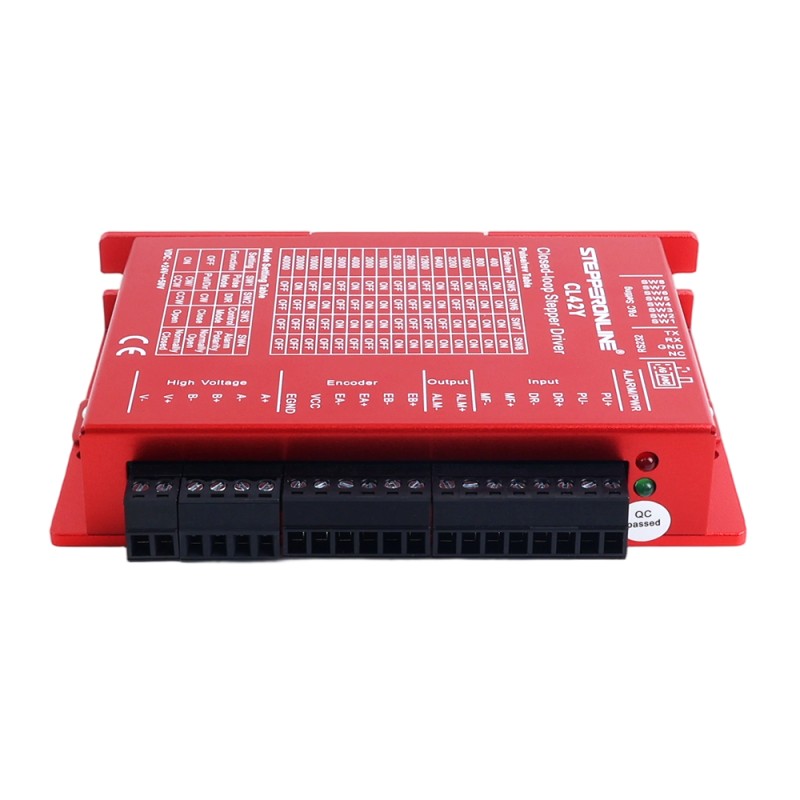

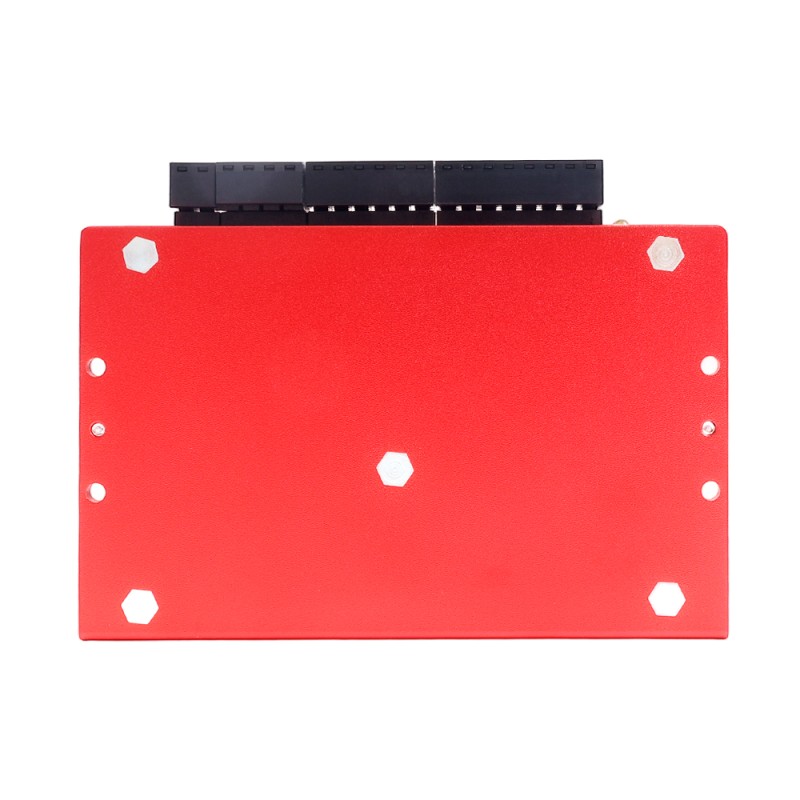

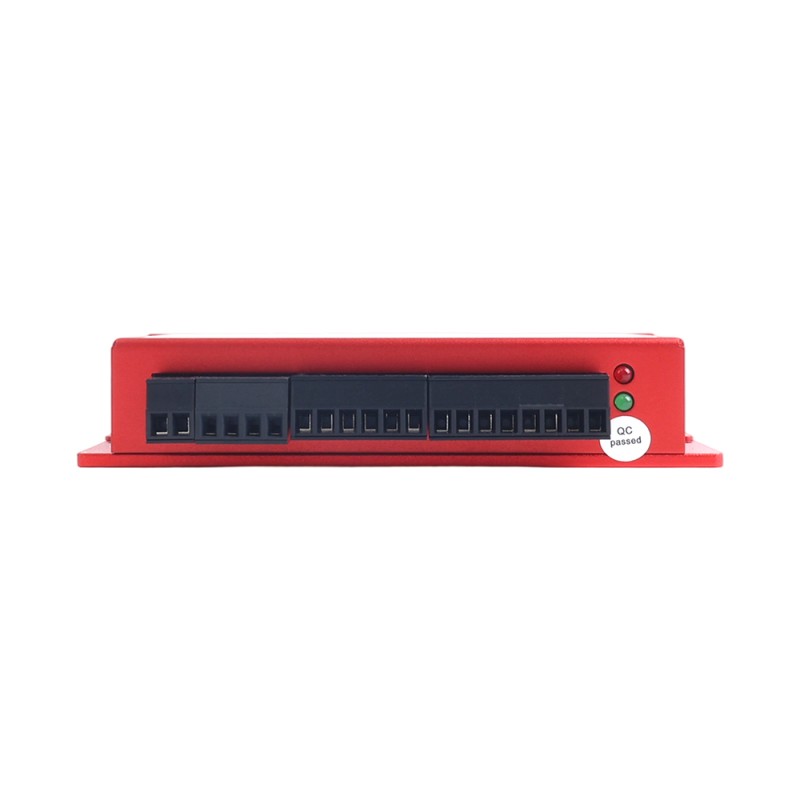

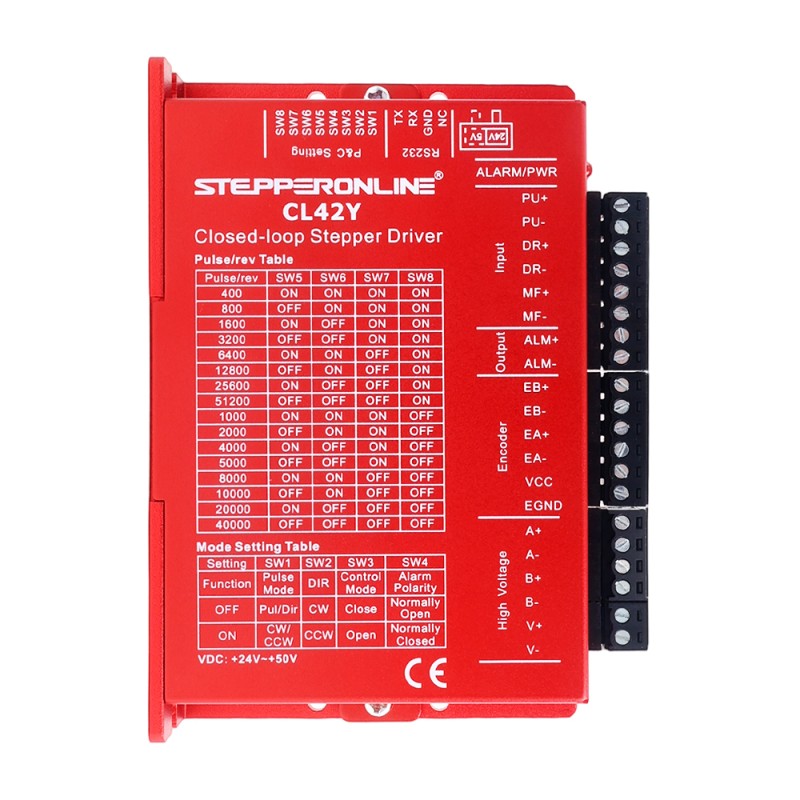

Y-Serie Closed-Loop-Schrittmotortreiber V2.0 0-2,2A 24-50VDC für Nema 17 Schrittmotoren

Der CL42Y-V20 Closed-Loop-Schrittmotorantrieb liefert überragende Leistung mit einem Strombereich von 0–2,2A und einer Betriebsspannung von 24–50VDC, was ihn ideal für Nema 17-Schrittmotoren macht. Als verbesserter Nachfolger des CL42Y verfügt er über einen 5V/24V-Logikspannungswähler und ersetzt den USB-Port durch eine RS232-Debugschnittstelle für verbesserte Kompatibilität und Fehlerbehebung.
Durch den Einsatz der nächsten Generation von 32-Bit-DSP-Steuerung und der Leistungswinkel-Vektorregelungstechnologie erreicht er Geschwindigkeiten von über 3000 U/min. Im Vergleich zu Standard-Open-Loop-Treibern reduziert er den Drehmomentabfall bei hohen Geschwindigkeiten erheblich, verbessert die Motorleistung und Drehmomentausnutzung, was die Bearbeitungseffizienz und -genauigkeit erhöht. Seine lastabhängige Stromregelung reduziert die Motorerwärmung effektiv und verlängert die Lebensdauer des Motors. Der eingebaute Alarmausgang ermöglicht eine einfache Überwachung und Steuerung durch das Host-System, während die Positionsfehlermeldung den sicheren Betrieb der Anlage gewährleistet.

Hauptmerkmale

• Kostenloses RS232-Debugging-Kabel im Lieferumfang enthalten
• 5V/24V Logikspannungs-Selektor
• Stabilerer Empfang von 3,3V-Impulssignalen
• Eine neue Generation von 32-Bit-DSP-Steuertechnologie, kostengünstig, stabil und mit hervorragenden Vibrationsleistungen
• Spannungseingangsbereich: 24 - 50 VDC, insgesamt 16 Unterteilungen
• Die höchste Impulsantwortfrequenz beträgt bis zu 200 kHz
• Geringes Drehmomentabfallen, Drehzahl kann 3000 U/min erreichen
• Eingebauter Positions- und Alarmausgang zur einfachen Erkennung und Steuerung
• Regelt Strom intelligent, reduziert Vibrationen, Geräusche und Wärme, steigert die Effizienz um 35 %
• Mit Einzel- und Doppelimpulsauswahlfunktion, werkseitig voreingestellt: Impuls + Richtungssteuerung
• Hervorragende Hochgeschwindigkeitsleistung und Steifigkeit, die perfekte Kombination der Vorteile von Servo- und Schrittmotoren

Elektrische Spezifikationen

• Dauerausgangsstrom: 0 - 2,2A(typisch 1,0A)
• Eingangsspannung: 24 - 50VDC
• Logikeingangsstrom: 1,0 - 7,5mA
• Impulsfrequenz: 200kHz
• Isolationswiderstand: 10MΩ

Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉)

• Kühlung: Natürliche Konvektion
• Umgebung: Fern von anderen wärmeerzeugenden Geräten aufstellen; Staub, Ölnebel, korrosive Gase, starke Vibrationen, brennbare Gase und leitfähiger Staub vermeiden
• Temperatur: 0℃ - 50℃
• Luftfeuchtigkeit: 40% RH - 90% RH (nicht kondensierend)
• Vibration: 10 - 55 Hz / 0,15 mm
• Lagertemperatur: -20℃ - 70℃

Lieferumfang

• 1 x CL42Y-V20 Regler
• 1 x CABLE-PC-2 (RS232-Debugging-Kabel)
