Name: YS-Serie 1-Achsen-Schrittmotor-CNC-Kit 12,0Nm(1699,34oz.in) Nema 34-Schrittmotor und Treiber und AC-Transformator
Brand: STEPPERONLINE
SKU: 1-DM860Y-TR120
Price: 77.09 EUR
Availability: InStock

YS-Serie 1-Achsen-Schrittmotor-CNC-Kit 12,0Nm(1699,34oz.in) Nema 34-Schrittmotor und Treiber und AC-Transformator

1-DM860Y-TR120

AbtriebswellentypPassfedernut

Haltemoment(Ncm)1200

Haltemoment(oz.in)1699.34

Rahmengröße(mm)Nema 34 (86 x 86)

Frage

Downloads

34HS59-6004S.STEPSTEP · 1.06MBZum Herunterladen anmelden 34HS59-6004S_Torque_Curve.pdfPDF · 159.6KB DM860Y.STPSTP · 4.77MBZum Herunterladen anmelden DM860Y_User_Manual_V1.0.pdfPDF · 725.02KB Y_Series_Stepper_Driver_Debug_Software_7.4.zipZIP · 31.1MB 34HS59-6004S_Full_Datasheet.pdfPDF · 216.21KB

Gleiche Serie

Modell	Abtriebswellentyp	Haltemoment(Ncm)	Haltemoment(oz.in)	Rahmengröße(mm)	Preis	Lager
1-DM542T-23HS30	D	200	283.22	Nema 23 (57 x 57)	€26,39	Auf Lager
1-DM542T-23HS32	D	240	339.87	Nema 23 (57 x 57)	€26,75	Auf Lager
1-DM542T-23HS45	D	300	425	Nema 23 (57 x 57)	€32,17	Auf Lager
1-DM542T-S30	D	300	425	Nema 23 (57 x 57)	€46,09	Auf Lager
1-DM542TE-23HS30	D	200	283.22	Nema 23 (57 x 57)	€23,10	Auf Lager
1-DM542TE-23HS32	D	240	339.87	Nema 23 (57 x 57)	€23,30	Auf Lager
1-DM542TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	€27,96	Auf Lager
1-DM542TE-S30	D	300	424.83	Nema 23 (57 x 57)	€40,62	Auf Lager
1-DM542Y-23HS30	D	190	269.06	Nema 23 (57 x 57)	€24,22	Auf Lager
1-DM542Y-S19	D	190	269.06	Nema 23 (57 x 57)	€38,14	Auf Lager
1-DM556T-23HS45	D	300	425	Nema 23 (57 x 57)	€33,98	Auf Lager
1-DM556T-24HS39	D	340	481.48	Nema 24 (60 x 60)	€50,85	Bestellbar
1-DM556TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	€29,26	Auf Lager
1-DM556TE-24HS39	D	340	481.48	Nema 24 (60 x 60)	€34,47	Auf Lager
1-DM556Y-23HS39	D	300	425	Nema 23 (57 x 57)	€29,97	Auf Lager
1-DM556Y-S30	D	300	425	Nema 23 (57 x 57)	€43,89	Auf Lager

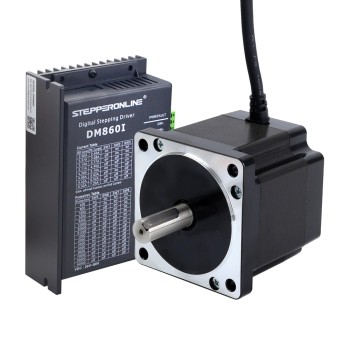

1-DM860I-34HS31	Passfedernut	480	679.74	Nema 34 (86 x 86)	€45,73	Auf Lager
1-DM860I-34HS31-SALE	Passfedernut	480	679.74	Nema 34 (86 x 86)	€44,67	Auf Lager
1-DM860I-34HS39	Passfedernut	800	1132.89	Nema 34 (86 x 86)	€49,34	Auf Lager
1-DM860I-34HS39-SALE	Passfedernut	800	1132.89	Nema 34 (86 x 86)	€52,24	Auf Lager
1-DM860I-34HS45	Passfedernut	820	1161.45	Nema 34 (86 x 86)	€51,44	Auf Lager
1-DM860I-34HS45-SALE	Passfedernut	820	1161.45	Nema 34 (86 x 86)	€50,25	Auf Lager
1-DM860I-34HS59	Passfedernut	1200	1699.68	Nema 34 (86 x 86)	€59,29	Auf Lager
1-DM860I-S120	Passfedernut	1200	1699.34	Nema 34 (86 x 86)	€78,26	Auf Lager
1-DM860I-S80	Passfedernut	800	1132.89	Nema 34 (86 x 86)	€68,32	Auf Lager
1-DM860T-34HS31	Passfedernut	450	637	Nema 34 (86 x 86)	€70,40	Bestellbar
1-DM860T-34HS59	D	1300	1841	Nema 34 (86 x 86)	€85,42	Bestellbar
1-DM860TE-34HS31	Passfedernut	450	637.25	Nema 34 (86 x 86)	€53,11	Auf Lager
1-DM860Y-34HS30	D	480	679.74	Nema 34 (86 x 86)	€43,74	Auf Lager
1-DM860Y-34HS30-SALE	D	480	679.74	Nema 34 (86 x 86)	€43,72	Auf Lager

Alle in der Kategorie ansehen

YS-Serie 1-Achsen-Schrittmotor-CNC-Kit 12,0Nm(1699,34oz.in) Nema 34-Schrittmotor und Treiber und AC-Transformator

Dieses CNC-Kit enthält: 1 x 34HS59-6004S: S-Serie Nema 34 Schrittmotor bipolar 1,8 Grad 12,0Nm(16... Weiterlesen

0 Bewertungen • + Bewertung

€77,09

5 + €74,84

10 + €72,72

50 + €70,71

100 + €68,81

Klicken Sie auf das Land, um den aktuellen Lagerbestand anzuzeigen.

Versendet von

China

Menge

In den Warenkorb

Auf die Wunschliste Dieses Produkt vergleichen

Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Österreich: Wählen Sie das deutsche Lager – schnellere Lieferung, einfacherer Kundendienst, keine Zollabfertigung. Das Lager in China steht allen Ländern offen.

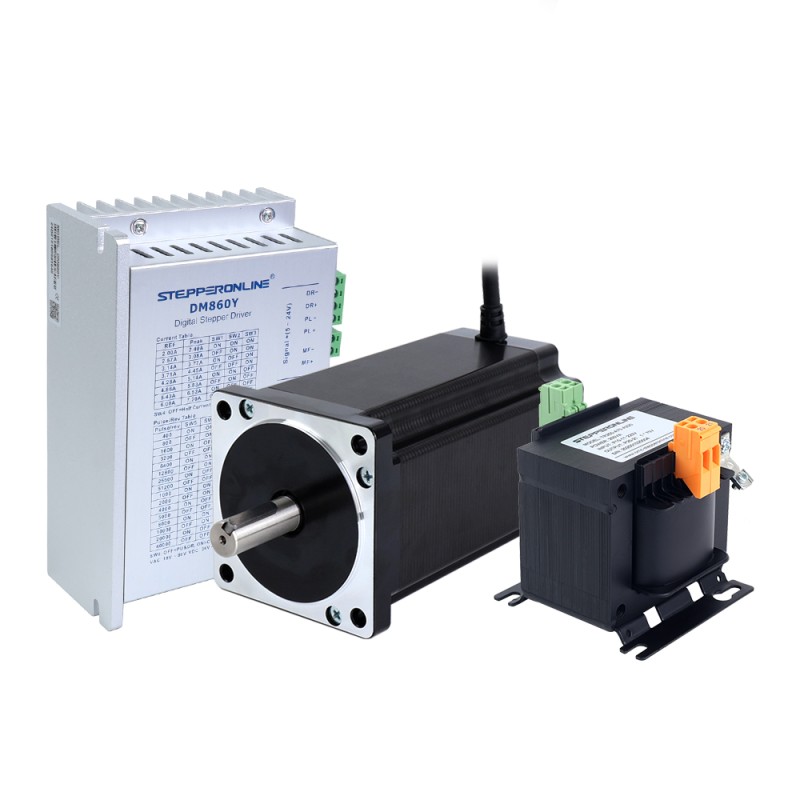

Dieses CNC-Kit enthält:

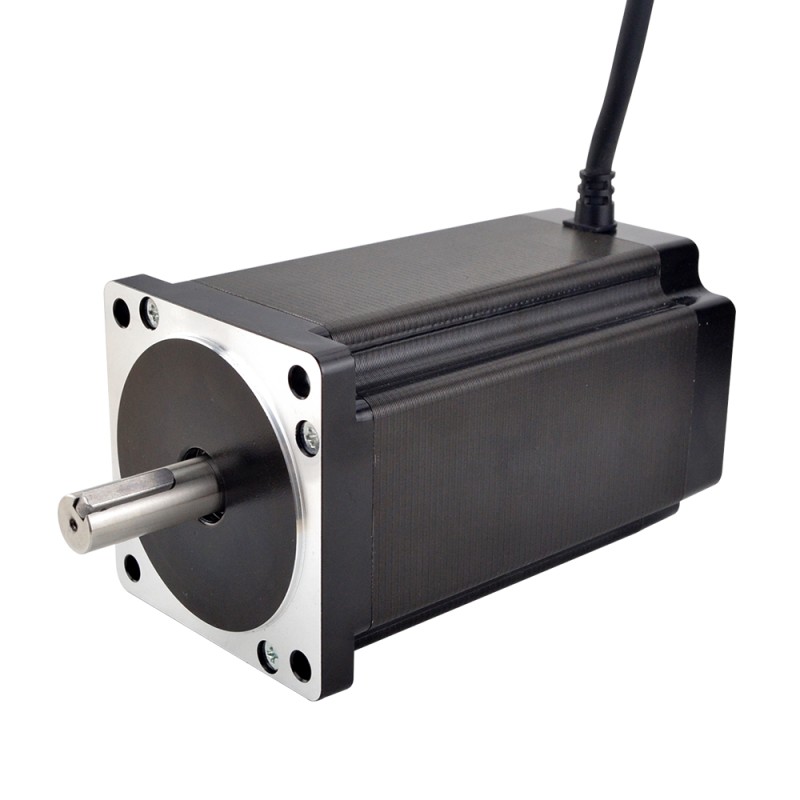

1 x 34HS59-6004S: S-Serie Nema 34 Schrittmotor bipolar 1,8 Grad 12,0Nm(1699,34oz.in) 6,0A 86 x 86 x 151,5mm 4 Drähte

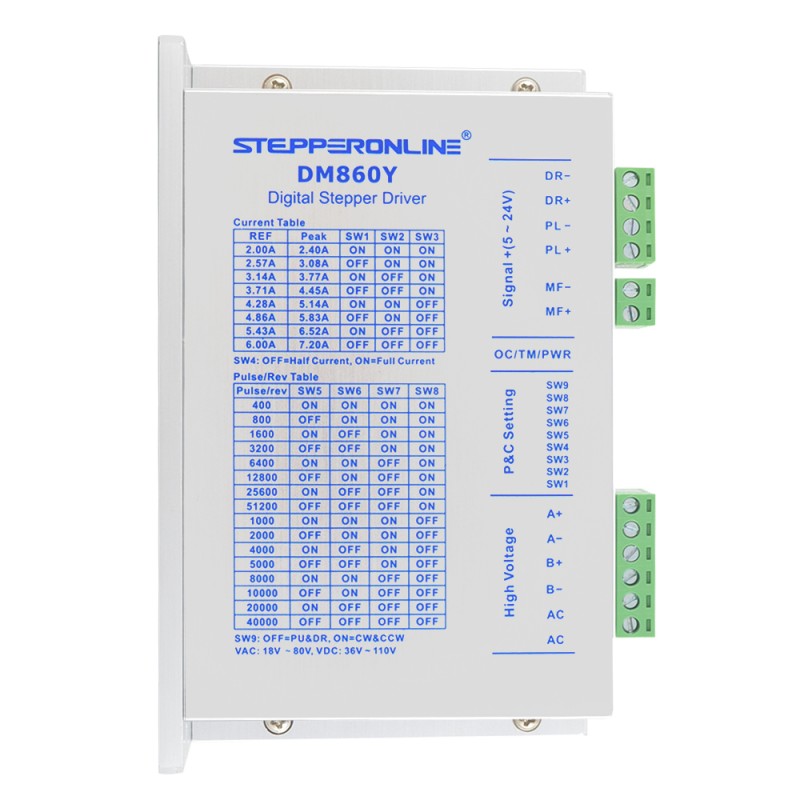

1 x DM860Y: Y-Serie digitaler Schrittmotortreiber 2,4–7,2A AC18V–80V/DC 36V–110V für Nema 34 Motor

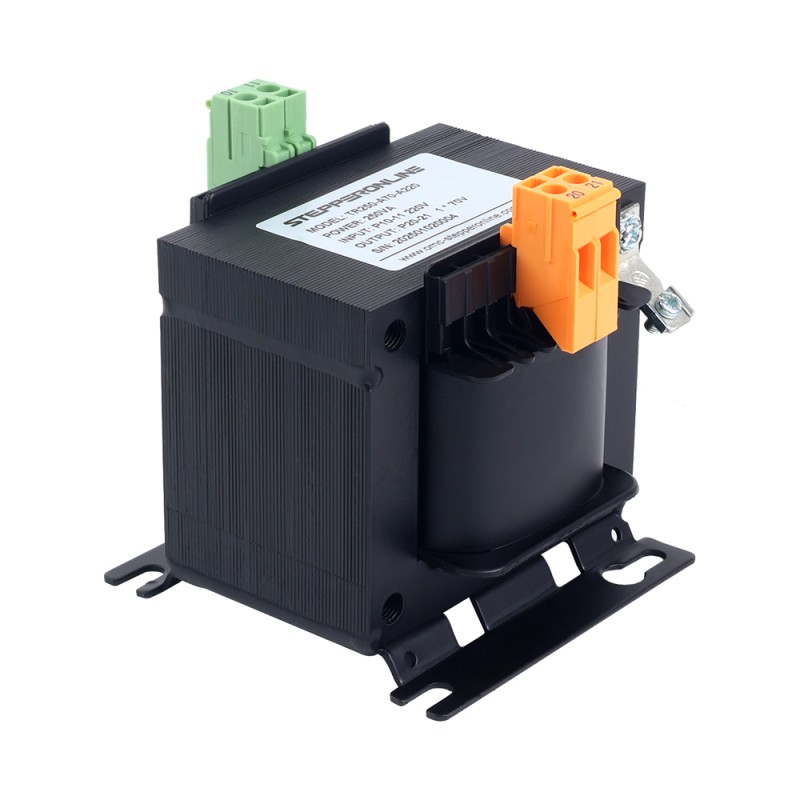

1 x TR250-A70-A220: 250VA einphasiger quadratischer Steuertransformator 220VAC bis 70VAC 50/60Hz

Motorspezifikation

Hersteller-Teilenummer: 34HS59-6004S
Anzahl der Phasen: 2
Schrittwinkel: 1,8 Grad
Haltedrehmoment: 12,0Nm(1699,34oz.in)
Nennstrom/Phase: 6,0A
Phasenwiderstand: 0,7 ohms ± 10%
Induktivität: 7,9mH ± 20%(1kHz)
Isolationsklasse: B 130°C [266°F]
Rahmengröße: 86 x 86mm
Gehäuselänge: 151,5mm
Wellendurchmesser: Φ14mm
Wellenlänge: 37mm
Wellenlänge mit Passfedernut: 25mm
Anzahl der Leitungen: 4
Leitungslänge: 500mm

Treiberspezifikation

Ausgangsspitzenstrom: 2,4 - 7,2A (2,0 - 6,0RMS)
Logiksignalstrom: 7 - 15mA(typisch 10mA)
Impulseingangsfrequenz: 0 - 200kHz
Impulsbreite: 2,5μS
Isolationswiderstand: 500MΩ
Eingangsspannung: AC 18V - 80V/DC 36V - 110V(DC +/- Leistung kann in beliebiger Reihenfolge angeschlossen werden)

Transformatorspezifikation

Teilenummer: TR250-A70-A220
Phase: Einzeln Phase
Leistung: 250VA
Primäre Nennspannung: 70VAC
Ladespannung: 220VAC ± 5%
Frequenz: 50/60Hz
Spulenstruktur: quadratisch
Isolationsklasse: Klasse B(130 °C)
Rahmengröße: 97 x 104 x 106mm
Abstand der Montagelöcher: 80 x 84mm

Anschluss

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Offene Schleife-Kit
Elektrische Spezifikation
Anzahl der Achsen	1
Anzahl der Phasen	2
Eingangsspannungsreferenz(V)	18 - 80AC / 36 - 110DC
Haltemoment(Ncm)	1200
Haltemoment(oz.in)	1699.34
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Produktserie	YS Serie
Rahmengröße(mm)	Nema 34 (86 x 86)
Schaftdurchmesser(mm)	14
Schaftlänge(mm)	37
Stromversorgung	Transformator
