YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil

YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
1-CLYS120-V20
AbtriebswellentypPassfedernut
Schaftdurchmesser(mm)14
Schaftlänge(mm)37
Encoder Auflösung1000PPR
Frage

Downloads

Y_Series_Stepper_Driver_Debug_Software_7.4.zipZIP · 31.1MBCL86Y-V20.STEPSTEP · 20.11MBZum Herunterladen anmeldenCL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdfPDF · 858.67KBLE-350-60.STEPSTEP · 2.28MBZum Herunterladen anmeldenLE-350-60.pdfPDF · 229.51KBCE2-M2-18.pdfPDF · 115.55KB
Gleiche Serie
ModellAbtriebswellentypSchaftdurchmesser(mm)Schaftlänge(mm)Encoder AuflösungPreisLager
1-ACLYS120Passfedernut14371000PPR€94,95Auf Lager
1-ACLYS120-1M5Passfedernut14371000PPR€90,92Auf Lager
1-ACLYS65Passfedernut14371000PPR€103,35Auf Lager
1-ACLYS65-1M5Passfedernut14371000PPR€81,88Auf Lager
1-CL42T-P05-V41D5241000PPR€70,43Auf Lager
1-CL42T-P07-V41D5241000PPR€72,24Auf Lager
1-CL42T-S01-V41D5201000PPR€42,44Auf Lager
1-CL42T-S04-V41D5241000PPR€43,72Auf Lager
1-CL42T-S05-V41D5241000PPR€44,46Auf Lager
1-CL42T-S08-V41D5241000PPR€45,42Auf Lager
1-CL57T-P12-V41D8211000PPR€75,84Auf Lager
1-CL57T-P20-V41D8211000PPR€78,81Auf Lager
1-CL57T-P30-V41D10211000PPR€85,53Auf Lager
1-CL57T-S12-V41D8211000PPR€50,80Auf Lager
1-CL57T-S20-V41D8211000PPR€53,38Auf Lager
1-CL57T-S30-V41D10211000PPR€57,06Auf Lager
1-CL57T-S30A-V41D8211000PPR€58,55Auf Lager
1-CL57T-S40-V41D10211000PPR€59,14Auf Lager
1-CL57TE-S12D8211000PPR€51,16Auf Lager
1-CL57TE-S20D8211000PPR€53,93Auf Lager
1-CL57TE-S30D10211000PPR€57,76Auf Lager
1-CL57TE-S30AD8211000PPR€59,46Auf Lager
1-CL57TE-S40D10211000PPR€60,10Auf Lager
1-CL57Y-S12-V20D8211000PPR€43,45Auf Lager
1-CL57Y-S20-V20D8211000PPR€45,80Auf Lager
1-CL57Y-S30D8221000PPR€70,91Auf Lager
1-CL57Y-S30-1M5D8211000PPR€44,46Auf Lager
1-CL57Y-S30-1M5-V20D8211000PPR€44,26Auf Lager
1-CL57Y-S30-V20D8221000PPR€48,33Auf Lager
1-CL57Y-S30A-V20D8211000PPR€50,50Auf Lager
Alle in der Kategorie ansehen
YS Series 1-Achsen 12,00Nm(1699,34oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
Diese CNC-Kombination beinhaltet: 1 x 34HS59-6004D-E1000: Nema 34 Closed-Loop-Schrittmotor 12,00Nm(... Weiterlesen
0 Bewertungen • + Bewertung
ab
€90,90
5 + €88,24
10 + €85,74
50 + €83,37
100 + €81,14

Klicken Sie auf das Land, um den aktuellen Lagerbestand anzuzeigen.

In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr
Versand innerhalb von 24 Stunden!
Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.
Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!
Kunden aus Österreich: Wählen Sie das deutsche Lager – schnellere Lieferung, einfacherer Kundendienst, keine Zollabfertigung. Das Lager in China steht allen Ländern offen.

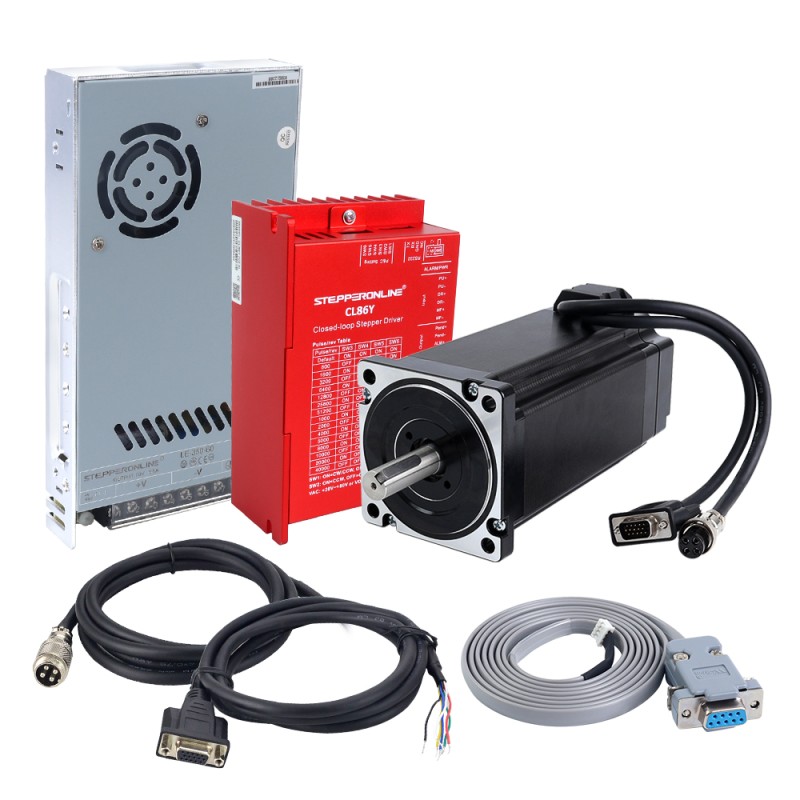

Diese CNC-Kombination beinhaltet:
  • 1 x 34HS59-6004D-E1000: Nema 34 Closed-Loop-Schrittmotor 12,00Nm(1699,34oz.in) mit Encoder 1000PPR(4000CPR)
  • 1 x CL86Y-V20: Y Series Closed-Loop Schrittmotorantrieb V2.0 0-8,5A 20-80VAC/30-110VDC für Nema 34 Schrittmotor
  • 1 x LE-350-60: 350W 60V 5,8A 115/230V Schaltnetzteil
  • 1 x CE2-M2-18: 1,7m(67") Motor AWG18 und Encoder-Verlängerungskabel

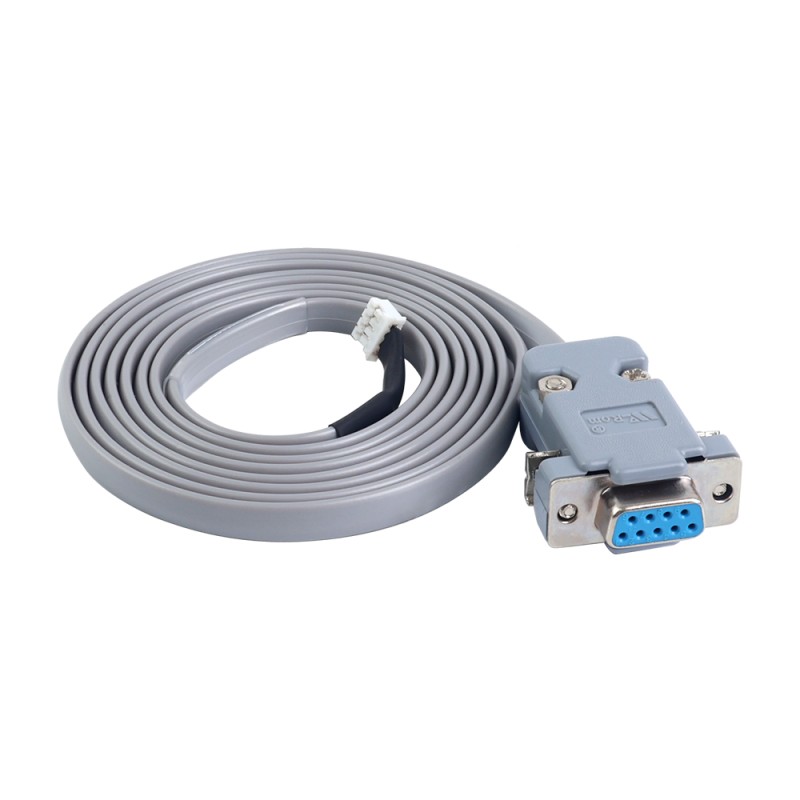

  • 1 x CABLE-PC-2: RS232-Debugging-Kabel

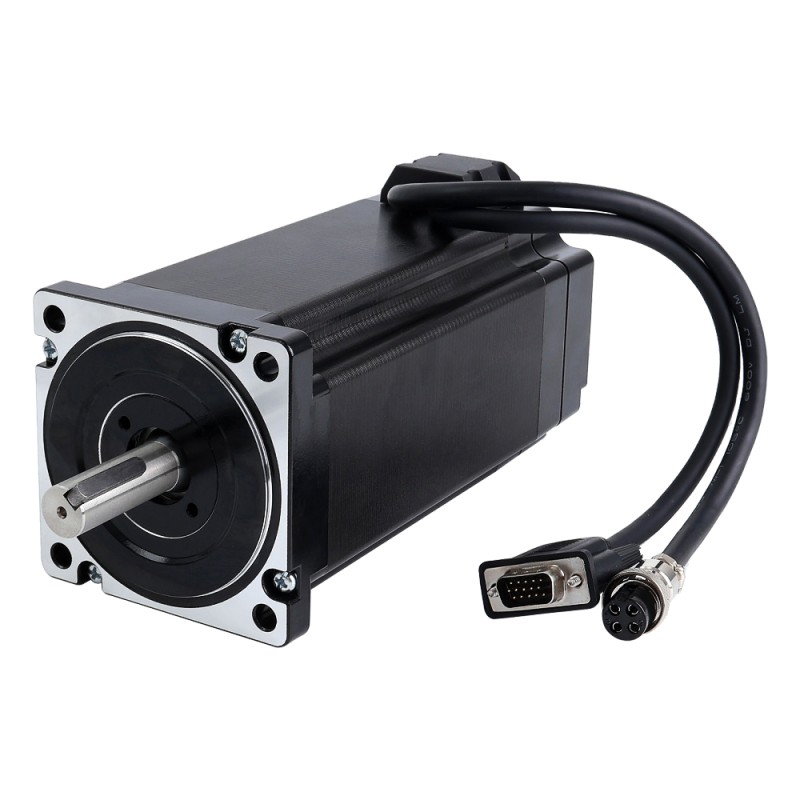

Motorspezifikation

  • Artikelnummer: 34HS59-6004D-E1000
  • Anzahl der Phasen: 2
  • Schrittwinkel: 1,8deg
  • Haltemoment: 12,00Nm(1699,34oz.in)
  • Nennstrom/Phase: 6,0A
  • Phasenwiderstand: 0,53ohms± 10%
  • Induktivität: 4,8mH ± 20%(1KHz)
  • Rahmengröße: 86 x 86mm
  • Körper Länge: 175mm
  • Schaftdurchmesser: Φ14mm
  • Schaftlänge: 37mm
  • Länge der Keilnutwelle: 25mm
  • Kabellänge: 300mm
  • Isolationsklasse: B 130°C[266°F]

Encoderspezifikation

  • Ausgangsschaltungstyp: Differenzieller Typ
  • Encodertyp: Optisch inkrementell
  • Encoderauflösung: 1000PPR(4000CPR)
  • Ausgangssignalkanäle: 2 Kanäle
  • Mindestversorgungsspannung: 4,5V
  • Maximale Versorgungsspannung: 5V
  • Ausgangsstrom: 25mA
  • Ausgangshochspannung: 4,5V
  • Ausgangsniederspannung: 4,2-4,3V
  • Maximale Ausgangsfrequenz: 60 kHz

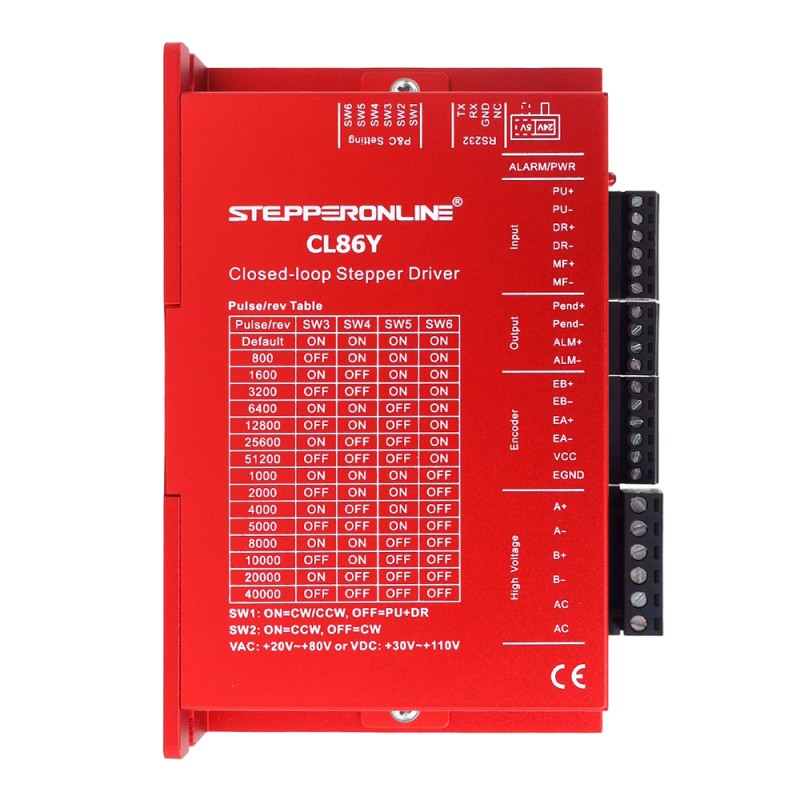

Treiberspezifikation

  • Ausgangsspitzenstrom: 0~8,5 A(0~6RMS)
  • Eingangsspannung: 20~80 VAC/30~110 VDC(typisch 48/60 VDC)
  • Logik-Eingangsstrom: 7~20mA
  • Pulseingangsfrequenz: 0~200 kHz
  • Pulsbreite: 2,5 μs
  • Isolationswiderstand: 500 MΩ

Netzteilspezifikation

  • Artikelnummer: LE-350-60
  • Eingangsspannung: 115/230 VAC ± 20 %
  • Eingangsfrequenz: 47-63 Hz
  • Eingangsstrom: 40 A/230 VAC
  • Ausgangsspannung: 60V
  • Ausgangsstrom: 5,8 A
  • Nennausgangsleistung: 350 W
  • Leckstrom: <0,5mA/230 VAC
  • Abmessungen: 215*115*30 mm
  • Interner EMI-Filter
  • Hocheffizient und kostengünstig
  • Erzwungene Luftkühlung durch eingebauten DC-Lüfter
  • Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz

Anschluss von Motor und Geber

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Geber
VCC
EGND
EA+
EA-
EB+
EB-

Anschluss des Motorverlängerungskabels

PIN
1
2
3
4
Farbe
Schwarz
Grün
Rot
Blau

Geberverlängerungskabel Anschluss

PIN
2
3
1
13
11
12
Farbe
Rot
Weiß
Schwarz
Blau
Gelb
Grün
Produktart
Produktart Geschlossenem Regelkreis Kit
Elektrische Spezifikation
Anzahl der Achsen 1
Art der Ausgangsschaltung Differentialtyp
Ausgabesignalkanäle 2
Eingangsspannungsreferenz(V) 24 - 80AC / 36 - 110DC
Encoder Auflösung 1000PPR
Encodertyp Optisch inkremental
Haltemoment(Ncm) 1200
Haltemoment(oz.in) 1699.34
Hat Drehmoment/Schub-Kurve? Drehmoment Ja
Induktivität(mH) 4.8
Nennstrom(A) 6
Phasenwiderstand(ohms) 0.53
Physikalische Spezifikation
Abtriebswellentyp Passfedernut
Kabellänge(mm) 2000
Produktserie YS Serie
Rahmengröße(mm) Nema 34 (86 x 86)
Schaftdurchmesser(mm) 14
Schaftlänge(mm) 37
Stromversorgung Stromversorgung

+ Bewertung

Wird nicht veröffentlicht. Wir verwenden sie nur für Rückfragen zu Ihrer Bewertung.
Hinweis: HTML ist nicht verfügbar!
Bewertung
Weniger Gut Gut
Captcha
Quickview
1.7m(67") AWG18 Motor- und Encoder-Verlängerungskabelsatz für Nema 34 Closed Loop Schrittmotor
1.7m(67") AWG18 Motor- und Encoder-Verlängerungskabelsatz für Nema 34 Closed Loop Schrittmotor
1.7m(67") Motorverlängerungskabel und 1.7m(67") langes Encoderverlängerungskabel für Nema 34-Schrittmotoren. Dieser Kabelsatz enthält:1 x1.7m(67") ..
ab
€9,88
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

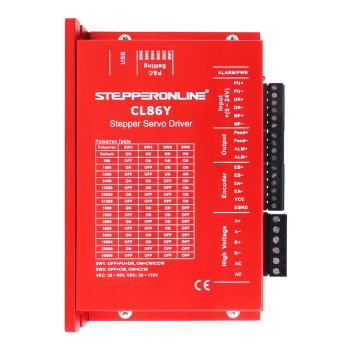

Motortreiber der Y-Serie Closed Loop Motor 0-8,5A, 20-80VAC/30-110VDC für Nema 34-Motor
Motortreiber der Y-Serie Closed Loop Motor 0-8,5A, 20-80VAC/30-110VDC für Nema 34-Motor
Dies ist ein Schrittmotortreiber mit geschlossenem Regelkreis der Y-Serie 0–8,5A, 20–80 VAC/30–110 VDC für den Nema 34-Schrittmotor. Mit einer neuen G..
ab
€36,16
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
S Serie Nema 34 Closed Loop Schrittmotor 12.0Nm(1699.34oz.in) Encoder 1000PPR(4000CPR)
S Serie Nema 34 Closed Loop Schrittmotor 12.0Nm(1699.34oz.in) Encoder 1000PPR(4000CPR)
Elektrische Spezifikation Hersteller-Teilenummer: 34HS59-6004D-E1000 Anzahl der Phasen: 2 Schrittwinkel: 1.8deg Haltemoment: 12.0Nm(1699.34oz.in) St..
ab
€56,95
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
350W 60V 5,8A 115/230V Schaltnetzteil Schrittmotor CNC-Fräser-Kits
350W 60V 5,8A 115/230V Schaltnetzteil Schrittmotor CNC-Fräser-Kits
Dieses Schaltnetzteil der LE-Serie hat eine Ausgangsleistung von 350W, eine Ausgangsspannung von 60V und einen Ausgangsstrom von 5,8A. Über einen Scha..
ab
€16,27
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview
Gebraucht – Lager in China - S Serie Nema 34 Closed Loop Schrittmotor 12.0Nm(1699.34oz.in) Encoder 1000PPR(4000CPR)
Gebraucht – Lager in China - S Serie Nema 34 Closed Loop Schrittmotor 12.0Nm(1699.34oz.in) Encoder 1000PPR(4000CPR)
Elektrische Spezifikation Hersteller-Teilenummer: 34HS59-6004D-E1000 Anzahl der Phasen: 2 Schrittwinkel: 1.8deg Haltemoment: 12.0Nm(1699.34oz.in) St..
ab Sparen -30%
€39,86 €56,95
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

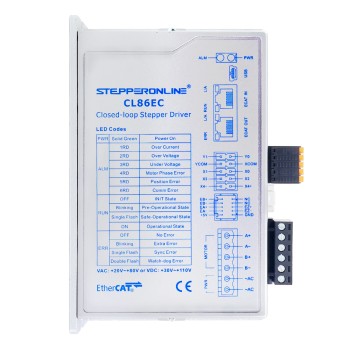

Y Series EtherCAT Closed-Loop Schrittmotorantrieb 0-8,5A 20-80VAC/30-110VDC für Nema 34 Schrittmotor
Y Series EtherCAT Closed-Loop Schrittmotorantrieb 0-8,5A 20-80VAC/30-110VDC für Nema 34 Schrittmotor
Der CL86EC ist ein hochleistungsfähiger, stabiler, geräusch- und vibrationsarmer Closed-Loop-Treiber mit 32-Bit-DSP-Technologie. Unterstützt 20-80VAC/..
ab
€68,08
In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Quickview

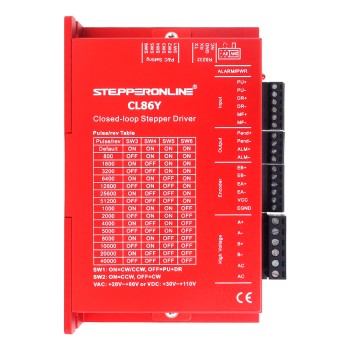

Y Series Closed-Loop Schrittmotorantrieb V2.0 0-8,5A 20-80VAC/30-110VDC für Nema 34 Schrittmotor
