YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil

YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
4-CLYS48-V20
AbtriebswellentypPassfedernut
Schaftdurchmesser(mm)14
Schaftlänge(mm)37
Encoder Auflösung1000PPR
Frage

Downloads

LE-350-60.STEPSTEP · 2.28MBZum Herunterladen anmeldenLE-350-60.pdfPDF · 229.51KBY_Series_Stepper_Driver_Debug_Software_7.4.zipZIP · 31.1MBCL86Y-V20.STEPSTEP · 20.11MBZum Herunterladen anmeldenCL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdfPDF · 858.67KB34HS31-6004D-E1000_Torque_Curve.pdfPDF · 96.34KB34HS31-6004D-E1000.STEPSTEP · 8.59MBZum Herunterladen anmelden34HS31-6004D-E1000_Full_Datasheet.pdfPDF · 82.73KBCE2-M2-18.pdfPDF · 115.55KB
Gleiche Serie
ModellAbtriebswellentypSchaftdurchmesser(mm)Schaftlänge(mm)Encoder AuflösungPreisLager
1-ACLYS120Passfedernut14371000PPR€94,95Auf Lager
1-ACLYS120-1M5Passfedernut14371000PPR€90,92Auf Lager
1-ACLYS65Passfedernut14371000PPR€103,35Auf Lager
1-ACLYS65-1M5Passfedernut14371000PPR€81,88Auf Lager
1-CL42T-P05-V41D5241000PPR€70,43Auf Lager
1-CL42T-P07-V41D5241000PPR€72,24Auf Lager
1-CL42T-S01-V41D5201000PPR€42,44Auf Lager
1-CL42T-S04-V41D5241000PPR€43,72Auf Lager
1-CL42T-S05-V41D5241000PPR€44,46Auf Lager
1-CL42T-S08-V41D5241000PPR€45,42Auf Lager
1-CL57T-P12-V41D8211000PPR€75,84Auf Lager
1-CL57T-P20-V41D8211000PPR€78,81Auf Lager
1-CL57T-P30-V41D10211000PPR€85,53Auf Lager
1-CL57T-S12-V41D8211000PPR€50,80Auf Lager
1-CL57T-S20-V41D8211000PPR€53,38Auf Lager
1-CL57T-S30-V41D10211000PPR€57,06Auf Lager
1-CL57T-S30A-V41D8211000PPR€58,55Auf Lager
1-CL57T-S40-V41D10211000PPR€59,14Auf Lager
1-CL57TE-S12D8211000PPR€51,16Auf Lager
1-CL57TE-S20D8211000PPR€53,93Auf Lager
1-CL57TE-S30D10211000PPR€57,76Auf Lager
1-CL57TE-S30AD8211000PPR€59,46Auf Lager
1-CL57TE-S40D10211000PPR€60,10Auf Lager
1-CL57Y-S12-V20D8211000PPR€43,45Auf Lager
1-CL57Y-S20-V20D8211000PPR€45,80Auf Lager
1-CL57Y-S30D8221000PPR€70,91Auf Lager
1-CL57Y-S30-1M5D8211000PPR€44,46Auf Lager
1-CL57Y-S30-1M5-V20D8211000PPR€44,26Auf Lager
1-CL57Y-S30-V20D8221000PPR€48,33Auf Lager
1-CL57Y-S30A-V20D8211000PPR€50,50Auf Lager
Alle in der Kategorie ansehen
YS Series 4-Achsen 4,30Nm(608,93oz.in) Nema 34 Closed-Loop Schrittmotor-Kit V2.0 mit Netzteil
Diese CNC-Kombination beinhaltet: 4 x 34HS31-6004D-E1000: Nema 34 Closed-Loop-Schrittmotor 4,30Nm(60... Weiterlesen
0 Bewertungen • + Bewertung
ab
€307,79
5 + €298,81
10 + €290,33
50 + €282,32
100 + €274,74

Klicken Sie auf das Land, um den aktuellen Lagerbestand anzuzeigen.

In den Warenkorb
Auf die Wunschliste Dieses Produkt vergleichen
Einfache Rückgabe

Rückgabe innerhalb von 30 Tagen nach Zustellung. Kontaktieren Sie uns zuerst – um den Rest kümmern wir uns.

Lesen Sie mehr
Versand innerhalb von 24 Stunden!
Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.
Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!
Kunden aus Österreich: Wählen Sie das deutsche Lager – schnellere Lieferung, einfacherer Kundendienst, keine Zollabfertigung. Das Lager in China steht allen Ländern offen.

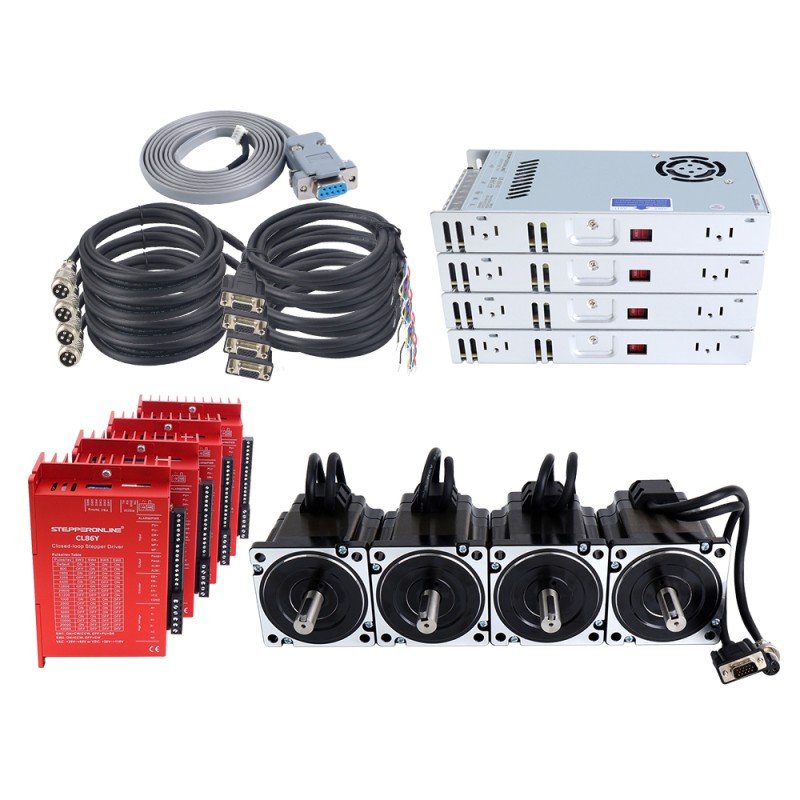

Diese CNC-Kombination beinhaltet:
  • 4 x 34HS31-6004D-E1000: Nema 34 Closed-Loop-Schrittmotor 4,30Nm(608,93oz.in) mit Encoder 1000PPR(4000CPR)
  • 4 x CL86Y-V20: Y Series Closed-Loop Schrittmotorantrieb V2.0 0-8,5A 20-80VAC/30-110VDC für Nema 34 Schrittmotor
  • 4 x LE-350-60: 350W 60V 5,8A 115/230V Schaltnetzteil
  • 4 x CE2-M2-18: 1,7m(67") Motor AWG18 und Encoder-Verlängerungskabel
  • 1 x CABLE-PC-2: RS232-Debugging-Kabel

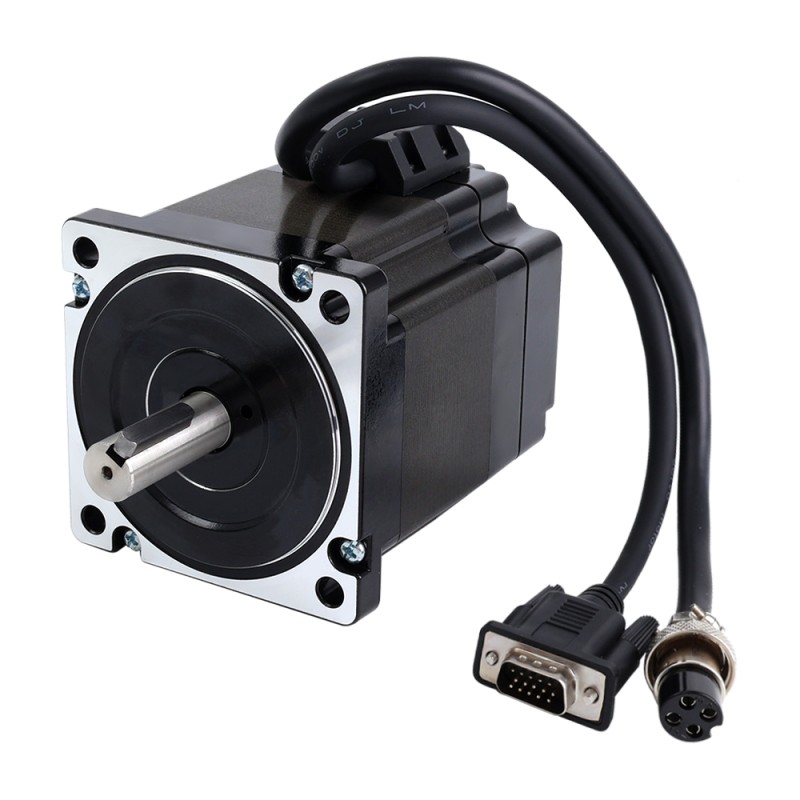

Motorspezifikation

  • Artikelnummer: 34HS31-6004D-E1000
  • Anzahl der Phasen: 2
  • Schrittwinkel: 1,8deg
  • Haltemoment: 4,30Nm(608,93oz.in)
  • Nennstrom/Phase: 6,0A
  • Phasenwiderstand: 0,3ohms± 10%
  • Induktivität: 2,1mH ± 20%(1KHz)
  • Rahmengröße: 86 x 86mm
  • Körper Länge: 98mm
  • Schaftdurchmesser: Φ14mm
  • Schaftlänge: 37mm
  • Länge der Keilnutwelle: 25mm
  • Kabellänge: 300mm
  • Isolationsklasse: B 130°C[266°F]

Encoderspezifikation

  • Ausgangsschaltungstyp: Differenzieller Typ
  • Encodertyp: Optisch inkrementell
  • Encoderauflösung: 1000PPR(4000CPR)
  • Ausgangssignalkanäle: 2 Kanäle
  • Mindestversorgungsspannung: 4,5V
  • Maximale Versorgungsspannung: 5V
  • Ausgangsstrom: 25mA
  • Ausgangshochspannung: 4,5V
  • Ausgangsniederspannung: 4,2-4,3V
  • Maximale Ausgangsfrequenz: 60 kHz

Treiberspezifikation

  • Ausgangsspitzenstrom: 0~8,5 A(0~6RMS)
  • Eingangsspannung: 20~80 VAC/30~110 VDC(typisch 48/60 VDC)
  • Logik-Eingangsstrom: 7~20mA
  • Pulseingangsfrequenz: 0~200 kHz
  • Pulsbreite: 2,5 μs
  • Isolationswiderstand: 500 MΩ

Netzteilspezifikation

  • Artikelnummer: LE-350-60
  • Eingangsspannung: 115/230 VAC ± 20 %
  • Eingangsfrequenz: 47-63 Hz
  • Eingangsstrom: 40 A/230 VAC
  • Ausgangsspannung: 60V
  • Ausgangsstrom: 5,8 A
  • Nennausgangsleistung: 350 W
  • Leckstrom: <0,5mA/230 VAC
  • Abmessungen: 215*115*30 mm
  • Interner EMI-Filter
  • Hocheffizient und kostengünstig
  • Erzwungene Luftkühlung durch eingebauten DC-Lüfter
  • Überstrom-, Überspannungs-, Kurzschluss- und Überhitzungsschutz

Anschluss von Motor und Geber

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Geber
VCC
EGND
EA+
EA-
EB+
EB-

Anschluss des Motorverlängerungskabels

PIN
1
2
3
4
Farbe
Schwarz
Grün
Rot
Blau

Geberverlängerungskabel Anschluss

PIN
2
3
1
13
11
12
Farbe
Rot
Weiß
Schwarz
Blau
Gelb
Grün
Produktart
Produktart Geschlossenem Regelkreis Kit
Elektrische Spezifikation
Anzahl der Achsen 4
Art der Ausgangsschaltung Differentialtyp
Ausgabesignalkanäle 2
Eingangsspannungsreferenz(V) 24 - 80AC / 36 - 110DC
Encoder Auflösung 1000PPR
Encodertyp Optisch inkremental
Haltemoment(Ncm) 430
Haltemoment(oz.in) 608.93
Hat Drehmoment/Schub-Kurve? Drehmoment Ja
Induktivität(mH) 2.1
Nennstrom(A) 6
Phasenwiderstand(ohms) 0.3
Physikalische Spezifikation
Abtriebswellentyp Passfedernut
Kabellänge(mm) 2000
Produktserie YS Serie
Rahmengröße(mm) Nema 34 (86 x 86)
Schaftdurchmesser(mm) 14
Schaftlänge(mm) 37
Stromversorgung Stromversorgung
